機床電氣考核室設備,機床電路實訓設備

機床電路電氣實訓考核室設備適合於維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核，包含綜合機床電氣電路實訓考核鑒定裝置（四個機床電路），機床電氣電路仿真實訓考核鑒定裝置，萬能銑床電氣技能培訓考核實訓裝置，龍門刨床電氣技能實訓考核裝置，臥式銑床電氣技能培訓考核實訓裝置，萬能銑床電氣技能實訓考核裝置（半實物），臥式鏜床電氣技能實訓考核裝置（半實物）等等

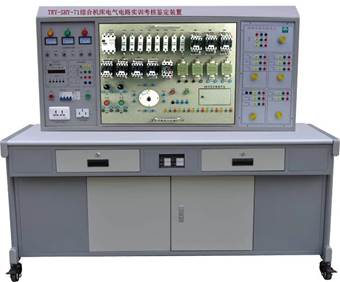

TRY-SHY-71綜合機床電氣電路實訓考核鑒定裝置（四個機床電路）

機床電路實訓設備是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控製的教學、考核而研製的實訓設備。它用於課堂演示、機床電氣控製原理性操作及實訓實習考核。裝置通過方便地更換掛箱可分別考核四種機床電路，利用率高、減少資金投入，每個掛箱設置獨立的故障設置盒，操作方便。由於設備均采用工業上通用的電器，因而可作為電工類職業培訓的考核設備。通過本設置的培訓能提高學生動手能力和故障排除技能，並克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。

通過更換掛箱能完成以下四種機床電路的實訓考核：

1、X132W型萬能銑床電氣技能實訓考核

2、T138臥式鏜床電路技能實訓考核

3、Z3110搖臂鑽床電路技能實訓考核

4、CA6210普通車床電路技能實訓考核

每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。

特點

1、一台裝置能完成四種機床電路的實訓考核，經濟效益顯著。

2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。

3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除，按下複位按鈕後才能重新啟動電源，確保設備安全。

TRY-SHY-72綜合機床電氣電路實訓考核鑒定裝置（四個機床電路）

結構與外形同“TRY-SHY-71”，隻是實訓機床電路不同。

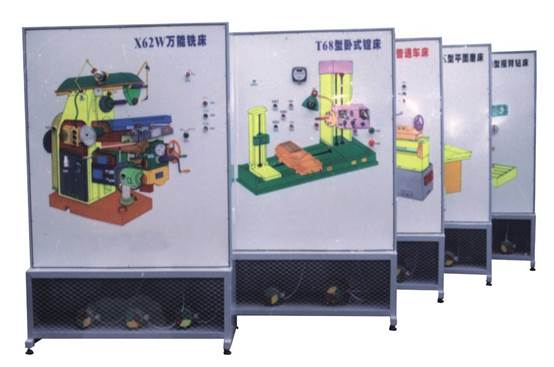

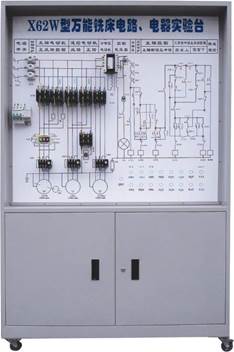

TRYXKF-838機床電氣電路仿真實訓考核鑒定裝置

機床電氣電路仿真實訓考核鑒定裝置

機床電氣電路仿真實訓考核鑒定裝置

該係列實訓裝置是為各大中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位機床電氣控製內容的實訓、考核而研製的，也可用於課堂演示。機床電氣控製原理性操作及實踐實習，人為隱蔽地設置了故障演示點，提供了全方位真實的機床電氣故障排除訓練，是進行技能考核的理想設備。

TRY-X132W萬能銑床電氣技能培訓考核實訓裝置

本實訓裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控製內容的教學、考核而研製的實訓考核設備。其可用於課堂演示、機床電氣控製原理性操作及實驗實習。裝置設有形象的實際設備示意圖，采用實際電器，接近工作現場，並能克服以往隻能在實際設備上進行教學，費用高且難以實現教學目的的弱點。達到了耗資少、教學效果顯著的目的。斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件直接安裝在麵板表麵，可以很直觀的看它們的動作情況。裝置可方便地用開關設置幾十種故障，方便實訓及考核。裝置均設有完善的人身安全保護體係保障實訓師生安全。

技術指標

1、工作電源：三相四線(或三相五線)AC380V±10%50Hz

2、外形尺寸：1510×730×1635

3、整機容量：＜1.0kVA

基本裝備

電源控製麵板

(1)提供三相交流電源(AC380V、帶有漏電保護措施)

(2)人身安全保護體係：提供電壓型漏電保護電路、電流型漏電保護器

機床立體示意圖麵板

(1)麵板上安裝有機床的所有主令電器及動作指示燈，機床的所有操作都在這塊麵板上進行，指示燈可以指示機床的相應動作

(2)麵板上印有對應機床的立體示意圖，可以看出機床外形輪廓，清晰直觀

元器件安裝麵板麵板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等實際元器件，貼近工業現

場；這些元器件直接安裝在麵板表麵，能直觀地看到它們的動作狀態。

三相異步電動機

故障設置箱

可設備多個故障設置點，可方便地設置各種典型常見故障，滿足技能實訓及考核的需要。

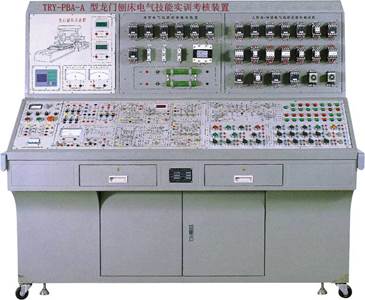

TRY-PBA-A型龍門刨床電氣技能實訓考核裝置

TRY-T138臥式銑床電氣技能培訓考核實訓裝置

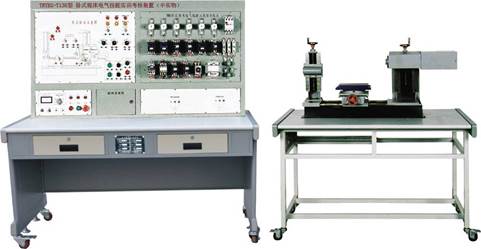

半實物機床電氣技能實訓考核裝置

該係列產品是在原“機床電氣技能實訓考核係列”的基礎上進行改造升級，增加了機床仿真半實物模型，並將機床的電氣部分和機床的機械部分有機地連接在一起。由於將機床的運動全部展現出來，因而使教學更加形象生動。本裝置適合於維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

該係列產品具有以下典型的功能特點：

1、該係列機床半實物仿真模型是參照工業實際機床的尺寸一定比例縮小的設計，形象直觀；

2、該係列裝置電氣部分的操作，能實現實際機床各種運動；

3、機床電氣線路的所有接點，在裝置的麵板上都有相應的測試點，便於學員檢測故障；

4、半實物模型上所用電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次性成型，滾球絲杆傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表麵采用高頻淬火工藝，經久耐用；

8、控製屏的故障箱內設有32個開關，通過撥動故障開關可設置相應的故障點。

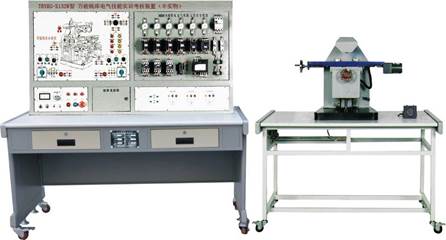

TRYBS-X132W型萬能銑床電氣技能實訓考核裝置（半實物）
