萬能外圓磨床電氣技能實訓考核裝置

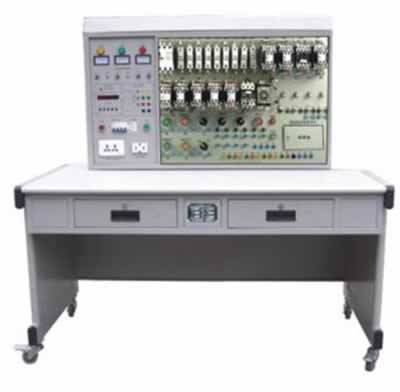

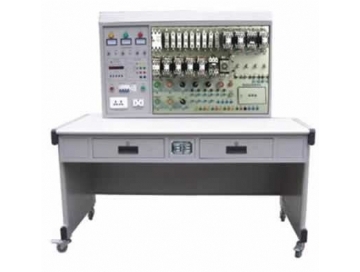

TRY-M1432萬能外圓磨床電氣技能實訓考核裝置

一、萬能外圓磨床電氣技能實訓考核裝置簡介：

TRY-M1432萬能外圓磨床電氣技能實訓考核裝置是我國各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控製的教學、考核而研製的實訓設備。它適用於課堂演示、機床電氣控製原理性的操作實訓。由於設備均采用工業中通用的電器，因而它可作為社會電工類職業培訓中機床電氣維修方麵的實訓設備，同時可作為職業資格培訓考核用。通過技能考核台的實訓，不僅能提高學生的動手能力，而且還克服了以往隻能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時，為高層次維修技能訓練，提供了較理想的設備，從而實現了耗資少、教學效果顯著的目的。

二、萬能外圓磨床電氣技能實訓考核裝置適用範圍

TRY-M1432萬能外圓磨床電氣技能實訓考核裝置適用於M1432平麵磨床電氣控製的模擬與M1432平麵磨床電氣故障排除的技能考核。

三、萬能外圓磨床電氣技能實訓考核裝置技術性能

1.輸入電源:三相四線～380V±10%50HZ

2.工作環境:溫度-10℃～+40℃，相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1kVA

4.外形尺寸：141cm×72.5cm×153.5cm

四、萬能外圓磨床電氣技能實訓考核裝置基本配置

1.TRY-JC01電源控製麵板（鋁質麵板）

(1)交流電源（帶有漏電保護措施）

提供三相交流電源(380V)

(2)人身安全保護體係

電壓型漏電保護器：當線路出現的漏電時，控製屏內的接觸器便立即跳閘，從而切斷了電源。

電流型漏電保護裝置：控製屏若有漏電現象，當漏電流超過一定值時，即切斷電源。

2.TRY-M01（鋁質麵板）

麵板上安裝有機床的所有主要電器及動作指示燈，機床的所有操作都在這塊麵板上進行，指示燈用於指示機床相應的動作。

麵板上印有M7130K平麵磨床示意圖，可以很直觀地看到該平麵磨床的外形輪廓。

3.TRY-M03（鐵質麵板）

麵板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在麵板表麵，能直觀地看到它們的動作狀況。

4.三相異步電動機

3隻380V三相鼠籠異步電動機，分別用作砂輪電動機、冷卻泵電動機和液壓泵電動機。

5.故障開關箱

設有32個開關，其中K1到K24用於故障設置；K25到K31保留；K32用作指示燈開關，它用於設置機床的動作指示。

6.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。

五、萬能外圓磨床電氣技能實訓考核裝置實訓項目

1.熟悉常用低壓電器的機構、原理

2.通過測量找出線路上的故障點

3.對機床故障的排除
