一、網孔型萬能機床電路實訓考核鑒定裝置描述

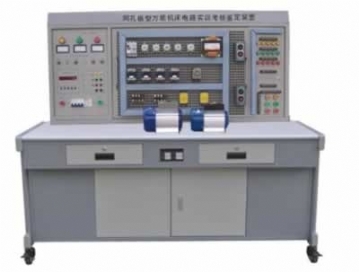

TRY-88A網孔型萬能機床電路實訓考核鑒定裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。所配置的元器件能完成“工廠電氣控製”、“電機拖動”、“控製線路與技能訓練”、“常用機床控製線路”等課程的實訓與考核，增加元器件能擴展“電工技能實訓”、“電工儀表與測量”等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或實驗室的更新換代，也可作為電工考核的考核設備。

二、網孔型萬能機床電路實訓考核鑒定裝置特點

1、電氣控製線路元件裝在網孔板上，操作方便、機動靈活、易擴展功能或開發新的實訓項目。

2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，實訓器材集中在儲存櫃內，易管理、規劃化程度高。

3、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外，380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，係統即告警並切斷總電源，確保設備安全。

4、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。

三、網孔型萬能機床電路實訓考核鑒定裝置技術性能

1、輸入電源：三相四線～380V±10%50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1500mm×750mm×1350mm

四、網孔型萬能機床電路實訓考核鑒定裝置配置及功能

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板

1、主控功能板

（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

（2）設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓，並有三隻指示燈指示實訓台與外部電源的通斷。

（3）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。

（4）定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實訓時間、定時報警、切斷電源等功能；此外還能自動記錄由於接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。

2、輔助器件安裝屏

（1）紅、黃、綠信號燈各5隻

（2）大功率降壓電阻75Ω/75W3隻，能耗製動電阻10Ω/25W1隻

（3）控製按鈕6隻

（4）整流二極管IN54084隻

（5）單相開關1隻

（二）網孔板1塊，元器件在其上合理布局，正確走線完成實訓考核項目。

（三）基本實驗器材配備

（四）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存櫃，可以放置實訓掛箱，還設有四個帶刹車的輪子，便於移動和固定。

五、網孔型萬能機床電路實訓考核鑒定裝置基本實訓考核項目（增加元器件即可增加實訓項目）
