光機電一體化實訓考核裝置

TRYGJD-01光機電一體化實訓考核裝置

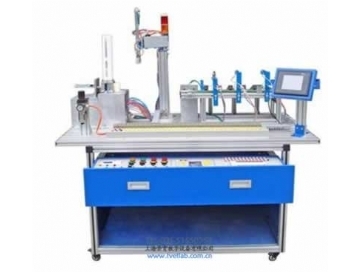

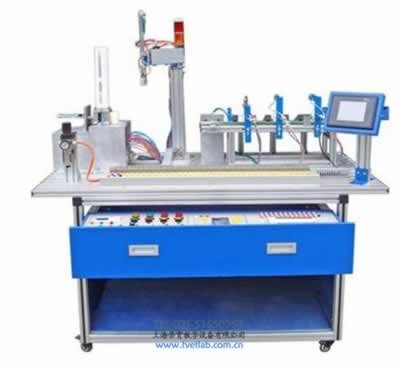

一、光機電一體化實訓考核裝置構成：

TRYGJD-01光機電一體化實訓考核裝置由鋁合金導軌式實訓台、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用於機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。設備需完全符合電工電子全國職業技能大賽所要求，同時還要求具有可拓展功能，可以組成更加大型的生產模擬係統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。

二、光機電一體化實訓考核裝置的配置

三、光機電一體化實訓考核裝置技術參數

1.交流電源：三相五線AC380V±10%50Hz；

2.溫度：-10～40℃；環境濕度：≤90%（25℃）；

3.外形尺寸：長×寬×高=1200×800×1500mm；

4.整機功耗：≤1.5kW；

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

四、光機電一體化實訓考核裝置結構：

實訓裝置台架為鋁合金導軌式，實訓考核裝置PLC模塊的I/O端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子牌連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

鋁合金導軌式實訓台：可以安裝送料機構、機械手、傳輸分揀機構。實訓模塊及PLC主機等可以放置在拉出式的支架上。

觸摸屏：MT506T,模塊材料要求：高強度塑料外殼、重量輕，麵板是鐵質噴塑板。

PLC模塊及變頻器模塊：PLC40點以上IO西門子；變頻器：西門子；模塊材料要求：高強度塑料外殼、重量輕，麵板是鋁塑板，圖案、文字符號采用進口油墨絲印。

電源模塊：三相電源總開關（帶漏電和短路保護）1個，熔斷器3隻，單相電源插座2個，安全插座5個；

按鈕模塊：24V/6A、12V/2A各一組；急停按鈕1隻，轉換開關2隻，蜂鳴器1隻，複位按鈕黃、綠、紅各1隻，自鎖按鈕黃、綠、紅各1隻，24V指示燈黃、綠、紅各2隻；

一體化接線排：接線排殼體上兩側相對設置有一初級接線區（接線端子）和一次級接線區（安全插座）；接線端子與對應的安全插座通過導電彈性件連接；接線排殼體邊緣卷折，設有固定用的螺孔，可以固定在實訓桌上。

井式上料機構：井式工件庫1件，物料推出機構1件，光電傳感器2隻，磁性開關2隻，單缸氣缸1隻，單控電磁閥1隻，警示燈1隻，主要完成將工件庫中的工件依次推出。氣缸及附屬傳感器選用SMC。

氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器選用SMC；氣動手臂兩側裝有2個限位擋板，擋板上裝有電感傳感器、緩衝閥，進行對手臂的旋轉限位。整個搬運機構能完成四個自由度動作，手臂伸縮、手臂旋轉、手爪上下、手爪鬆緊。氣缸及附屬傳感器選用SMC。

物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶端點處設計有落料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，對應位置有電感傳感器、光纖傳感器等，同時正對料槽位置裝有推料氣缸，共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。氣缸及附屬傳感器選用SMC。

五、光機電一體化實訓考核裝置實訓考核項目：

1．氣動係統的安裝與調試

2．變頻器的安裝與調試

3．機電設備的安裝與調試

4．電氣控製電路的安裝與PLC編程

5．自動控製係統的安裝與調試

6．觸摸屏基本控製及設置

（1）觸摸屏的接線和基本參數設置；

（2）基於觸摸屏控製方式的基本指令編程練習；

（3）PLC、觸摸屏與變頻器通信控製。

7．可用於考核或技能競賽，可考察的職業能力
