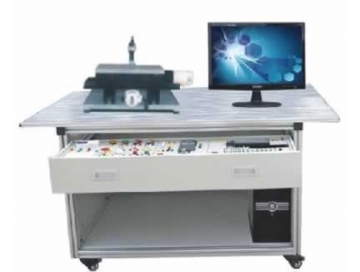

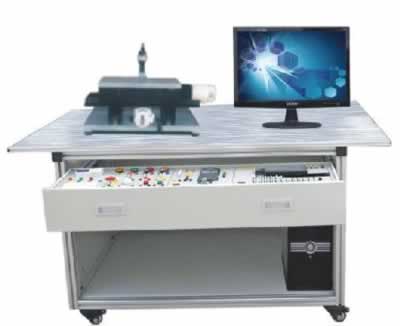

平麵二維運動控製實訓平台

TRYEW-01平麵二維運動控製實訓平台

一、平麵二維運動控製實訓平台簡介

TRYEW-01平麵二維運動控製實訓平台是依據機電一體化教學的需求而開發的，它是一個集PLC控製、定位控製、工控組態技術於一體的理想教學實訓裝置。通過PLC編程可實現較複雜的運行軌跡控製等實訓，滿足機械製造及自動化、機電一體化、自動化、電氣工程等專業的《機電傳動與控製》、《可編程控製技術》、《運動控製》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課。

二、平麵二維運動控製實訓平台特點

1.實訓設備的執行機構使用直線導軌，傳動機構使用鋼絲加固同步齒形帶，可實現雙軸同步傳動和單軸獨立傳動，X、Y軸之間在水平方向相互垂直結構，使整個機構不但具有高精密定位功能，還具有平麵複雜軌跡運行功能，從而可完成各種高精度、高難度平麵運行軌跡描繪。

2.電氣元件采用網孔板安裝方式，接線、安裝方便，呈現一個全開放性的學習平台。

3.實訓裝置主要由實訓桌（型材結構）、網孔板、可編程控製器、雙軸運動功能模塊、XY軸執行機構、軌跡描繪機構、交流伺服電機及驅動器、控製按鈕盒、編程軟件、工控組態軟件等部分組成。其中三菱主機為FX2N-32MT內置開關量I/O（16路開關量輸入/16路晶體管輸出）+FX2N-20GM定位模塊；西門子采用CPU224DC/DC/DC(14路數字量輸入/10路數字量輸出)+EM253×2位置控製模塊。選用的主機功能齊全，性能優越。

三、平麵二維運動控製實訓平台技術參數

1.工作電源：單相三線～220V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.外形尺寸：1200mm×800mm×1400mm

4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

四、平麵二維運動控製實訓平台實訓項目
