立體倉庫實訓裝置

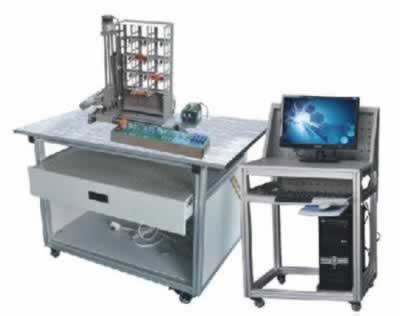

TRYLT-01立體倉庫實訓裝置

一、立體倉庫實訓裝置簡介

TRYLT-01立體倉庫實訓裝置是針對機電一體化實訓教學的要求而研發的，它集PLC控製、位置控製、檢測、工控組態、觸摸屏監控技術於一體的實訓教學裝置，通過傳感器信號采集，PLC編程，對步進電機、直流電機進行較複雜的開關量控製、位置控製及時序邏輯控製，實現倉位定位和物料入庫/出庫的功能。實訓設備采用全開放式布局且具有設故排故單元，可充分鍛煉學生係統接線、機械調試安裝、軟件編程、獨立構建控製係統、反饋整定、故障檢測及檢修的能力。立體倉庫實訓裝置適合於機械製造、機電一體化、自動化、電氣工程等專業的《機電傳動與控製》、《運動控製》、《機電一體化技術》、《計算機控製技術》、《檢測與轉換技術》、《可編程控製技術》等課程開設實訓課。

二、立體倉庫實訓裝置特點

1.立體倉庫主體由實訓桌（型材結構）、四層十六倉位庫體、出/入庫倉位庫體、三維(X、Y、Z)運動機械及電氣控製等五部分組成。三維運動機械部分是一個采用滾珠絲杠傳動的模塊化結構，用於實現倉位定位和入庫/出庫動作(X、Y軸完成倉位定位、Z軸完成入庫/出庫動作)。

2.電氣控製由步進電機及驅動器、減速直流電機、開關電源、電感傳感器、行程限位開關、光電門等器件組成。其中PLC可選用西門子係列的可編程控製器，其中西門子主機為CPU224DC/DC/DC內置數字量I/O（14路數字量輸入/10路數字量輸出）＋數字量擴展模塊EM223（16路數字量輸入/16路數字量輸出）.

三、立體倉庫實訓裝置技術參數

1.輸入電源：單相三線～220V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度≤85%（25℃）海拔＜4000m

3.裝置容量：＜0.5kVA

4.外形尺寸：1000mm×650mm×1400mm

四、立體倉庫實訓裝置組成

1.實訓裝置結構由倉儲庫架、鋁合金型材桌麵及型材實訓桌組成，控製係係統由PLC、單片機及觸摸屏組成。

2.倉庫模型為四層十六個倉位庫體和出/入庫倉位庫體組成。

3.控製麵板：數碼顯示、狀態顯示和三維(X、Y、Z)運動機械手動操作按鈕組成，完成對出/入庫的手動控製操作。

4.驅動機構為步進電機及步進電機驅動器。

5.定位執行機構包括豎軸和橫軸，傳動軸均為滾珠絲杆傳動，傳動平穩，橫軸行程600mm,豎軸420mm。

6.取物軸為直流減速電機驅動，可實現前後兩方向的運動。

7.開關電源為輸入電源220VAC50Hz，提供直流電源DC24V。

8.觸摸屏、上位機軟件可以直接管理存取對象的出/入庫、統計分類等工作。

五、立體倉庫實訓裝置實訓項目
