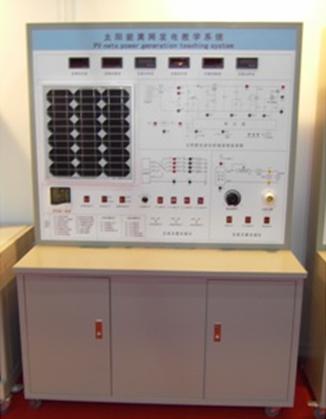

TRYXNY-632太陽能光伏發電係統實訓裝置
1、太陽能光伏發電係統實訓裝置應用範圍：
主要提供於職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。
2、太陽能光伏發電係統實訓裝置實訓項目
2、1、太陽能電池光能量變換過程演示和實驗
實驗1、光伏摸塊單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗4、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗5、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗6、太陽能電池直接負載實驗。
2、2、係統控製運行過程演示和實驗
實驗1、太陽能控製器欠壓保護實驗。
實驗2、太陽能控製器充電過壓保護實驗。
實驗3、太陽能控製器充電溫度補償實驗。
實驗4、控製器三種輸出模式實驗，手動開關切換（手動開＋手動關、光控開＋光控關、光控開＋時控關）
實驗5、逆變器逆變原理實驗（通過逆變器各測試點的測試）
實驗6、逆變器與市電互補實驗（手動開關切換）
實驗7、逆變器輸出過載保護實驗
實驗8、逆變器輸出欠、過壓保護實驗
3、太陽能光伏發電係統實訓裝置實訓運行技術條件（單相輸出）
3、1、太陽能光伏發電係統實訓裝置發電單元
光能
◆光伏模塊功率：30Wp
◆光伏模塊輸出工作電壓：17.5VDC
◆光伏模塊工作電流：1.7A
◆模擬光源模塊：100W調光燈
3、2、電力蓄能單元
◆蓄電池類型：免維護蓄電池
◆蓄電池組容量:12V/24Ah
◆蓄電池數量：1個
3、3、控製單元
◆太陽能充放電控製器：工作電壓12V電流10A；三種輸出模式：手動開＋手動關、光控開＋光控關、光控開＋時控關。
◆正弦波逆變器：輸出波形正弦波、頻率50HZ±1HZ；額定輸入電壓0.8V～17V、電流12A；額定輸出電壓220VAC±10%、電流0.9A；額定輸出功率300W；輸出功率因數≥95%（線性負載）逆變效率：≥82%。
◆輸入市電：工作電壓AC220V、頻率50HZ；
◆工作環境：0℃～40℃、≤85%RH
3、4、顯示單元
3、4、1、數字顯示
◆直流電壓表：光電池充電電壓
◆直流電流表：光電池充電電流
◆直流功率表：光電池充電功率
◆交流電壓表：逆變器輸出電壓
◆交流電流表：逆變器輸出電流
◆交流功率表：交流負載使用功率
3、4、2、LED指示
TRYXNY-646風光互補發電教學實訓係統
一、風光互補發電教學實訓係統設備組成:
TRYXNY-646風光互補發電教學實訓係統主要由光伏供電設備、光伏供電係統、風力供電設備、風力供電係統、逆變與負載係統、監控係統組成，如圖1所示。實訓係統采用模塊式結構，各設備和係統具有獨立的功能，可以組合成光伏發電教學實訓係統、風力發電實訓係統。
(1)設備尺寸：光伏供電設備1610×1010×1550mm
風力供電設備1578×1950×1540mm
實訓櫃3200×650×2000mm
(2)場地麵積：20平方米
二、風光互補發電教學實訓係統主要實訓內容:
1)、離網型風光互補發電係統規劃；
2)、根據功率要求，光伏電池組件的選擇、安裝和連接；
3)、根據功率要求，風力發電機的選擇、安裝和連接；
4)、基於MCU的光伏電池組件最大功率跟蹤程序設計；
5)、基於MCU的風力發電機最大功率跟蹤的程序設計；
6)、蓄電池容量匹配計算與選型；；
7)、蓄電池充放電參數設置、保護參數設置；
8)、逆變器參數設置；
9)、監控係統組態及操作；
10)、光伏供電係統的調試；
11)、風力供電係統的調試；
12)、風光互補發電係統的調試；
電能質量的監測、調試和分析。
