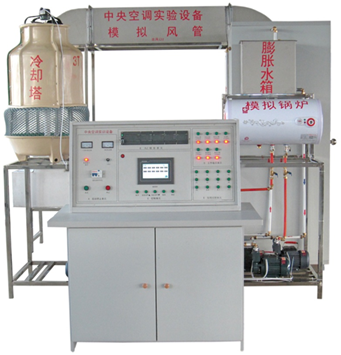

RYKT-111B型 中央空調實訓裝置

RYKT-111B型 中央空調實訓裝置

一、中央空調實驗室設備顯著特點

1、冷凝器、蒸發器水箱采用透明材料，直觀性強，有助於教學。

2、整體設計合理，外型美觀、仿真、體積小。

3、製冷係統和製熱係統均設有多級保護措施，確保設備運行安全可靠。

4、製冷係統采用全銅材料，效率好，使用壽命長。

5、功能全麵，即可製冷又可製熱，且具有模擬演示係統，及所有的故障設置。

6、采用PLC可編程控製器為主控係統，相比老式單片機機控製係統更為可靠，結合工業觸摸屏可以實時控製中央空調、12路實時溫度顯示、12路溫度曲線圖、密碼登陸、密碼修改、故障點設置、設備調試窗口、遠程控製實驗設備的工作狀態及采集項相關數據。

二、各主要部件特點及工作原理

1、壓縮機；係統采用全封閉活塞式3P壓縮機，正常工作溫度僅為0^OC，安全可靠，結構緊湊，噪音低，密封性好，製冷劑為R22。

2、蒸發器：製冷係統采用透明水箱式蒸發器，易於觀察，一目了然，蒸發器組浸入水中，製劑在管內蒸發，水在水泵的作用上在水箱內流動，以增強製冷效果。

3、冷凝器：製冷係統采用翅式冷凝器，冷凝器組浸入水中，製劑在管內冷凝，水在水泵的作用上在水箱內流動。

4、噴淋式冷卻塔：該設備的冷凝方式采用逆流式冷卻塔，模具一次成形,全透明結構，吸風機裝在塔的頂部，結構完全仿真、直觀；冷卻塔采用吸風式強迫通風，塔內填有填充物,以提高冷卻效果;從冷凝器出來的溫水由冷卻水泵送入塔頂後,又布水器的噴嘴旋轉向下噴淋.

5、鍋爐：鍋爐是中央空調製熱係統的核心元件，采用頂格萊電熱管使水與電完全隔離，具有超溫保護，防幹燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術，保溫性能好。

6、模擬房間：外形美觀、小巧，占地麵積少，結構緊湊；具有全透明結構，一目了然；房間裝有盤管，盤管風機、溫度控製調節儀。

7、溫度控製：本設備實驗台的麵板上，裝有溫度控製顯示儀，可控製溫度的範圍，且有巡回檢測出各關鍵部位的溫度。

8、高、低壓保護裝置：為安全起見，製冷係統裝有高、低壓保護繼電器可保護壓縮機及係統的正常運行。

9、水箱：為節約用水循環使用係統的水資源，通過加水箱來完成媒介水的加入、自動調節、過濾等任務；並裝有自動加水係統，如果係統水資源缺乏，加水係統會自動啟動補給。

10、觸摸屏部分：采用7寸真色彩MCGS觸摸屏，包含主控窗口、12路溫度顯示窗口、12路溫度實時曲線圖、係統設置窗口、故障設置窗口、調試窗口、幫助窗口、密碼修改窗口，登陸鍵麵。

11、電氣控製櫃

    采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控製器、係統流程圖、執行部件工作指示、

      交流接觸器及熱保護器等控製元件。共分為三層鐵質麵板，最上麵層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度指示。第二層為PLC控製器及係統流程圖，PLC控製器采用1台CPU224主機、3套EM231模擬量擴展模塊、觸摸屏、對應執行部件工作狀態指示燈等組成。最下麵層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控製回路以交流220V電壓為主。

12、組態軟件：利用組態軟件在上位機遠程監控中央空調實時運行狀態。

模擬風管、模擬房間、

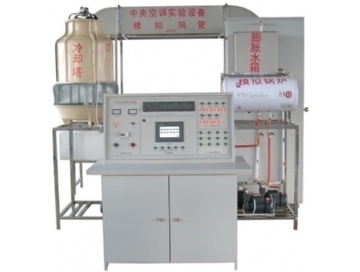

參考圖片

三、控製功能如下：

（1） 各關鍵點溫度動態顯示， 其中包括

  A、製熱當前值     B、製冷當前值    C、鍋爐進口         D、鍋爐出口

E、冷卻塔進口     F、冷卻塔出口    G、冷凝器進口       H、冷凝器出口

I、蒸發器進口      J、蒸發器出口    K、模擬房間Ⅰ        L、模擬房間Ⅱ

（2） 溫度設定及顯示溫度的設定可在18到30攝氏度之間進行任意設定。

（3） 壓縮機的延時設定壓縮機的開機延時可在5-20分鍾之間任意設定

（4） 開關控製及指示中央空調各部分的工作與停止均可通過觸摸屏進行控製，並且有開關顯示，便於遠程操作，設置開關如下：

A、冷卻水泵     B、冷卻風機    C、製冷水泵     D、壓縮機      E、電磁閥Ⅰ F、電磁閥Ⅱ    G、製熱水泵  H、製冷    I、製熱   J、停機

（5） 故障設置如下：

   1、冷卻水泵故障 2、冷卻風機故障 3、製冷水泵故障 4、壓縮機故障 5、電磁閥1故障 6、電磁閥2故障 7、製熱水泵故障 8、傳感器故障

四、實訓項目

1. 認識中央空調的結構及設備的實訓；

2. 中央空調啟動和停止的實訓；

3. 中央空調的運行、調節操作實訓；

4. 對中央空調的運行工況及各運行參數進行檢測實訓；

5. 對可編程控製器PLC進行高級編程及PLC的安裝接線調試進行實訓；

6. 配套溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；

7. 組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、曆史記錄顯示、報警、打印組態等功能；

8. 傳感器及變送器安裝和使用實訓。

9. 模擬故障排除

網絡控製實訓

10.基於485現場總線的中央空調網絡遠程控製實訓；

11.基於485現場總線實現對冷凍、冷卻水係統的遠程監控，實現水泵、閥門、流量的控製，各溫度點參數的監視，並提供組態軟件的安裝文件，學生可通過組態軟件對係統進行二次開發和設計。

五、主要技術參數

1.   1.  電源：電源：三相五線 AC 380 V±10% 50Hz；（或單相三線 AC 220 V±10% 50Hz；）

2.  最大供冷量：7.5kW；

3.  最大輸入總功率：6.5kW；

4.  製冷額定功率：3.8kW；

5.  模擬鍋爐製熱額定功率：2.0kW；

6.  額定輸入電流：三相7A，（單相28A）；

7.  風機盤管風量：3500m3/h；

8.  冷熱風管排熱量 1.6KW ；排熱麵積 8.5m2

9.  製冷劑：R22；

10. 冷卻水泵2.5 m3/h揚程≥15米

11. 製冷水泵2.2 m3/h揚程≥15米

12. 製熱水泵2.2m3/h揚程≥15米

13. 漏電動作電流：≤30mA；

14. 外形尺寸：3000×2400×2800mm安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。

六、配置清單

序號	名稱	規格	數量	備注
1.	水冷製冷機組	3匹	1套	配3匹空壓機、冷凝器、蒸發器。
2.	冷卻水係統		1套	2台冷卻水泵、1套3噸玻璃鋼冷卻水塔、水流保護開關。
3.	冷凍水係統		1套	2台冷凍水泵、膨脹水箱、水流保護開關。
4.	供暖係統		1套	1台模擬鍋爐（電加熱式）、1台熱水泵。
5.	模擬客房		1套	1個模擬客房，1台風機盤管。
6.	模擬大廳			1套模擬大廳，1套新風處理係統，1套回風管及相關配件。
7.	控製櫃		1台	PLC主機CPU224 1套，3套模擬量模塊EM231及相關繼電器，控製開關，指示燈，標準通信接口及配件；MCGS觸摸屏 TPC7062 7寸彩色觸摸屏1台
8.	工業組態軟件		1套	與實訓裝置配套
9.	PLC編程軟件		1套
10.	中央空調 PLC應用程序		1套	與實訓裝置配套
11.	中央空調 組態應用程序		1套	與實訓裝置配套
