變頻空調製冷製熱綜合實驗台

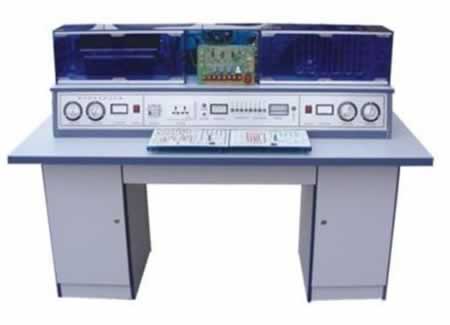

TRY-07A變頻空調製冷製熱綜合實驗台

一、變頻空調製冷製熱綜合實驗台適用範圍：

TRY-07A變頻空調製冷製熱綜合實驗台適用於職業學校、技校、大中專院校。

二、變頻空調製冷製熱綜合實驗台主要技術參數與功能：

1、工作電源AC220V±10%，50H2。

2、最大遙控距離8m，角度90度。

3、噪聲：內機37-44dB，外機是55-65dB。

4、環境溫度-10℃到40℃。

5、相對濕度≤85%（25℃）。

6、輸入功率＜1KVA

7、實驗台規格1600×700×1180mm

8、環境溫度100C到400C。

9、人身安全保護功能：該設備具有漏電保護裝置，地線浮空。

10、壓縮機功率：空調：1ph冰箱：1/10ph

製冷劑類型：空調：R22冰箱：R12

11、具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測製冷製熱實驗設備的各關健部位的工作溫度，提供實驗數據。

12、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。

13、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。

14、純軟件模擬仿真製冷、製熱全過程。

15、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）

16、利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。

17、利用演示軟件，演示電冰箱製冷、空調器製冷製熱的全部工作過程。

18、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。

19、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的製冷製熱、模式運轉及電冰箱製冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。

20、空調器在遙控模式下能自動開機、自動關機。

21、具有遙控、手控二種演示功能，空調器製冷製熱可由遙控控製工作，也可通過手動機械控製工作。

三、空調電腦板故障操作說明

（一）、手控操作：

1、HK2開關是手控與遙控功能轉換開關

2、HK2手控狀態時空調器工作時間不能超過30分鍾。

3、HK1是在HK2手控狀態下控製空調器製冷，製熱功能。

（二）、遙控操作：

1、HK2在遙控狀態下，電腦板才能待機工作，遙控模式狀態時，遙控指示燈亮。

2、遙控電腦板LD1紅燈亮是製冷待機或除濕狀態。

3、LD2綠燈亮時壓縮機工作狀態。

4、LD3黃燈亮是製熱狀態指示。

5、故障開關K1到K12是在遙控模式下才能進行故障演示。

6、HG按鈕為應急開關，空調工作狀態時按一次HG按鈕空調器立即關機，空調器待機狀態下，按一次HG按鈕，空調器立即工作。

（三）、故障演示說明

1、遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。

2、遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。

3、整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。

4、整機不工作：將故障開關K4斷開，無直流12V電源輸出。

5、整機不工作：將故障開關K5斷開，無直流5V電源輸出。

6、內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。

7、空調不製熱：故障開關K8斷開，電磁閥無電源不製熱。

8、空調不工作：將故障開關K9斷開，晶振不工作。

9、峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。

10、遙控失靈：將故障開關K11斷開，無傳感信號輸入。

（四）、變頻空調操作（定速空調無此功能）

1、空調器開始工作時頻率為30HZ。

2、UP按鈕是頻率上調按鈕，每按一次頻率上升1HZ，DOWN按鈕是頻率下調按鈕，每按一次頻率下降1HZ。

3、空調器頻率越高製冷、製熱越快，壓縮機旋轉越快，反之相反。

4、變頻範圍：30Hz到110Hz。

四、部分軟件演示項目（詳見全套演示軟件）

空調冰箱係統流程實習項目：

五、電冰箱故障產生及辦法

空調器故障產生及辦法
