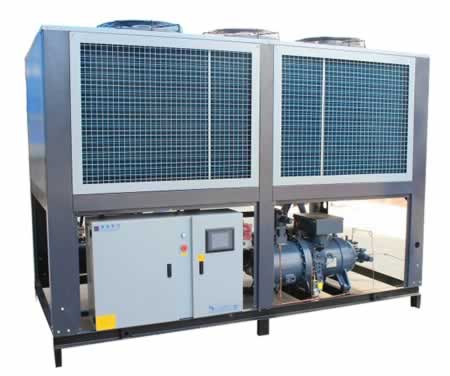

雙級壓縮製冷係統實訓裝置

TRYJD-07F雙級壓縮製冷係統實訓裝置

一、雙級壓縮製冷係統實訓裝置簡介

TRYJD-07F雙級壓縮製冷係統實訓裝置是采用一次節流中間不完全冷卻的雙級蒸汽壓縮式製冷循環係統，配備高壓機、低壓機、冷凝器、節流閥、中間冷卻器、蒸發器等製冷係統真實部件，並設有數顯溫度表、壓力表、電壓表、電流表等測量儀表。本裝置適用於大中專院校製冷專業相關課程的教學實訓.

二、雙級壓縮製冷係統實訓裝置特點

1.係統真實完整，采用中溫中壓製冷劑的雙級壓縮氟利昂製冷循環係統；

2.裝置采用透明化、開放式設計，學生能夠直觀清晰的了解整個裝置的工作過程；

3.設有電流型漏電保護裝置，實訓插座采用插式全封閉結構，使用方便可靠，杜絕觸電。

三、雙級壓縮製冷係統實訓裝置技術性能

1.輸入電源：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量：＜2.5kVA

4.製冷劑：R22

四、雙級壓縮製冷係統實訓裝置係統配置

1.控製屏

采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。

2.交流電源

三相380V交流電源供電，經漏電保護器，通過啟、停開關控製總電源。

3.製冷係統

包含高壓機、低壓機、冷凝器、油分離器、視液鏡、儲液器、幹燥過濾器、節流閥、中間冷卻器、蒸發器等。

4.測量儀表

(1)指針式電壓表：量程0～450V，1.5級

(2)指針式電流表：量程0～10A，1.5級

(3)數顯溫度表1隻（精度0.5級）

采用PT100鉑電阻作傳感器，測量範圍-50～150℃。通過琴鍵進行切換，共測6組溫度參數，分別為低壓機吸氣口溫度、中間冷卻器進口溫度、高壓機吸氣口溫度、高壓機排氣口溫度、冷凝器出口溫度和蒸發器進口溫度。

(4)真空壓力表3隻

量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側和高壓側壓力的壓力變化。

5.控製儀表

高低壓力控製器1隻：實時監測製冷係統低壓側壓力、中間側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源。

五、雙級壓縮製冷係統實訓裝置實訓項目

1.熟悉一次節流中間不完全冷卻製冷循環係統的基本結構和工作原理

2.雙級壓縮氟利昂製冷循環係統的調試

3.雙級壓縮氟利昂製冷循環工作參數的測定與計算

4.製冷機組能效比的計算與分析
