變頻空調實訓考核裝置

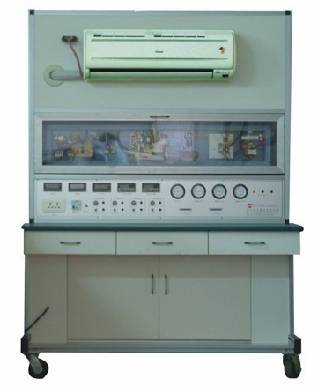

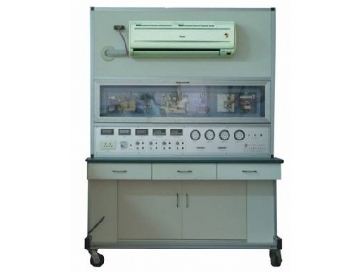

TRYJD-02F變頻空調實訓考核裝置

一、變頻空調實訓考核裝置簡介

TRYJD-02F變頻空調實訓考核裝置是為大中專院校的製冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用於“製冷原理及應用”、“製冷空調技術”、“製冷空調設備維修與操作”等教學實訓要求。該裝置集製冷係統、電氣控製係統、故障模擬係統為一體，布局合理、造型美觀大方。

二、變頻空調實訓考核裝置特點

1.整個變頻空調係統真實完整,與市場上的變頻空調總體結構、性能基本相同。具有製冷、製熱、通風、除濕、溫度和風速選擇、定時及掃風控製、睡眠、自動等功能

2.裝置直觀展示了變頻空調的係統結構和工作原理，便於教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調係統的實時工作狀態一目了然；主麵板中間印有電氣控製係統原理圖，並設有相應測試點；打開後櫃門，屏背麵可觀察到整個製冷係統結構原理以及主要部件的實際物體，相應部件均有名稱標識；並設有視液鏡，可觀察製冷劑狀態

3.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利於學生將理論應用於實際，並培養學生實際操作動手能力；有利於開展技能鑒定、考核工作

4.設有電流型漏電保護裝置；並有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用插式全封閉結構，使用方便、可靠、防觸電

三、變頻空調實訓考核裝置技術參數

1.輸入電源：單相三線～220V±10%50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸：140cm×68cm×182cm

4.製冷劑類型：R22

四、變頻空調實訓考核裝置基本裝備

1.實訓台：鐵質雙層亞光密紋噴塑結構，鋁質麵板。桌麵為防火、防水、耐磨高密度板,結構堅固

2.變頻空調係統：蒸發器、冷凝器、壓縮機、四通閥、電氣控製線路、視液鏡、手動控製閥，熱力膨脹閥等

3.測量儀表：溫度表、壓力表、指針式交流電壓表、指針式交流電流表、數顯功率表等

4.專用工具：便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英製加液管、真空泵

五、變頻空調實訓考核裝置實訓項目

1.製冷係統專用工具的基本操作

2.製冷係統管件焊接

3.製冷係統的檢漏

4.製冷係統的抽真空與充注製冷劑R22

5.變頻空調電氣控製線路原理

6.變頻空調電器元件的測量及係統運行

7.變頻空調的故障與分析
