製冷製熱綜合實驗台

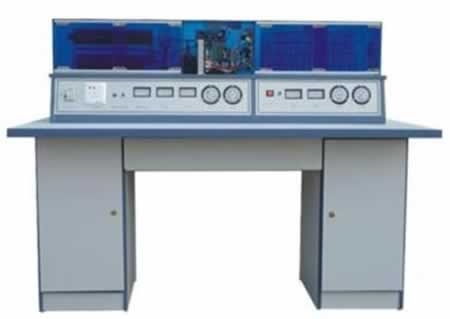

TRY-07B製冷製熱綜合實驗台

製冷製熱綜合實驗台簡介

TRY-07B製冷製熱綜合實驗台是在第五代的基礎上進行較大規模地改造而完成的。新增加其它類型的空調、冰箱係統及電路十幾個機種，有利於學生更全麵地掌握製冷、製熱技術。分體空調為立體結構，前麵為仿真室內機組，後部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方麵也進行了改進，前後格分開：前麵為冷凍室，後麵為電冰箱壓縮機、工作室等。

另外，為了克服冰箱、空調溫度顯示的問題，第六代產品又增加了巡回檢測數碼溫度顯示係統，可以很直觀地觀察製冷製熱係統中各關鍵點的溫度、並以數字的形式顯示。

一、製冷製熱綜合實驗台特點：

1、整體設計合理、緊湊，使實驗室視野更加開闊。

2、多點溫度采集、巡回檢測、數碼顯示。

3、軟、硬件相結合，增加實驗項目。

4、純軟件模擬仿真製冷、製熱全過程。

二、製冷製熱綜合實驗台常見故障實驗項目

（一）整體不工作或工作不正常，可通過以下故障演示：

1、微處理器損壞，故障代碼Q，應更換

2、晶振不良，故障代碼L

3、CPU工作+5V電源丟失，故障代碼G

4、整流二極管損壞，無法正常工作，故障代碼F

5、三端穩壓7812不良，無法正常工作，故障代碼V

6、CPU複位不良，空調無法工作，故障代碼H

（二）室內風機工作，而主機不工作，可通過以下方法排除故障：

1、如壓縮機不能正常工作，一般情況下：電容過載保護器斷路，可更換電容過載保護器

2、如控製指令有誤，故障代碼K

3、如12V電源丟失，故障代碼V

（三）整體正常工作、遙控失靈、可通過以下方法演示：

1、如遙控器損壞，故障代碼U

2、接收頭不良，故障代碼P

3、CPU不良，故障代碼P

（四）整體工作、遙控正常，而沒有蜂鳴器，可用以下方法演示：

1、蜂鳴器損壞，故障代碼W

2、2003集成損壞，故障代碼X

（五）整機工作，風門不動作，故障代碼Y

（六）注意事項：

1、以上故障演示，隻能逐個進行，演示完應使開關複位，故障點指示燈熄滅。才能進行下一個

故障演示。

2、正常狀態，演示開關全部向前（向上）。

3、主機接通和關、時間間隔需5分鍾左右，因連續啟動易損壞壓縮機。

4、微處理器設置延時保護功能3分鍾。

5、製冷轉換製熱需用在停機狀態3分鍾以上。

三、製冷製熱綜合實驗台主要技術參數

工作電源：AC220V±5%50HZ環境溫度：-5℃～40℃

相對溫度：≤85%（25℃）整機功耗：＜1KW

外形尺寸：1600mm800mm1170mm製冷機類型：空調：R22冰箱：R12

壓縮機功率：空調：1ph冰箱：1/10ph

四、製冷製熱綜合實驗台故障設置方法

五、電冰箱故障設置方法

六、空調冰箱係統流程實習項目
