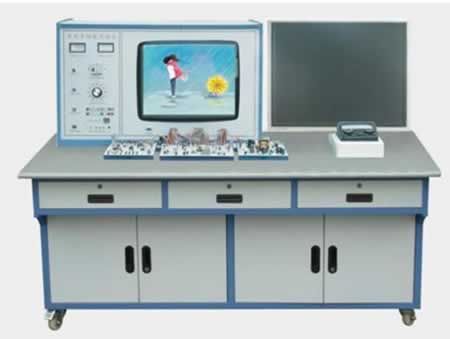

TRY-777智能視聽家電多功能實驗設備
一、智能視聽家電多功能實驗設備,視聽家電實驗台概述
智能視聽家電多功能實驗設備,視聽家電實驗台吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，並且教師可自編自導實驗，提高實驗效果及學生動手能力。
二、智能視聽家電多功能實驗設備,視聽家電實驗台技術指示
1、工作電源：AC220V±10%50Hz
2、外形尺寸：138高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。
三、智能視聽家電多功能實驗設備,視聽家電實驗台功能
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。
2、I2C總線控製單片彩色電視機，是當今的數字控製技術，開機關機為拉幕式，各種控製功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、Atry、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。
四、智能視聽家電多功能實驗設備,視聽家電實驗台實驗台主要配置
1、交流輸入電表1隻，交流電源經隔離變壓輸出電壓表1隻，行電壓指示表1隻，行電流表1隻。
2、漏電開關1隻，電源輸入輸出保險各1隻，四連插板1隻，安全隔離變壓器1隻，電壓調節開關1隻。
3、彩色信號發生即信號源1台。
4、25寸彩色顯示器1台，內置彩色黑白高壓包各1隻，內置3W楊聲器2隻。
5、上海精益FM-500型指針萬用表1台。
6、數字萬用表：890B+1隻
7、工具套件：剝線鉗、尖嘴鉗、鑷子、無感起子一套等
五、智能視聽家電多功能實驗設備,視聽家電實驗台功能與實驗
1、三洋單片彩電（I2C總線控製）
2、32寸液晶電視機
六、智能視聽家電多功能實驗設備,視聽家電實驗台全透明單元板配置
1、彩色電視機行輸出電路單元一塊
2、彩色電視機開關電源電路單元一塊
3、I2C總線控製高頻頭、遙控、中放、解碼、亮度電路單元一塊
4、I2C總線控製輸出電路單元一塊
5、I2C總線控製視放電路單元一塊
6、枕形效整電路單元一塊
7、32寸液晶電視機一台
七、I2C總線控製三羊單片彩色電視機高頻頭中放、電腦控製解碼，行場掃描電路單元、光耦開關電源
實驗105-1無AV視頻信號實驗
K1是視頻輸入開關，斷開無視頻輸入，閉合正常
實驗106-2無音頻信號實驗
K2是VIDEO輸入開關，斷開無伴音，閉合正常
實驗107-3有雪花無圖像無伴音實驗
K3是IF輸入開關斷開無圖無聲，閉合正常
實驗108-4無圖像或圖像實驗
K4是AGC開關斷開AGC失控，閉合正常
實驗109-5L波段無圖無聲實驗
K6是L波段開關，斷開L波段無圖無聲，閉合正常
實驗110-6H波段收不到台實驗
K7是H波段開關，斷開H波段無圖無聲，閉合正常
實驗111-7U波段收不到台實驗
K8是U波段開關，斷開U波段無圖無聲，閉合正常
實驗112-8不能搜台或搜不到電台實驗
K9是TV調諧電路開關，斷開搜不到台閉合正常
實驗113-9電腦不工作實驗
K10是電腦5V工作電流，斷開正機不工作，閉合正常
實驗114-10缺R基色實驗
K11是R基色開關，斷開無R基色，閉合正常
實驗115-11缺G基色實驗
K12是G基色開關，斷開無G基色，閉合正常
實驗116-12缺B基色實驗
K13是B基色實驗，斷開無B基色，閉合正常
實驗117-13行不工作實驗
K14是行輸出開關，斷開行不工作，閉合正常
實驗118-14無字符顯示實驗
K15是行脈衝電路開關，斷開無字符，閉合正常
實驗119-15ABL電路實驗
K16是ABL開關，斷開亮度失控，閉合正常
實驗120-16無字符顯示實驗
K17是場脈衝開關，斷開無字符顯示，閉合正常
實驗121-17水平亮線實驗
K19是25V電流開關，斷開場無電源水平亮線，閉合正常
實驗122-18遙控接收失靈實驗
K22是遙控接收頭輸入電路開關，斷開遙控失靈，閉合正常
實驗123-19DATA、CLOCK電路實驗
K21、K20是串行時鍾，串行郵據電路，斷開失控，斷開失控，閉合正常
實驗134－20 無伴音實驗
K1伴音16V供電開關，斷開無伴音，閉合正常。
實驗135－21 正機不工作實驗
K2 5V穩壓供電12V開關，斷開正機不工作，閉合正常。
實驗136－22 水平亮線實驗
K3遙控開機關機信號開關，斷開水平亮線，閉合正常。
實驗137－23 圖象扭曲實驗
507、400V濾波電容，焊開圖象扭曲，閉合正常。
八、智能視聽家電多功能實驗設備,視聽家電實驗台液晶電視機
一、液晶電視技術參數
顯示型態32寸動態
原始最大分率：1024*768
顏色：16.7萬
響應時間：6-16minisce
視角：（左/右/上/下）60/60、60/40
線條頻率：31.47-60.02k
圖像頻率：50-75Hz
圖像檢查：數字、屏幕OSD、（自動圖像設定）
控製：主電源自動選擇菜單和切換
電源管理：VESA
最大耗電：60W
省電模式：5W
輸入信號：RGB模擬信號0.7VP-P/75歐
同步：TTL分段
溫度：（工作中）-40℃-50℃
濕度：（工作中）20%-85%
工作電壓：110V-240V/50-60Hz
射頻輸入：47-870MHZ（75不平衡式）
視頻輸入：IVP*P（PAL/NTSC）
二、支持的操作模式
資料輸入
分辯率水平頻率（KHz）重直頻率（Hz）畫素頻率（MHz）備注
640*35031.47P70.08N25.17DOS
720*40031.47P70.08N28.32DOS
640*48031.47P60.00N25.18DOS
640*48037.86P72.80N31.50VESA
640*48031.50P75.00N31.50VESA
1024*76848.36N60.00N65.00VESA
1024*76856.48N70.10N75.00VESA
1024*76860.02P75.00P78.75VESA
800*60035.16P56.25P36.00VESA
800*60037.86P60.32P40.00VESA
800*60048.08P72.19P50.00VESA
800*60046.87P75.00P49.50VESA
三、液晶電視常見問題排除
1、TV/AV狀態下：
|
故障現象 |
原因及處理方法 |
|
無圖像、無伴音 |
未接電源或插頭接觸不良。 接收機處於待機狀態。 |
|
有圖像、無伴音 |
音量沒打開，按音量+。 |
|
圖像無彩色 |
色度未打開，調整“圖像菜單”中的色度項。 圖像為黑白電視節目。 圖像製式設置錯誤，進入“係統菜單”中的 “圖像製式”選項進行設置。 |
|
伴音正常、無圖像 |
電視信號幹擾太大，顯示器處於保護狀態。 |
|
電腦無圖像或顏色不正常 |
確定VGA轉換線是否良好連接和電腦工作正常與否 |
|
遙控不能操作或不夠靈敏 |
檢查電池是否安裝正確 電源電量不足或遙控信號阻擋、幹擾。 |
|
圖像有雪點或 斜線、豎線幹擾 |
天線信號太弱、加放大器進行放大。 天線連接處接觸不良，或引線芯斷。 電視台出現故障。 |
2、PC狀態下：
|
影像不清 |
A、請進入係統菜單，執行自動調整功能項。 B、使用VGA線是否過長：如果是，請用短一點的試一試。 C、選擇正確的刷新率及分辨率。 |
|
圖像的顏色有缺色 |
請檢查VGA線是否完好，插接是否嚴緊。如果VGA插頭中有任何腳彎或斷現象，請更換。 |
|
看不到圖像 |
A、顯示器上的指示燈—紅燈亮，請按一下POWER鍵，這時屏上就顯示NOSIGNAL。是沒有信號輸入，請打PC機。如果顯示OUTOFRANGE表示輸入的信號模式超出顯示範圍。請參閱安裝調整。 B、如果顯示器上的綠燈亮，表示電源管理模式被激活。按下PC機上的任一鍵，即可，另外，機器電源本身也有電源管理模式。 如果按PC鍵盤無效，請按一下顯示器上的POWER鍵。 C、顯示器上的指示燈根本沒亮，請檢查電源插頭。 |
|
圖像失真的閃爍、晃動 |
請選擇正確的分辨率，重新調整刷新整速度。 |
|
圖像向某一個方麵偏移 |
進入幾何調整菜單，對圖像的水平、垂直方向進行調整。 |
