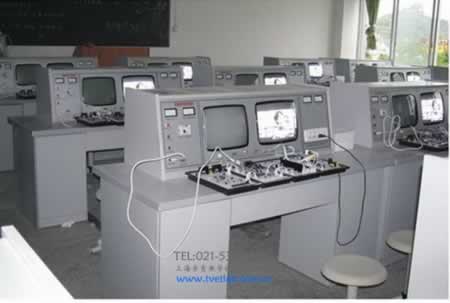

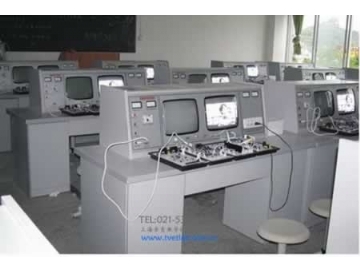

DVD十二合一用電器實驗室設備

TRY-07DDVD十二合一用電器實驗室設備

一、DVD十二合一家用電器實驗室設備概述

TRY-07DDVD十二合一用電器實驗室設備吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，並且教師可自編自導實驗，提高實驗效果及學生動手能家用電器實驗室設備力。

二、DVD十二合一用電器實驗室設備技術指示

1、工作電源：AC220V±10%50Hz

2、外形尺寸：110高×80寬×160長cm

3、整機功率：＜0.5KVA

4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。

三、DVD十二合一用電器實驗室設備功能

彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。

1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。

2、TA東芝二片彩色電視機：具有綠色字符顯示自動選台，自動存台，全自動遙控接收，PAL製等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。

3、黑白電視機：圖像中頻38MH2，伴音中頻6.5MH2，TA7611，伴音TA7176，場掃描UPC1031，具有U高頻頭，V高頻頭所有波段。

4、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。

5、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。

6、UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。

7、分立黑白電視機：中放、視放、行掃描及伴音中放采用分立元件。

8、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。

9、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。

10、I2C總線控製單片彩色電視機，是當今的數字控製技術，開機關機為拉幕式，各種控製功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。

11、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉OK，具有前置放電路及卡拉OK混響電路。

12、環繞聲大功率音箱係統，由全透明音箱及左右聲道楊聲器組成。

a、計算機可監控每個學生台考試成功與失敗。

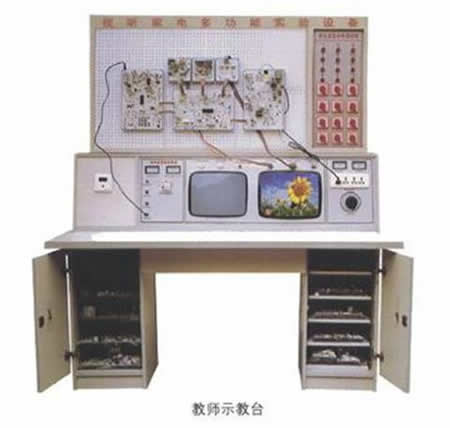

四、實驗台主要配置

1、交流輸入電表1隻，交流電源經隔離變壓輸出電壓表1隻，行電壓指示表1隻，行電流表1隻。

2、漏電開關1隻，電源輸入輸出保險各1隻，四連插板1隻，安全隔離變壓器1隻，電壓調節開關1隻。

3、彩色信號發生即信號源1台。

4、14寸黑白顯示器1台，14寸彩色顯示器1台，內置彩色黑白高壓包各1隻，內置3W楊聲器3隻。

5、黑白、彩電：收錄音與實驗台連接插座共6隻。

6、上海精益FM-500型指針萬用表1台。

7、鋁塑板34cm×117cm1塊。

五、（十二合一）功能與實驗（機種配置）

能完成下列機型的所有實驗：

1、數碼卡接OK、立體聲功放。

2、全自動遙控彩色電視機（東芝二片）

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、DVD機（杜比AC-3解碼）

8、UPC黑白電視機

9、分立黑白電視機

10、三洋單片彩電（I2C總線控製）

11、5.1聲道杜比功放

12、大功率音箱

六、（十二合一）全透明單元板配置

1、1號板：收錄機

●交流偏振蕩電路單元

●調頻調幅收音機電路單元

●錄音放音音頻放大電路單元

●錄音機機芯電路單元

2、2號板：黑白電視機

●電源變壓器電路單元

●整流濾渡電路單元

●黑白穩壓電源電路單元

●立體聲功率放大電路單元

3、3號板：黑白電視機

●場輸出電路單元

●行輸出電路單元

●同步分離行振蕩電路單元

●視頻放大電路單元

4、4號板：黑白電視機

●UPC黑白伴音功放電路單元

●UPC黑白中放電路單元

5、5號板：黑白電視機

●TA黑白伴音電路單元

●TA黑白伴音入大電路單元

●TA黑白中放電路單元

6、6號板：黑白電視機

●分立黑白電視機中頻放大電路單元

●分立黑白伴音鑒頻電路單元

7、DVD機（杜比AC-3解碼）

8、DVD電源顯示接收、安鍵電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元

15、彩色電視機開關電源電路一塊單元

16、I2C總線控製高頻頭遙控電路一塊單元

17、I2C總線控製中放解碼亮度電路一塊單元

18、I2C總線控製輸出電路一塊單元

19、I2C總線控製視放電路一塊單元
