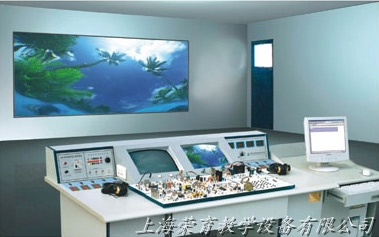

第八代智能家電多功能實驗考核設備

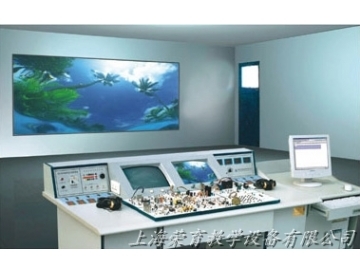

TRYKGD-08第八代智能家電多功能實驗考核設備

(演示軟件+考核係統)

一、第八代智能家電多功能實驗考核設備特點：

TRYKGD-08第八代智能家電多功能實驗考核設備(演示軟件+考核係統)是在家庭視聽影院綜合實驗室設備的基礎上進行了外形地改造，再輔以功能強大的多媒體教學軟件，不僅在硬件結家電實驗室設備構上更加合理，緊湊、美觀，使實驗室整體視野明顯開闊。而且在軟件的支持下，使家用電器教學向智能化、高層次邁進，

集當今的數字控製技術實驗室設備，I2C總線控製，大規模的TV信號處理集成電路組成了當今電視機市場的主流產品，詳細介紹調試方法和檢修數據，使學生訊速掌握實驗中的技巧，精辟分析電路使學生成為識圖高手，整套設備功能先進造型美觀演示方便。教師台如配上電腦、投影機、展示屏或背投大屏幕彩電、教學軟件即可進行電化教學。

考核係統:

1、計算機可以監控1-126台家用電器智能考核台

2、已設置30多個故障點。（可擴展到65個故障點）

3、具有發卷功能4、具有收卷功能

5、試卷清零

6、自動檢測各家用電器考核台的通訊聯機情況

7、可以生成學生個人成績單

8、可以對學生考核情況進行統計

9、設有進入係統密碼

10、具有打印功能

顯著特點:

1、所配軟件可通過人機對話進行故障模擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。

2、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗台的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。

3、顯示儀表全部采用數字式，讀取數據直觀、準確。

4、彩電采用I2C總線控製

家電實驗室根據配置和能完成的實驗項目不同，本係列產品分六種，用戶根據教學需要選擇配置。

二、實驗機種配置(十四合一至八合一):

(十四合一)功能與實驗家電實驗線路板(機種配置)

(可完成以下機型原理的全部實驗)

1、數碼卡接OK、立體聲功放

2、全自動遙控彩色電視機(東芝二片)

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、VCD視盤機/DVD

8、UPC黑白電視機

9、分立黑白電視機

10、三洋單片彩電(I2C總線控製)

11、5.1聲道環繞功率放大器

12、大功率音箱

13、直流穩壓電源

14、教學軟件(十二合一)功能與實驗(機種配置)

(可完成以下機型原理的全部實驗)

1、數碼卡接OK、立體聲功放

2、全自動遙控彩色電視機(東芝二片)

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、VCD視盤機/DVD

8、UPC黑白電視機

9、分立黑白電視機

10、三洋單片彩電(I2C總線控製)

11、5.1聲道環繞功率放大器

12、大功率音箱

(十合一)功能與實驗(機種配置)

(可完成以下機型原理的全部實驗)

1、數碼卡接OK、立體聲功放

2、自動遙控彩色電視機(東芝二片)

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、VCD視盤機/DVD

8、UPC黑白電視機

9、分立黑白電視機

10、三洋單片彩電(I2C總線控製)(九合一)功能與實驗(機種配置)

(可完成以下機型原理的全部實驗)

1、數碼卡接OK、立體聲功放

2、全自動遙控彩色電視機(東芝二片)

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、VCD視盤機/DVD

8、UPC黑白電視機

9、分立黑白電視機

(八合一)功能與實驗(機種配置)

(可直接完成以下機型原理的全部實驗)

1、數碼卡接OK、立體聲功效

2、全自動遙控彩色電視機(東芝二片)

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、VCD視盤機/DVD

8、UPC黑白電視機(七合一)功能與實驗(機種配置)

(可直接完成以下機型原理的全部實驗)

1、數碼卡接OK、立體聲功效

2、全自動遙控彩色電視機(東芝二片)

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、VCD視盤機/DVD

(十四合一)全透明單元板配置：

1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。

2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元

3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元

4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元

5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元

6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元

7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元

8、VCD機忒、解壓電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元

15、彩色電視機開關電源電路一塊單元

16、I2C總線控製高頻頭遙控電路一塊單元

17、I2C總線控製中放解碼器亮度電路一塊單元

18、I2C總線控製輸出電路一塊單元

19、I2C總線控製視放電路一塊單元

20、5.1聲道功率放大器，揚聲器保護電路單元(十二合一)全透明單元板配置：

1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。

2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元

3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元

4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元

5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元

6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元

7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元

8、VCD機忒、解壓電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元

15、彩色電視機開關電源電路一塊單元

16、I2C總線控製高頻頭遙控電路一塊單元

17、I2C總線控製中放解碼器亮度電路一塊單元

18、I2C總線控製輸出電路一塊單元

19、I2C總線控製視放電路一塊單元

20、5.1聲道功率放大器，揚聲器保護電路單元

(十合一)全透明單元板配置：

1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。

2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元

3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元

4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元

5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元

6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元

7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元

8、VCD機忒、解壓電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元

15、彩色電視機開關電源電路一塊單元

16、I2C總線控製高頻頭遙控電路一塊單元

17、I2C總線控製中放解碼器亮度電路一塊單元

18、I2C總線控製輸出電路一塊單元

19、I2C總線控製視放電路一塊單元(九合一)全透明單元板配置：

1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。

2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元

3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元

4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元

5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元

6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元

7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元

8、VCD機忒、解壓電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元

15、彩色電視機開關電源電路一塊單元

(八合一)全透明單元板配置：

1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。

2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元

3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元

4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元

5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元

6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元

7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元

8、VCD機忒、解壓電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元(七合一)全透明單元板配置：

1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。

2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元

3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元

4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元

5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元

6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元

7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元

8、VCD機忒、解壓電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

實驗台主要組件配置參數

1、彩色、黑白電視信號發生器（可方便地直接選擇測試信號）

2、全隔離調壓器（內置式）

3、彩色、黑白14吋顯像管（彩管為西安彩虹新管）

4、便攜式500型萬用表

5、內置式5.1聲道揚聲器

6、電壓電流指示表

7、電源空氣開關、帶短路和漏電保護

8、隔離電源輸出插座

9、有線電視信號輸出結構

10、立體聲耳機插座及耳機

11、直流電源發生器有多種輸出電壓供選用：

①：-30V②：+5V③：+12V

④：+30V⑤：+45V⑥：+114V

⑦：+180V

主要技術參數

工作電源：AC220V±10%50Hz

環境溫度：-5℃～40℃

相對濕度：≤85%（25℃）

整機功耗：＜200W外形尺寸：1600mm×850mm×960mm
