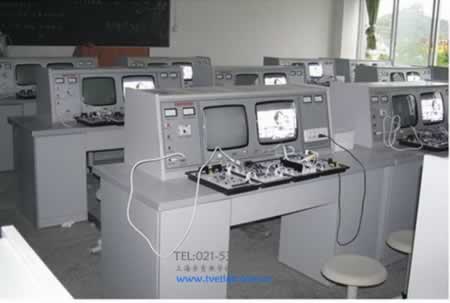

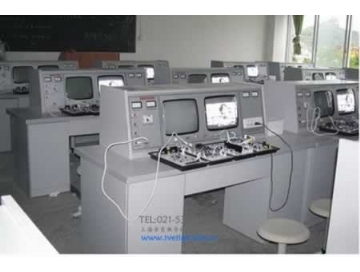

DVD十三合一家用電器實驗室設備

TRY-07CDVD十三合一家用電器實驗室設備

一、DVD十三合一家用電器實驗室設備簡介

TRY-07C智能型家庭視聽影院綜合實驗室設備（第七代）是在家庭視聽影院綜合實驗室設備的基礎上進行了外形地改造，再輔以功能強大的多媒體教學軟件，不僅在硬件結構上更加合理，緊湊、美觀，使實驗室整體視野明顯開闊。而且在軟件的支持下，使家用電器教學向智能化、高層次邁進。DVD十三合一家用電器實驗室設備

二、DVD十三合一家用電器實驗室設備特點:

1、所配軟件可通過人機對話進行故障模擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。

2、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗台的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。

3、顯示儀表全部采用數字式，讀取數據直觀、準確。電視機原理實驗台

4、彩電采用I2C總線控製。

三、DVD十三合一家用電器實驗室設備主要技術參數:

工作電源：AC220V±10% 50Hz

環境溫度：-5℃～40℃

相對濕度：≤85%（25℃）

整機功耗：＜200W

外形尺寸：1600mm×850mm×960mm

四、DVD十三合一家用電器實驗室設備考核係統

1、計算機可以監控1-126台家用電器智能考核台

2、已設置30多個故障點。（可擴展到65個故障點）

3、具有發卷功能

4、具有收卷功能

5、試卷清零

6、自動檢測各家用電器考核台的通訊聯機情況

7、可以生成學生個人成績單

8、可以對學生考核情況進行統計

9、設有進入係統密碼

10、具有打印功能

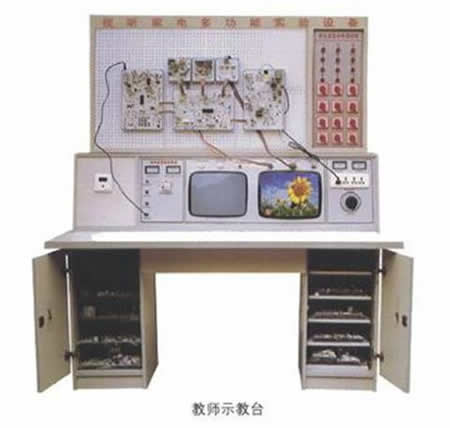

五、實驗台主要組件配置

1、彩色、黑白電視信號發生器（可方便地直接選擇測試信號）

2、全隔離調壓器（內置式）

3、彩色、黑白14吋顯像管（彩管為西安彩虹新管）

4、便攜式500型萬用表

5、內置式5.1聲道揚聲器

6、電壓電流指示表

7、電源空氣開關、帶短路和漏電保護

8、隔離電源輸出插座

9、有線電視信號輸出結構

10、立體聲耳機插座及耳機

11、直流電源發生器有多種輸出電壓供選用：

①：-30V ②：+5V ③：+12 V

④：+30V ⑤：+45V ⑥：+114V

⑦：+180V

六、實驗單元板配置

1、I2C彩電總線控製遙控；

2、I2C彩電微處理電路實驗板；

3、I2C彩電單片主控及音視頻處理實驗板；

4、I2C行場掃描實驗板；

5、I2C彩電開關電源實驗線路板；

6、遙控鍵和紅外發射實驗線路板；

7、彩色電視機遙控實驗線路板；

8、彩電高頻調諧中放伴音實驗線路板；

9、彩電解碼、亮度、視頻放大實驗線路板；

10、彩電行場掃描實驗線路板；

11、開關穩壓電源實驗線路板；

12、TA 黑白電視機高頻頭、中放、伴音和視放實驗線路板；

13、TA 黑白電視機行場掃描實驗線路板；

14、黑白電視機穩壓電源實驗線路板；

15、錄音、放音、功率放大實驗線路板；

16、調頻、調幅超外差式立體聲收音機實驗線路板；

17、UPC 黑白電視機高頻頭中放伴音視放實驗線路板；

18、UPC 黑白電視機行場掃描實驗線路板；

19、分立黑白電視機中放電路單元板；

20、分立黑白電視機場掃描行掃描實驗線路板；

21、分立黑白電視機伴音鑒頻、末級視放、伴音功放實驗線路板

22、DVD 開關穩壓電源實驗線路板；

23、DVD 機芯及伺服電路實驗線路板；

24、DVD 電腦控製、顯示及遙控電路實驗線路板；

25、卡拉OK及混響實驗線路板；

26、AC-3、DTS雙解碼及2-5.1聲道3D環繞聲實驗線路板；

27、功放前置放大及顯示電路實驗線路板；

28、功放電源及功率放大電路實驗線路板。

七、實驗機種配置（DVD十三合一）

1、彩色三洋單片電視機；（I2C智能總線控製，帶AV/TV轉換和重低音）；

2、彩色東芝兩片電視機；

3、DVD視盤機（兼容超級VCD/CVD/SVCD/DVCD/MP3/CD等）

4、音響功率放大器（帶數碼混響及動態熒光顯示）；

5、AC-3、DTS雙解碼及5.1聲道環繞聲功率放大器；

6、多功能信號源；

7、黑白東芝兩片集成電路電視機；

8、黑白UPC三片集成電路電視機；

9、黑白分立元件電視機；

10、調頻、調幅超外差式立體聲收音機；

11、雙聲道立體聲錄放機；

12、教師多媒體實驗演示軟件；

13、考試、考核係統。
