一、智能型製冷壓縮機性能測試實訓裝置簡介

“TRYJD-11F智能型製冷壓縮機性能測試實訓裝置”以可編程控製器PLC為控製核心，依據國家標準GB/T5773-2004《容積式製冷壓縮機性能試驗方法》，以第二製冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用於各院校製冷專業相關課程的教學實訓。

二、智能型製冷壓縮機性能測試實訓裝置特點

1.由二套係統組成，一套為壓縮機測試係統，另一套是過冷度調節輔助係統

2.係統工況的穩定采用PID控製算法和帶預測機製的智能控製算法控製

三、智能型製冷壓縮機性能測試實訓裝置技術性能

1.輸入電源：三相四線～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜5kVA

4.製冷劑：R22

5.第二製冷劑：R123

6.製冷量：2.3kW

7.重  量：100kg

8.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。

四、智能型製冷壓縮機性能測試實訓裝置配置及技術性能

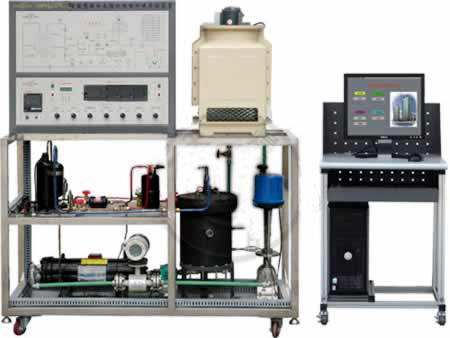

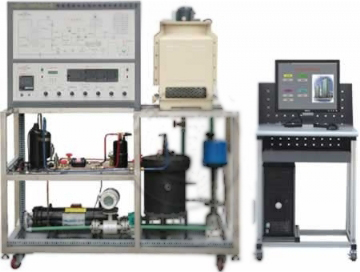

實訓裝置主要由控製台、壓縮機測試係統、過冷度調節輔助係統、主機實訓模塊、溫度采集模塊、壓力變送器及流量傳感器等組成

1.控製台

(1)交流電源

提供控製屏工作所需的三相交流電源，可由電源總開關來控製。配有三隻指針式交流電壓表，分別指示輸入三相電網電壓值。

(2)安全保護體係

設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。

(3)實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定。

2.壓縮機測試係統

包含被測壓縮機、臥式殼管式冷凝器、冷卻塔、冷凝水循環水泵、視液鏡、幹燥過濾器、電子膨脹閥、水量調節閥、儲液器和量熱器等。

3.過冷度調節輔助係統

由過冷器、循環水泵、水量調節閥、冷卻塔等組成。

4.測量儀表

(1)指針式電壓表：量程0～450V

(2)真空壓力表：量程-0.1～1.5MPa

(3)真空壓力表：量程-0.1～3.5MPa

(4)數顯溫度表：采用PT100傳感器，測量範圍-50～+150℃

(5)玻璃轉子流量計：量程為16～160mL/min

(6)功率表：精度0.5級，可單獨顯示電壓、電流、功率信號

5.主機實訓模塊

配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出），帶1個RS-485通信口，配套PC/PPI編程電纜。

6.溫度采集模塊

配置西門子EM231模擬量模塊（4路模擬量輸入）、EM232模擬量模塊（2路模擬量輸出）。

7.檢測傳感器

包含壓力變送器及流量傳感器。

五、智能型製冷壓縮機性能測試實訓裝置實訓項目

1.了解國標GB/T5773—2004的實訓方法

2.蒸汽壓縮式製冷循環係統基本結構和工作原理

3.壓縮機測試係統試驗工況控製

4.主、輔測製冷量相對誤差測量

5.製冷機組能效比測量
