製冷壓縮機性能測試實訓裝置

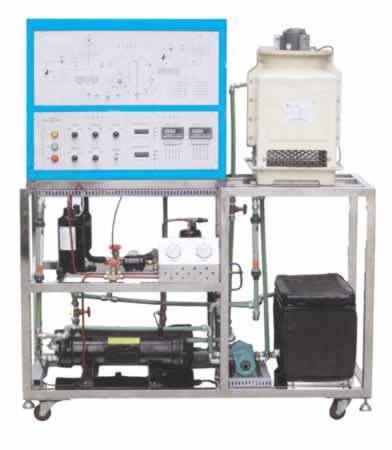

TRYJD-01F製冷壓縮機性能測試實訓裝置

一、製冷壓縮機性能測試實訓裝置簡介

 TRYJD-01F製冷壓縮機性能測試實訓裝置采用蒸汽壓縮式製冷循環係統，配備全封閉式製冷壓縮機、冷凝器、蒸發器等製冷係統真實部件，並設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設製冷壓縮機性能參數的測定實訓，還能進行製冷循環基本原理的演示實訓。適用於職業院校製冷專業相關課程的教學實訓。

二、製冷壓縮機性能測試實訓裝置特點

1.本實訓裝置按照標準GB/T5773-2004容積式製冷壓縮機性能實訓方法建立，以“蒸發器液體載冷劑循環法”為主要測量，以“水冷冷凝器量熱器法”作為輔助測量

2.采用1匹製冷機組，冷凝器和蒸發器均為殼管式水換熱器，係統結構緊湊、布局合理，造型美觀大方

3.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

三、製冷壓縮機性能測試實訓裝置基本配置及功能

1.控製屏

采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。

2.交流控製單元

單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA

3.製冷係統

1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器和幹式蒸發器

4.循環水係統

（1）水泵2隻

主要技術參數為：

額定功率：95W

額定揚程：6m

額定流量：1.08立方米/小時

（2）水箱2隻

采用不鏽鋼材料製成，分別為冷凝器循環水箱和蒸發器循環水箱

（3）加熱器1隻（功率1000W）

輸出功率可通過電位器進行調節，用於加熱蒸發器循環水

5.測量儀表

（1）功率表2隻（精度0.5級）

分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控製模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；並可以貯存、查詢15組功率和功率因數的測試數據

（2）數顯溫度表1隻（精度0.5級）

采用PT100鉑電阻作傳感器，測量範圍-50～150℃。通過琴鍵進行切換，共測8組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度

（3）真空壓力表2隻（精度2.5級）

量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力

（4）流量計2隻（精度0.5級）

采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量

6.控製儀表

高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源

四、製冷壓縮機性能測試實訓裝置技術性能

1.輸入電源：單相三線～220V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量：＜2.5kVA

4.製冷劑：R22

5.製冷量：1.3kW

6.重量：100kg

7.外形尺寸：120cm×60cm×142cm

五、製冷壓縮機性能測試實訓裝置實訓項目

1.熟悉蒸汽壓縮式製冷循環係統的基本結構和工作原理

2.了解標準GB/T5773—2004容積式製冷壓縮機性能使用方法

3.利用蒸發器液體載冷劑循環法（主測法）求製冷壓縮機製冷量

4.利用水冷冷凝器熱平衡法（輔測法）求製冷壓縮機製冷量

5.主、輔測製冷量相對誤差的計算與分析

6.製冷機組能效比的計算與分析
