製冷電子基礎技能實訓裝置

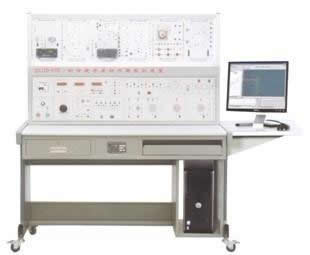

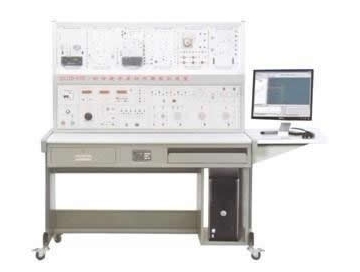

TRYJD-01B製冷電子基礎技能實訓裝置

一、製冷電子基礎技能實訓裝置簡介

TRYJD-01B製冷電子基礎技能實訓裝置根據國家勞動和社會保障部組織編寫的《製冷設備維修工》職業技術、職業資格培訓教材研製生產的，可以用於對初級製冷設備維修工、中級製冷設備維修工、高級製冷設備維修工考核及電氣控製線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。該實訓裝置不僅可供學生學習鍛煉，有利於開展技能鑒定、考核工作，更是製冷設備維修工技能考核的理想設備。本實訓裝置適用於大中專、高職高專、技工院校製冷專業等開設的製冷基礎、製冷設備維修工、空調器維修、製冷裝置及自動化、空調設備及維修、空調技術、空調器微電腦電路檢修等專業課程。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、製冷類專業《製冷設備維修工（初級、中級）》、《家用製冷設備原理與維修》、《小型製冷裝置》、《小型製冷與空調裝置》、《製冷裝置電氣控製係統原理與檢修》等課程。

二、製冷電子基礎技能實訓裝置特點

1.電氣控製線路或電子線路實訓元件裝在實訓箱中，操作方便、更換便捷，具有可擴展功能

2.設備設有電壓型漏電保護和電流型漏電保護器，確保操作者的安全；各測量儀表均有可靠的保護功能，使用安全可靠

3.可進行模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作

4.實訓連接線及插座采用防觸電的結構，使用安全、可靠、防觸電

三、製冷電子基礎技能實訓裝置基本配置及功能

實訓裝置由實訓台，實訓掛箱等組成:

1.實訓台

實訓台包括空氣開關、電源插座、交流電壓表、交流電流表、溫度表、直流電源、交流電源。

（1）交流電壓表測量範圍０～500V，用於實操訓練過程中對交流電壓信號的測量

（2）直流電流表測量範圍０～200V，用於實操訓練過程中對直流電壓信號的測量

（3）溫度表提供三位半數字溫度表1隻，測量環境溫度及實操訓練中待測點的溫度

（4）直流電源提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢複功能

（5）交流電源提供兩組8.5V和兩組17.5V

2.實訓掛箱

序號掛箱編號掛箱名稱功能

1JD-01元件單元實訓箱：提供常用元件

2JD-02模擬電路基礎實訓單元箱：提供製冷電路中的複位電路；串、並聯穩壓電路

3JD-03電源電路單元箱：提供電源電路

4JD-04數字電路基礎實訓單元箱：提供555時基電路和R-S觸發電路

5JD-05電子溫控實訓單元箱：提供電子溫控電路圖及線路板

6JD-06可控矽調速實訓單元箱：提供可控矽調速電路圖及線路板

7JD-07步進電機驅動實訓單元箱：提供步進電機驅動電路圖及線路板

8JD-08低溫除霜電路實訓單元箱：提供低溫除霜電氣電路圖及線路板

9JD-09熱泵空調電氣實訓單元箱：提供熱泵空調電氣電路圖及線路板

3.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動。

四、製冷電子基礎技能實訓裝置技術性能

1.輸入電源：單相三線～220V±10%50Hz

2.工作環境：環境溫度範圍為-5℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量：＜0.2kVA

4.外形尺寸：1630mm×730mm×1300mm

五、製冷電子基礎技能實訓裝置實訓項目

1.二極管的特性與應用單元實訓

2.晶體管的特性與應用單元實訓

3.串並聯型穩壓電路單元實訓

4.穩壓電路應用單元實訓

5.電源電路單元實訓

6.數字電路單元實訓

7.555時基電路單元實訓

8.RS觸發電路單元實訓

9.3min延時電路單元實訓

10.二次自動複位電路單元實訓

11.電冰箱電子溫控電路單元實訓

12.低溫除霜電路單元實訓

13.可控矽調速電路單元實訓

14.步進電機驅動電路單元實訓

15.熱泵空調電氣電路單元實訓

16.電冰箱電子溫控電路綜合單元實訓
