機電一體化綜合係統實訓實驗裝置

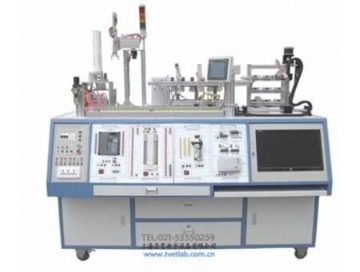

TRYJD-03機電一體化綜合係統實訓實驗裝置

機電一體化綜合係統實訓實驗裝置簡介：

TRYJD-03機電一體化綜合係統實訓實驗裝置根據任務引領式行為導向教學法,以重點培養學生的動手實操能力,團隊協作能力,創新能力等。是麵向職業教育的新一代綜合機電一體化實訓考核設備。該設備由鋁合金安裝實訓平台，生產供料單元,運輸單元及倉庫單元等部分組成,學生可根據學習需求按照實訓項目要求選擇需要的部件和安裝位置,可在鋁合金安裝平台上組成各種不同的產品生產過程的生產設備。

多種控製方式融為一體，同一種負載模型可以通過多種驅動方式進行控製，真正實現培養學員的創新思路和技能。本產品以模塊化開放式結構為主要特點,集成了機電一體化技術、自動化技術、傳感器技術、通訊及監控技術、電子技術、電工技術和機械裝調技術,全麵鍛煉學生的動手實操能力團隊協作能力以及思維創新能力。

一、機電一體化綜合係統實訓實驗裝置技術參數：

工作電源：三相五線380V±5％50Hz

安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護

接線方式：半集中/開發雙型接線

額定功率：0.8Kw

環境溫度：－10℃～40℃

相對濕度：≤90%(25℃)

外形尺寸：1600×925×1050mm

變頻器：三菱FR-E740-0.75KW

PLC：三菱FX2N-48MT

步進電機：24VDC9級細分2A

PLC擴展模塊：FX0N-3A

觸摸屏：三菱GT1155-QSBD-C

單片機模塊：偉福SP-51

電機控製單元：220/380V雙向控製1：50減速箱

氣動元器件：原裝SMC或亞德客

設備重量：100kg

二、機電一體化綜合係統實訓實驗裝置結構：

實驗桌：采用優質鋼板做骨架，經過機械加工成型，外表麵噴塗彩色環氧聚塑，整機既堅固耐用，又美觀大方。可以內嵌入計算機係統，並配備可隱藏式書桌，既能做實操平台又能做編程工位還能進行理論教學。桌下前櫃內存放執行模型電腦機箱等，後櫃可用於存儲實訓模塊，抽屜內具有工具箱模具，便於存放工具、萬用表、導線、實驗指導書等，方便實訓室管理。

桌麵部分：采用20mm鋁型材拚接式設計，鋁型材表麵平均分布T型槽，學員可以利用T型槽輕鬆布局和安裝執行機構零件，方便實訓操作。

實訓模塊：外殼采用優質鋼板加工而成，表麵進行靜電噴塑處理。麵板采用優質純鋁板加工，進行化學蝕刻彩色處理，麵板圖文字符采用現代噴描技術處理，使麵板標識清晰且經久耐用。設置的電路美觀整齊、科學規範。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。

實訓模塊具有兩種接線模式，可以開放單獨對實訓單元的IO進行連接，也可以統一分配地址，減少接線所耽誤的時間。

實訓單元:共包括上料站、搬運站、分揀站和倉儲站，采用優質鋁材或異型材做框架，原裝SMC或歐姆龍元器件做電控檢測部分，每個站與站之間可自由組合搭配，形成不同的控製模式，方便教師設置課題。如（按物料流動順序）：課題一、上料單元→搬運單元→分揀單元→倉儲單元，課題二、倉儲單元→搬運單元→分揀單元，課題三、上料單元→倉儲單元→搬運單元等等，可以任意組合，靈活多變。每個實訓單元都配有特製的底座，底座上集成執行單元機構、電磁氣動閥、傳感器保護電路等裝置，實訓方便接線簡便可靠。

三、機電一體化綜合係統實訓實驗裝置優點：

設備采用了全鋼製結構，計算機嵌入式設計，既符合編程又方便機械裝調，突出了實訓設備一體化的特點，增強了實訓室的整體效果，便於日常管理；

集成了多種控製方式，實訓機構可以通過PLC控製、單片機控製和電子線路控製，真正做到任務引領的方式將多專業知識有機融於一體；

模塊化設計，兼容多種型號的PLC、變頻器等工控裝置，實現因地製宜的多元化教學，可針對不同的教材與教學大綱開展實訓項目；

不拘一格的運動實訓單元設計，運動實訓單元包括上料單元、搬運單元、分揀單元和倉儲單元，幾個單元之間位置可以互換，不拘於一種組合方式，物料流動形式具有多向性，全方位激發學員的創新思維；

多種驅動方式，本套設備集成了多種類型的電機，均可對同一負載進行驅動，如分揀機可以用三相異步電機通過變頻器帶動，也可以通過直流電機、步進電機或者伺服電機帶動，自由更換，訓練與考核學員綜合運用能力。

四、機電一體化綜合係統實訓實驗裝置配置與要求：

五、機電一體化綜合係統實訓實驗裝置可進行的實驗項目:

送料單元

搬運單元

分揀單元

倉儲單元

人機界麵單元
