一、機械手實訓裝置,機械手實訓台簡介

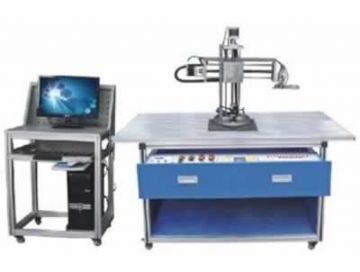

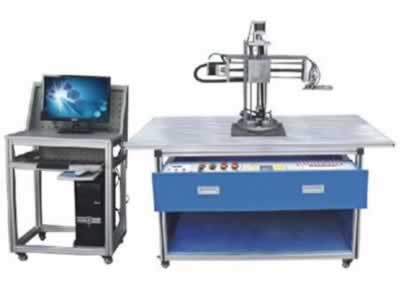

TRYJX-01機械手實訓裝置,機械手實訓台由鋁合金導軌式實訓台、機械手裝置、控製係統等組成。

機械手實訓裝置為坐標式機械手，可完成機械手旋轉、手臂垂直上下、手臂水平移動，手爪旋轉四個自由度的位置精確控製。同時配置晶體管式PLC可編程控製器，用於對整個機械手進行複雜地位置控製。該實訓設備的控製部分均采用標準式模塊設計，可分為電源模塊、PLC模塊、係統控製模塊。包含了機電一體化專業中所涉及的諸如步進電機驅動、機械傳動、氣動、可編程控製器、傳感器、等多項技術，給學生提供了一個綜合實訓環境，使學生學過的諸多單科專業知識在這裏得到全麵認識、綜合訓練和相互提升。機械手實訓裝置,機械手實訓台主要用於電氣、電工電子、自動化控製、機電一體化專業崗位技能實訓、考核，是各院校相關專業實訓室建設中最佳設備選擇之一。

二、機械手實訓裝置,機械手實訓台技術參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1200mm×750mm×1400mm；

4、整機功耗：≤1.0 kVA；

5、安全保護措施：實訓台桌麵采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

三、機械手實訓裝置,機械手實訓台功能特點

1)機械手的橫軸和豎軸的機械傳動采用高精密的滾珠絲杆，高精密的光杆導軌和直線軸承，配以先進地機械設計、精密的機械加工及裝配，可使機械手臂非常平穩地進行垂直和水平移動和水平方向旋轉及精確位置控製；

2)采用選進的步進電機作為橫軸和豎軸的動力源，可實現0.45度的細分，即每轉一圈需要800步，滾珠絲行程為4mm，則手臂每步位移精度為0.005mm,步進電機的正常單步角度為0.9，則手臂每步位移精度為0.01mm；

3)機械手臂和機械手爪水平方向旋轉采用高級減速直流電機傳動，配置光電傳感器及碼盤，可實現旋轉方向的精確位置控製；

4)機械手爪采用高精度氣動式手爪、配置高級電磁位置開關及兩位三通電磁閥，可實現快速準確地抓取和放開動作；

5)采用晶體管式PLC可編程控製器作為控製主機，配置傳感器，可實現PLC高級指令編程、光電傳感器的技術應用；

6)PLC各I/O點和傳感器、電機、各電器的連接線都被開放到控製模塊的安全插座上，學生可根據PLC程序和各電器的技術要求進行現場接線操作實訓，培訓學生實際動手接線能力；

7)配套鋁鋼式機械手台架，豎軸及橫軸采用經氧化處理的鋁型材，而台架的側麵及底麵采用1mm厚度經烤漆處理的鋼板，台架與地麵之間采用帶自鎖功能的萬向輪，使整個台架不但堅固耐用而且移動方便

8)機械手豎軸和橫軸的傳動軸為滾珠絲杆，導程為4mm ；機械手水平最大旋轉角度：270度；機械手水平最大旋轉角度：270度；
