循環送料係統實訓裝置

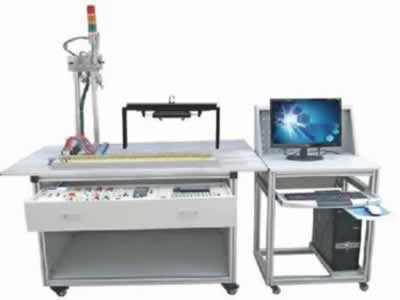

TRYSL-01循環送料係統實訓裝置

一、循環送料係統實訓裝置簡介：

TRYSL-01循環送料係統實訓裝置是針對機電一體化實訓教學的要求而研發的，它集PLC控製、位置控製、檢測、工控組態技術於一體的實訓教學裝置，通過傳感器信號采集、PLC編程、對交流電機、直流電機、送料小車進行較複雜的開關量控製、位置控製及時序邏輯控製，實現小車送料和裝料、物料提升的生產流水線運動過程，完成循環送料的功能。循環送料係統實訓裝置適合於機械製造及自動化、機電一體化、自動化、電氣工程等專業的《機電傳動與控製》、《運動控製》、《機電一體化技術》、《計算機控製技術》、《檢測與轉換技術》、《可編程控製技術》等課程開設實訓課。

二、循環送料係統實訓裝置技術參數

1.輸入電源：單相三線～220V±10%50Hz

2.工作環境：溫度-10℃～+40℃相對濕度≤85%（25℃）海拔＜4000m

3.裝置容量：＜0.5kVA

4.外形尺寸：1050mm×650mm×1500mm

三、循環送料係統實訓裝置係統組成

1.循環送料係統主體由底板、實訓桌（型材結構）、爬坡傳送帶、物料滑槽、送料小車、小車運行軌道及電氣控製等部分組成

2.控製麵板：由啟停控製開關，各個執行器的控製端均（jun1）已引出，方便接線

3.開關電源為輸入電源220VAC50Hz，提供直流電源DC24V

4.電氣控製由單相交流電機、減速直流電機、開關電源、光電傳感器、行程限位開關等器件組成。其中PLC可選用三菱主機為FX1N-24MR內置開關量I/O（14路開關量輸入/10路繼電器輸出）

四、循環送料係統實訓裝置實訓項目
