TRY-07PLC透明液壓傳動演示係統

一、PLC透明液壓傳動演示係統簡介

PLC透明液壓傳動演示係統是根據《液壓與氣壓傳動》、《氣動控製技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控製器（PLC）的完美結合,使液壓原理與自動控製理論能得到有效的運用。該係裝置除了可以進行常規的液壓基本控製回路實驗外，還可進行模擬液壓控製技術應用實驗、液壓技術課程設計，以及可編程控製器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。

該PLC液壓傳動實驗台係統適應於大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》《氣動控製技術》和《PLC可編程序控製器原理及應用》等相關課程的教學實驗，同時也可作為機、電和液壓一體化的綜合實驗台。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握液壓元件的結構，液壓回路的控製原理及設計方法等。還能通過實驗，掌握PLC可編程控製器的功能，控製原理及編程技巧等。

本PLC液壓傳動實驗台係統采用透明液壓元件、組合插式結構、活動油路接頭　通用電氣線路。利用附配工具材料，參照實驗指導書可以方便的進行各種常用液壓傳動的控製、實驗及測試。可以讓學生了解液壓油路及液壓元件內部的原理，結構及工作過程，是必備的液壓傳動教學儀器。

二、透明液壓傳動演示係統主要特點：

液壓繼電器控製實驗台主要由實驗桌及實驗支架，實驗支架底板采用鋁合金材料、模具衝孔一次成型（申請號：200620131203.5）、液壓元器件和電器控製器件，繼電器控製器組件等組成：

實驗桌及實驗支架有單組（單麵）設計金屬與塑料框架結構的支架，即單組為一張（2人座）實驗桌一套實驗器材，，可供學生在實驗桌前進行實驗。整體結構簡潔安裝拆卸靈活，實用性強。

1、液壓實驗組件采用活動按插結構,可同時進行一組實驗，實驗所需交直流電源采用固定形式，隻需進行簡單的連接即可完成實驗的組合。同時實驗設備還有繼電器控製和PLC(可選)控製單元,有利於學校選擇低成本的實驗設備。

2、電氣控製麵板輸入、輸出單元的腳是由PLC的腳引出，這樣在自行編程時可通過關掉PLC控製單元開關和PLC控製轉換板來實現多樣化的控製，從而實現PLC的功能資源共享。

3、實驗電磁閥采用低壓交流24V電源帶過載保護功能讓實驗更安全更有利的保護了實驗設備，並且裝置一隻漏電熔斷器（漏電保護器）因此可進行安全可靠的實驗。

4、電氣主控單元采用繼電器或可編程控製器（PLC）控製，可與計算機通訊，實現計算機智能控製，同時也可以采用獨立的繼電氣控製單元進行電氣控製。通過比較可以體驗PLC控製器在自動化控製中的優越和先進性，對加深理解PLC大有幫助。為了提高PLC利用效率，並且把PLC點數腳引到實驗台上，用戶可以利用PLC做其它的實驗項目。

5、該係統是目前較為理想的機、電、氣一體化的綜合實驗設備，具有實驗功能強適用範圍廣

三、液壓元件配置：

齒輪油泵、油箱、輔助油箱、郵箱擋塊頂板、油缸（帶行程撞塊）、彈簧回位油缸、增壓油缸、單向閥、液控單向閥、溢流閥、先導式溢流閥、接流閥、調速閥、順序閥、減壓閥、二位二通電磁換向閥、二位四通電磁換向閥、三位四通電磁換向閥、實芯雙出杆油缸、空芯雙出杆油缸、行程開關（常開）、行程開關（常閉）、壓力表、三通等。

四、PLC液壓傳動實驗台主要技術參數：

實驗演示桌外形尺寸：1500mm×700mm×1600mm

實驗支架尺寸：1060mm×900mm

可編程控製器（PLC）：日本鬆下FP1-C14型主機，8輸入、6輸出（繼電器輸出型）。

直流電源：輸入AC220V、輸出DC24V、AC24V

1、額定電壓：220V頻率：50Hz

2、電機型號：YET-80102額定電流：0.8A

3、額定功率：150W額定電壓：DC220V

4、調速範圍：0~1200rpm

5、齒輪油泵技術參數：

額定轉速：1450rpm工作壓力0—0.8Mpa流量：10L/main

液壓泵工作是離液壓台1.5m≤遠處噪聲58Db

五、PLC透明液壓傳動演示係統實驗項目：

六、透明液壓PLC控製實訓裝置配置清單

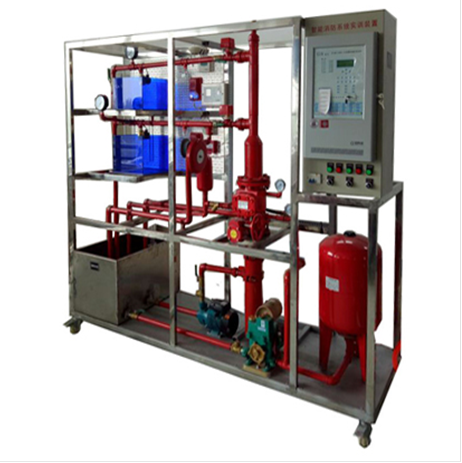

TRY-X3E智能消防噴淋及聯動係統實訓裝置

一、消防噴淋及聯動係統實訓裝置係統概述;

"消防聯動控製中心及噴淋滅火係統實訓裝置”依據[建築消防設計規範]進行標準設計該係統具有消防控製聯動中心、消防噴水滅火係統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，同時還能清楚的展示噴淋滅火係統的典型設備構成和係統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火係統的結構有一個全麵的了解，噴淋係統與聯動動控製中心係統實現聯網控製，探測器與聯動中心聯接實現手自動控製；完全實現現智能化大樓設計，掌握建築物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控製中心的聯動操作與設置，可與廣播電話中心的控製與操作設置，了解現代建築消防聯動設備係統原理和調試，熟悉消防的控製原理和工作過程。它適用於學習《建築滅火係統》、《樓宇給排水係統》、《樓宇消防控製係統》等專業課的中職業院校的實訓教學。

\s

二、消防噴淋及聯動係統實訓裝置係統特點

1、具有試驗性噴淋啟動功能，當自動控製係統出現故障時，可手動啟動噴淋泵

2、本身自帶控製器，可實現本地控製，也可實現消防報警聯動控製

3、模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化

4、噴淋泵和氣壓罐等關鍵設備分別采用知名設備，穩定型強

5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強製性產品認證

6、單片機采集係統

三、消防噴淋及聯動係統實訓裝置基本配置及參數

1.噴淋滅火係統配置

2.模型框架和水箱等主要部件全部使用不鏽鋼器件，保證不生鏽、不易老化，模擬兩層大樓噴淋滅火係統；模型係統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火係統的典型結構。

3.噴淋水泵：數量1台功率 750W    揚程：30米流量:8立方米/小時

4.高位水泵模擬氣壓罐：數量1台容積50升，功率 750W揚程：30米，0.3MP

5.濕式報警閥：數量1台口徑：Ф100mm額定工作壓力1.2MPa

6.玻璃球噴頭：數量6個68℃溫級

7.水流指示器：數量2個靈敏度15L-37.5L/min

8.感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級

9.感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級

10.電源控製屏

提供交流電源：單相交流電220V 50Hz，帶有過流保護

11.火災報警控製器(聯動型)

(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息

(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

(3)256條事件記錄，記錄控製器運行中的各種事件，可隨時查閱

(4)可以現場編輯聯動公式

(5)2個總線回路，可連接254個現場器件

(6)1個 RS485 通訊口，用於同火災顯示盤、設備操作盤、滅火控製盤進行通訊，可接16台火災顯示盤；2台設備操作盤；4台（8區）滅火控製盤

5、探測器

配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

6、輸入模塊、控製模塊輸入模塊

主要用於壓力開關等信號檢測，控製模塊主要用於控製排煙閥、送風閥、卷簾門等設備。

7、聯動盤現場接口

(1)三線控製，接線部分簡潔方便，輕鬆實現啟停回答功能；

(2)兩種輸出控製方式可供選擇，電平輸出和脈衝輸出。

8、手動報警按鈕

火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控製器發出火警信號。

9、消防栓按鈕

火災時按下壓片控製器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，複位時，滑下滑動蓋，按下複位按鈕。

10、聲光報警器、警鈴

現場發生火災接到控製信號後，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

三、技術參數

1、輸入電源：單相三線～220V±10%  50Hz

2、環境溫度：+4℃～+45℃

3、裝置容量：＜3000kVA

4、外形尺寸：2200mm×680mm×2000mm

5、安全保護：具有漏電自動保護裝置

四、實訓項目

實訓項目一：控製台及自動噴水滅火係統原理的認識實驗

實訓項目二：火警狀態下自動啟動噴水滅火係統的模擬

實訓項目三：火警狀態下手動啟動噴水滅火係統的模擬

實訓項目四：四種類型噴頭的噴水實驗

實訓項目五：未端試水裝置的實驗

實訓項目六：排氣閥的認識實驗

實訓項目七：自動噴水滅火係統與報警主機的聯網實驗

實訓項目八：自動噴水滅火係統的連接與噴頭的安裝

實訓項目九：自動噴水滅火係統故障的設置與排除

實訓項目十：按線路圖將各部分連線

實訓項目十一：設計並安裝一個簡易應用係統

實訓項目十二：全真滅火及噴頭性能測試的擴展實驗

實訓項目十三：消防聯動動主機的設置

實訓項目十四：消防聯動主機的聯動編程

實訓項目十五：.消防探測器的便用與編碼

友情提示：
1、設備采購：請核對智能消防噴淋及聯動係統實訓裝置的貨物型號，核實智能消防噴淋及聯動係統實訓裝置的數量及配件，及智能消防噴淋及聯動係統實訓裝置數量。
2、設備安裝調試和培訓：為用戶現場安裝智能消防噴淋及聯動係統實訓裝置實驗室設備，並進行智能消防噴淋及聯動係統實訓裝置操作培訓。
3、質保：上海荔枝视频app教儀將為用戶提供智能消防噴淋及聯動係統實訓裝置產品說明書內的質保條件和質保期，在質保範圍內提供對智能消防噴淋及聯動係統實訓裝置的免費維修，超出條件承諾時提供對智能消防噴淋及聯動係統實訓裝置的有償提供維修；
4、貨期： 智能消防噴淋及聯動係統實訓裝置 的發貨期為參考值，如您需要確認 智能消防噴淋及聯動係統實訓裝置 的精確貨期，請與上海育聯的銷售人員聯係；
5、如需了解 智能消防噴淋及聯動係統實訓裝置 更多的信息和幫助，請致電：021-63811399 ，我們將由專業人員為您提供有關智能消防噴淋及聯動係統實訓裝置更多的產品信息和技術支持。
