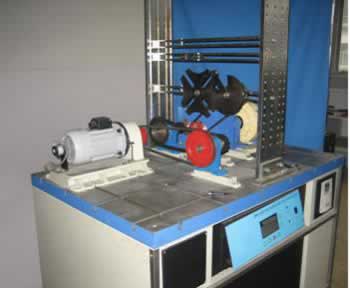

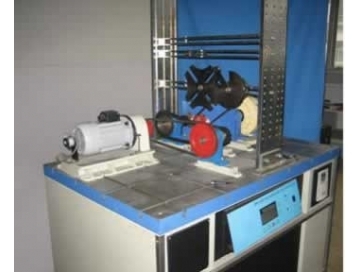

TRYJX-108機械係統集成創新組合及綜合參數測試分析實訓台

（一）機械係統集成創新組合及綜合參數測試分析實訓台簡介：

TRYJX-108機械係統集成創新組合及綜合參數測試分析實訓台是專門為機械係統認識、創新設計、拚裝、檢測分析提供的開放式的實踐平台，是麵向二十一世紀機械設計類本科首開經典實訓之一，用於《機械設計》課程、課程設計及畢業設計，由於該實訓台不僅具有機械傳動設計部分，還有執行機構設計部分，因此該實訓設備具備了高度的機械係統集成，具備了完備的概念。

（二）機械係統集成創新組合及綜合參數測試分析實訓台主要技術參數：

交流變頻電機功率：0.75KW；同步轉速1500r/min;

磁粉製動器加載範圍：0～50N.m；

變頻控製器：功率0.75KW；

調速範圍：0-800rpm，係統最高轉速0-600rpm;

角位移傳感器：電壓/脈衝數5V/360P2個；5V/1000P1個；

壓力傳感器：5kg1個；50kg1個；精度0.05；

安裝最大中心高：130mm；

外形尺寸：1100X750X1600mm；

重量：480kg

（三）機械係統集成創新組合及綜合參數測試分析實訓台主要原理說明：

1、檢測原理：實訓設備利用測力傳感器，與光電測速傳感器檢測機械係統的輸入及輸出的轉速和轉矩，並通過數據采集係統進行采集處理，數據通過串口通訊輸入至計算機，形成可視化的適時變化曲線。

2、測量轉矩原理：由於力矩使拉杆質點受力，采集係統采集測力傳感器的信號，將其測量值乘以質點到轉動中心的距離即得到轉矩值。以上計算均在計算機內自動完成。

（四）機械係統集成創新組合及綜合參數測試分析實訓台性能特點：

1、該實訓設備采用模塊化結構，配備了最齊全的傳動零部件庫；

2、實訓台工作平台采用鑄鐵件，厚50mm，經過刨、銑、磨、精鏟，平整美觀、

3、測試係統采用流行的高端高精度的單片機集成係統，並可采用USB接口與計算機直接連接，可實現程控起停、調速、程控加載及電機的反饋控製；

4、實訓台電控操作麵采用了國內外流行先進的超高亮、寬視角液晶顯示屏（240X128點陣），全中文顯示，清晰、直觀。

（五）機械係統集成創新組合及綜合參數測試分析實訓台主要實訓內容：

1、認識組成機械係統常用的零部件及安裝方式；

2、根據負載的形式設計不同傳動比、不同傳動路徑的傳動係統方案，並對係統進行評價；

3、組合拚裝40種以上的機械傳動係統方案；

4、檢測實際機械係統的傳動效率；

5、執行機構方案設計及拚裝。（7種）
