曲柄滑塊導杆凸輪組合及機構實訓台

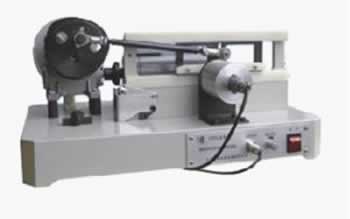

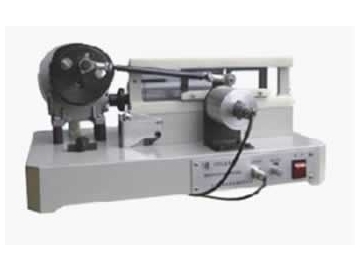

TRYJX-106曲柄滑塊導杆凸輪組合及機構實訓台

（一）曲柄滑塊導杆凸輪組合及機構實訓台主要技術參數：

角位移傳感器：輸出電壓:0～5V;脈衝數：1000P1支

光電盤：180p

直流電機：125W轉速：0－1500rpm

蝸輪減速箱速比：1/10

主軸調速範圍：0～150rpm

外形尺寸：500×380×300mm

（二）曲柄滑塊導杆凸輪組合及機構實訓台實訓內容：

1、滑塊線位移、線速度、線加速度等運動特性。

2、搖杆角位移、角速度、角加速度等運動特性。

3、曲柄的轉速及回轉不勻率。

4、比較曲柄導杆滑塊機構與曲柄滑塊機構的性能差別。

5、比較曲柄導杆搖杆機構與曲柄搖杆機構的性能差別。

6、曲柄長度、連杆長度都可調整，分析該參數改變，對機構運動特性的影響。

7、等加速凸輪與偏心凸輪直動從動杆運動規律的比較。

8、平底從動杆與滾子從動杆運動規律的差異。

9、各機構的動畫效果圖及其理論曲線。

10、實測曲線與理論曲線的比較。

（三）曲柄滑塊導杆凸輪組合及機構實訓台性能特點：

1、該實訓設備顯著特點是一機多用，采用模塊結構，一台設備可實現五種機構的快速拚裝及測試（曲柄滑塊機構、曲柄導杆滑塊機構、曲柄搖杆機構、曲柄導杆搖杆機構、凸輪機構）

2、杆構件的長度可進行無級調節、分析該參數改變對機構運動特性的影響；

3、配備專用的計算機測控軟件，功能強大，可實時動態繪製機構運動特性曲線，進行運動模擬仿真，實訓數據保存打印，實訓報告生成等。
