TRYJX-104機構係統搭接與測試實驗台

一、機構係統搭接與測試實驗台描述：

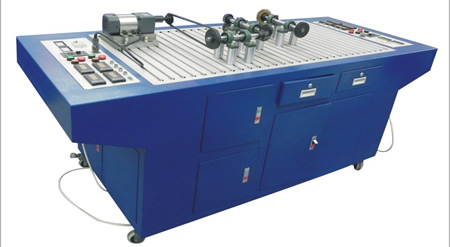

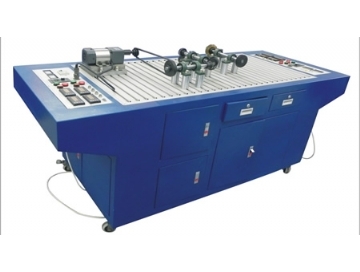

TRYJX-104機構係統搭接與測試實驗台包含轉速傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動係統測試所需的高精度傳感器，從而滿足測試不同傳動係統、不同搭接方式的傳動性能，並實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能。

二、機構係統搭接與測試實驗台主要特點：

1）安裝平台采用標準T型槽鋁合金型材拚接而成，活動支座間的距離可任意調節，搭接靈活機動，可拚裝由帶傳動、鏈傳動、定軸輪係、周轉輪係、平麵連杆等機構組裝的各種不同類型的複雜機構係統。

2）所有傳動輪係采用光杆支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。

3)該實驗台和聯接方式具有設計巧妙，使用調節範圍大，拆裝輕鬆方便，結構緊湊，元件之間的通用性好，拚裝方案多等特點;

4)可組成性能各異的機械傳動係統，有利於培養學生機械傳動係統方案的設計能力。

5)該實驗台是一種全開放式實驗台，可同時供多名學生四周安裝、調試實驗，可有效利用實驗設備和減少實驗室占地麵積；

6)配置了高精度的轉速傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器，使得測試數據精確可靠。

三、主要技術參數：

1）直線位移傳感器精度：0.2%量程：0-200mm輸出電壓：0-5V1隻

角位移傳感器精度：0.2%脈衝數：500輸出電壓：0-5V2隻

擺動移傳感器精度：0.2%量程：0-365度輸出電壓：0-5V1隻

轉速傳感器精度：0.2%量程：0-1000r/min輸出電壓：0-5V2隻

2）測試軟件配送1套

3）供電電源：220V50HZ

4）交流調速電機：90W

5）調速範圍：0-120rpm

6）實驗台外型尺寸：2000x800x860

7）實驗台重量：約165(KG)

8）電腦櫃；560*600*840（mm）

四、實驗內容

（包含了基礎機械傳動係統的任意搭接實驗、傳動性能測試實驗等）
