變頻空調電氣實訓考核裝置

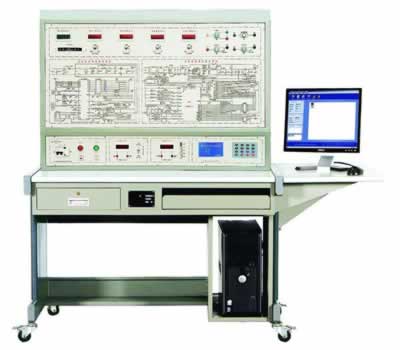

TRYJD-02B變頻空調電氣實訓考核裝置

一、變頻空調電氣實訓考核裝置簡介

TRYJD-02B變頻空調電氣實訓考核裝置是為大中專院校的製冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用於“製冷原理及應用”、“製冷空調技術”、“製冷空調設備維修與操作”等教學實訓要求。該裝置集電氣控製係統、故障模擬係統為一體，布局合理、造型美觀大方。

實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、製冷類專業《製冷設備維修工（高級）》、《製冷設備原理與維修》、《製冷工技師》等課程的培訓和考核。

二、變頻空調電氣實訓考核裝置特點

1.裝置直觀展示了變頻空調電路控製工作原理，便於教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、直流電壓表、溫度表及相應的信號指示，使整個變頻空調係統的實時工作狀態一目了然；麵板印有變頻空調電氣控製係統原理圖，並設有相應測試點

2.裝置設有設故排故功能，提供故障對象的測試點，可開設應用性的實訓項目，有較強的實訓性。有利於學生將理論應用於實際，並培養學生實際操作動手能力；有利於開展技能鑒定、考核工作

3.設有電流型漏電保護裝置

三、變頻空調電氣實訓考核裝置基本裝備

1.實訓台鐵質雙層亞光密紋噴塑結構，鋁質麵板。桌麵為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用於放置工具及資料等。

2.變頻空調電氣係統1套包括熱泵型變頻分體空調所必需的一些部件，如室內機控製主板、室外機控製主板、PWM驅動電路等。

四、變頻空調電氣實訓考核裝置技術參數

1.輸入電源：單相三線～220V±10%50Hz

2.裝置容量：＜1kVA

3.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）海撥＜4000m

五、變頻空調電氣實訓考核裝置實訓項目

1.了解變頻空調控製部分結構及原理

2.了解變頻空調各模塊在整個控製部分中的作用

3.掌握變頻空調電氣控製線路原理

4.變頻空調電器元件的測量及係統運行

5.變頻空調的故障與分析

（1）紅外接收管壞

（2）室內環境溫度傳感器開路

（3）室內盤管溫度傳感器開路

（4）室內風機轉速傳感器開路

（5）步進電機壞

（6）室內風機壞

（7）變壓器T1壞，無輸出

（8）室內機7805壞，無輸出

（9）繼電器RY1線圈開路

（10）U1芯片壞

（11）蜂鳴器壞

（12）室外風機壞

（13）四通閥線圈壞

（14）室外環境溫度傳感器壞

（15）室外盤管溫度傳感器壞

（16）整流橋壞

（17）壓縮機電機壞

（18）變壓器T2壞，無+15V輸出

（19）變壓器T2壞，無+12V輸出

（20）室外機7805壞，無輸出

（21）控製風機繼電器RY03壞

（22）控製四通閥繼電器RY04壞

（23）IC03芯片壞

（24）室內機室外機通訊線斷
