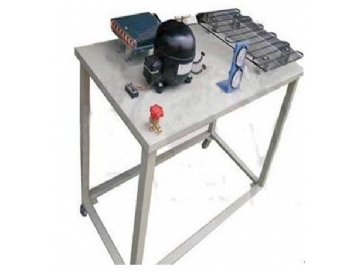

變頻空調/冰箱製冷製熱實訓考核裝置

TRYJD-02K變頻空調/冰箱製冷製熱實訓考核裝置

一、變頻空調/冰箱製冷製熱實訓考核裝置簡介

 TRYJD-02K變頻空調/冰箱製冷製熱實訓考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、製冷類專業《製冷設備維修工（初級、中級、高級）》、《家用製冷設備原理與維修》、《製冷空調裝置操作安裝與維修》、《小型製冷裝置》、《小型製冷與空調裝置》等課程。

二、變頻空調/冰箱製冷製熱實訓考核裝置特點

1.係統集模擬空調、模擬冰箱於一體，采用真實的製冷機組，滿足實際教學

2.裝置配置了2套係統，空調係統1套、直冷/間冷式電冰箱綜合係統1套，可同時滿足對空調、冰箱實訓操作考核的要求

3.整套實訓裝置集空調、冰箱的製冷係統、電氣控製係統、故障模擬係統於一體，係統真實完整,結構清晰、緊湊，與實際空調、冰箱製冷係統、電氣係統一致

4.實訓裝置直觀展示了熱泵型分體空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈使整個熱泵分體空調係統、冰箱係統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分

5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作

三、變頻空調/冰箱製冷製熱實訓考核裝置基本裝備

本實訓裝置主要由電源控製屏、實訓桌、故障箱、測試箱等組成。

（一）電源、儀表控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

1.交流電源控製單元：單相三線製220V交流電源供電，交流電壓表2隻測量範圍０～250V,用於監測電網電壓，交流電流表2隻測量範圍分別為０～5A、０～10A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製控製屏總電源，控製屏的供電由鑰匙開關控製

2.製冷係統壓力檢測單元：提供4隻真空壓力表，測量範圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用於測量空調、冰箱係統的高、低壓側壓力

3.溫度檢測單元：提供三位半數字溫度表2隻，用波段開關切換，顯示不同點的溫度變化情況

4.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定，有利於實訓室的布局。

（三）實訓排故

1.故障係統

提供模擬空調與模擬冰箱故障箱各1個，提供常見的故障設置點，用來模擬係統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量20個、冰箱模擬故障開關量18個，滿足多點故障設置要求。

（四）須配置清單

工具配置

熱泵空調係統部分

間冷式電冰箱係統部分

四、變頻空調/冰箱製冷製熱實訓考核裝置技術參數

1.輸入電源：單相三線～220V±10%50Hz

2.裝置容量：＜1.2kVA

3.外形尺寸：1580mm×730mm×1700mm

4.製冷劑類型：空調R22、冰箱600a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、變頻空調/冰箱製冷製熱實訓考核裝置實訓項目

初級技工基本技能實訓

1.製冷係統專用工具的基本操作

2.製冷係統管件焊接

3.製冷係統的檢漏

4.製冷係統的抽真空與充注製冷劑

中級技能實訓（設計、安裝、調試及檢修）

5.變頻空調係統調試

6.直冷電冰箱係統調試

7.間冷電冰箱係統調試

8.冰箱製冷係統故障

9.變頻空調製冷係統故障

10.電冰箱檢測與故障分析

11.變頻空調檢測與故障分析
