工業自動化綜合實訓考核裝置

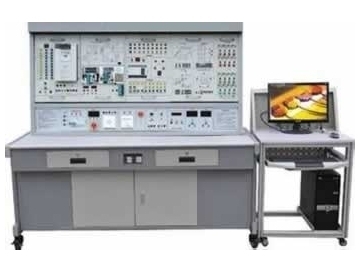

TRYG-01工業自動化綜合實訓考核裝置

一、工業自動化綜合實訓考核裝置功能簡介：

TRYG-01工業自動化綜合實訓考核裝置是集單片機、可編程控製器(PLC)、變頻調速器於一體的工業自動控製理論的理想教學實訓考核設備。

單片機：采用目前廣為流行的51係列單片機，並配有51仿真器及編程器，實訓係統采用掛箱結構和多功能實訓考核係統。因此實訓設備不僅僅局限於實訓，同時可以進行單片機的程序開發和單片機的考核，還提供多種參考實訓程序，是目前較為全麵的單片機實訓考核係統。

可編程控製器(PLC)：采用目前較為流行的日本三菱FX1N主機，實訓程序采用掛箱結構，主機所有I/O口通過接線端子輸出，與各實訓掛箱的連接極為方便，所有連接均（jun1）采用接插件形式，插撥方便、接觸可靠、連線快捷，可以反複使用。實訓考核裝置提供典型的工控實訓程序，通過實訓實訓程序可以了解和掌握PLC的原理及工作過程，為參加工作打下堅實基礎。

變頻器：采用日本三菱FR-A4540-1.5K主機，主機所有接口通過接線端子輸出，使學生通過實訓極易掌握變頻器的原理和運用，是目前較為理想的變頻調速實訓考核裝置。

二、工業自動化綜合實訓考核裝置技術參數：

1、實訓台：外形尺寸：1500mm×700mm×760mm

1、實訓屏尺寸：1500mm×800mm

3、輸入電壓：AC380V

4、輸出電壓：AC380VAC220VDC24VDC5V

5、具有三相漏電保護：

6、具有緊急停止開關：

7、PLC主機型號：三菱FX1N-40MR

8、變頻器主機型號：三菱FR-A4540-1.5K

9、51仿真器、編程器型號：BF51
