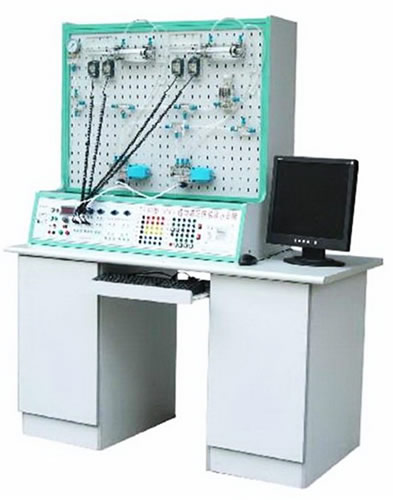

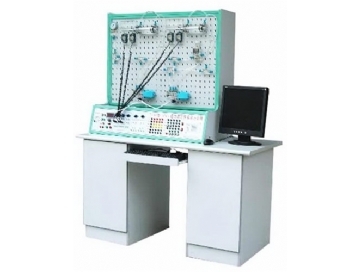

PLC透明液壓傳動演示係統

TRY-07PLC透明液壓傳動演示係統

一、PLC透明液壓傳動演示係統簡介

PLC透明液壓傳動演示係統是根據《液壓與氣壓傳動》、《氣動控製技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控製器（PLC）的完美結合,使液壓原理與自動控製理論能得到有效的運用。該係裝置除了可以進行常規的液壓基本控製回路實驗外，還可進行模擬液壓控製技術應用實驗、液壓技術課程設計，以及可編程控製器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。

該PLC液壓傳動實驗台係統適應於大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》《氣動控製技術》和《PLC可編程序控製器原理及應用》等相關課程的教學實驗，同時也可作為機、電和液壓一體化的綜合實驗台。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握液壓元件的結構，液壓回路的控製原理及設計方法等。還能通過實驗，掌握PLC可編程控製器的功能，控製原理及編程技巧等。

本PLC液壓傳動實驗台係統采用透明液壓元件、組合插式結構、活動油路接頭　通用電氣線路。利用附配工具材料，參照實驗指導書可以方便的進行各種常用液壓傳動的控製、實驗及測試。可以讓學生了解液壓油路及液壓元件內部的原理，結構及工作過程，是必備的液壓傳動教學儀器。

二、透明液壓傳動演示係統主要特點：

液壓繼電器控製實驗台主要由實驗桌及實驗支架，實驗支架底板采用鋁合金材料、模具衝孔一次成型（申請號：200620131203.5）、液壓元器件和電器控製器件，繼電器控製器組件等組成：

實驗桌及實驗支架有單組（單麵）設計金屬與塑料框架結構的支架，即單組為一張（2人座）實驗桌一套實驗器材，，可供學生在實驗桌前進行實驗。整體結構簡潔安裝拆卸靈活，實用性強。

1、液壓實驗組件采用活動按插結構,可同時進行一組實驗，實驗所需交直流電源采用固定形式，隻需進行簡單的連接即可完成實驗的組合。同時實驗設備還有繼電器控製和PLC(可選)控製單元,有利於學校選擇低成本的實驗設備。

2、電氣控製麵板輸入、輸出單元的腳是由PLC的腳引出，這樣在自行編程時可通過關掉PLC控製單元開關和PLC控製轉換板來實現多樣化的控製，從而實現PLC的功能資源共享。

3、實驗電磁閥采用低壓交流24V電源帶過載保護功能讓實驗更安全更有利的保護了實驗設備，並且裝置一隻漏電熔斷器（漏電保護器）因此可進行安全可靠的實驗。

4、電氣主控單元采用繼電器或可編程控製器（PLC）控製，可與計算機通訊，實現計算機智能控製，同時也可以采用獨立的繼電氣控製單元進行電氣控製。通過比較可以體驗PLC控製器在自動化控製中的優越和先進性，對加深理解PLC大有幫助。為了提高PLC利用效率，並且把PLC點數腳引到實驗台上，用戶可以利用PLC做其它的實驗項目。

5、該係統是目前較為理想的機、電、氣一體化的綜合實驗設備，具有實驗功能強適用範圍廣

三、液壓元件配置：

齒輪油泵、油箱、輔助油箱、郵箱擋塊頂板、油缸（帶行程撞塊）、彈簧回位油缸、增壓油缸、單向閥、液控單向閥、溢流閥、先導式溢流閥、接流閥、調速閥、順序閥、減壓閥、二位二通電磁換向閥、二位四通電磁換向閥、三位四通電磁換向閥、實芯雙出杆油缸、空芯雙出杆油缸、行程開關（常開）、行程開關（常閉）、壓力表、三通等。

四、PLC液壓傳動實驗台主要技術參數：

實驗演示桌外形尺寸：1500mm×700mm×1600mm

實驗支架尺寸：1060mm×900mm

可編程控製器（PLC）：日本鬆下FP1-C14型主機，8輸入、6輸出（繼電器輸出型）。

直流電源：輸入AC220V、輸出DC24V、AC24V

1、額定電壓：220V頻率：50Hz

2、電機型號：YET-80102額定電流：0.8A

3、額定功率：150W額定電壓：DC220V

4、調速範圍：0~1200rpm

5、齒輪油泵技術參數：

額定轉速：1450rpm工作壓力0—0.8Mpa流量：10L/main

液壓泵工作是離液壓台1.5m≤遠處噪聲58Db

五、PLC透明液壓傳動演示係統實驗項目：

六、透明液壓PLC控製實訓裝置配置清單
