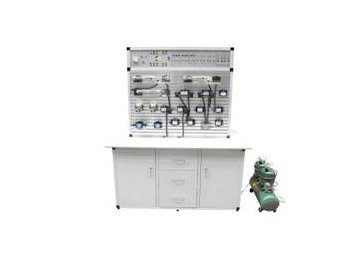

氣動PLC控製實訓設備

TRY-QD23氣動PLC控製實訓設備

一、氣動PLC控製實訓設備主要技術參數

1、電源AC220V50HZ

2、直流電源：輸入AC220V，輸出DC24V/2A

3、可編程控製器（PLC）：鬆三菱FX1N－20MR主機12輸入8輸出（繼電器輸出方式）

4、空氣壓縮機（基本配置小型機）電機功率：360W,電源：AC220V

5、公稱容量：10L

6、額定輸出氣壓0.7Mpa

7、實訓裝置外型尺寸：1400mm×900mm×760mm

8、實訓台支架尺寸：1050mm×350mm×1020mm

二、氣動PLC控製實訓設備主要特點

1、TRY-QD23氣動PLC控製實訓設備主要由實訓桌及實訓支架、氣動元件和電氣控製器件、可編程控製器（PLC）等組件組成。

2、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗麵板（麵板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。

3、實訓氣源壓力低，電氣控製采用低電壓直流24V電源；實訓氣路、控製電路安全可靠，設有手動、自動、順序等控製功能。

4、實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較突出PLC可編序控製的優越性和先進性，加深對PLC編程器的了解與掌握。

三、氣動PLC控製實訓設備氣動基本實訓回路舉例
