TRYQPC-T3液壓氣動PLC控製實驗台

（鋁槽式鐵桌）

一、液壓氣動PLC控製實驗台概述

TRYQPC-T3鋁槽式鐵桌液壓氣動PLC控製實驗台是我公司根據高校機電一體化對氣、電、液控製的教學大綱要求，在我公司產品YY-18透明液壓傳動演示係統的基礎上，綜合了我公司氣動PLC與液壓PLC控製實驗設備的優點，采用了開放型綜合實驗台結構，廣泛征求專家教授與老師的意見，經不斷創新改進研製而成的。是目前集氣動控製技術、液壓傳動控製技術以及PLC可編程序控製器控製技術於一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控製。可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。

液壓實驗元件均為透明有機材料製成，透明直觀。便於了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。

氣動實驗與液壓實驗電氣主控單元配備2套PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製。同時，以氣動及液壓回路為控製對象，加強對PLC可編程序控製器的學習及應用。

同時，配備獨立的繼電器控製單元進行電氣控製，簡單實用。通過與PLC比較，，可以加深對PLC可編程序控製器的了解及掌握。

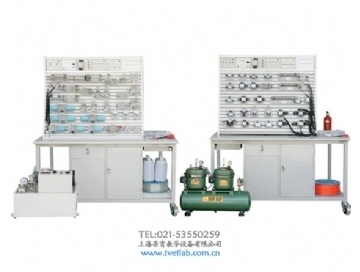

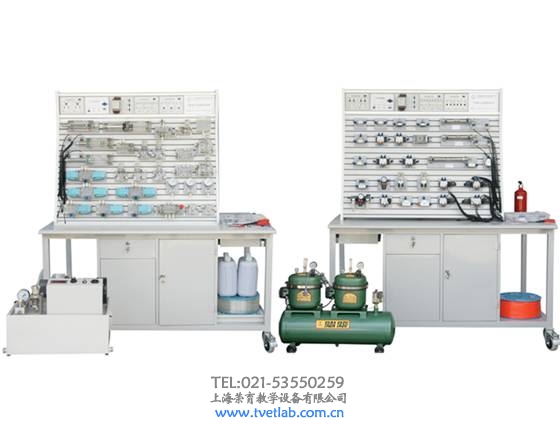

液壓氣動PLC控製實驗台

二、液壓氣動PLC控製實驗台組成

實驗係統采用“二合一”雙麵結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙麵同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

該實驗台采用了鋁合金材料。美觀大方，堅固耐用，操作方便。基本配置為：氣動實驗元件1；氣動實驗PLC電氣控製係統1套；氣動實驗繼電器控製模塊1套；低噪音空壓機1台；液壓實驗元件1套，液壓實驗PLC電氣控製係統1套；液壓實驗繼電器控製模塊1套；液壓實驗泵站1台。（計算機根據學校要求另行配置）

本實驗係統采用專用獨立液壓實驗泵站，配直流電機無級調速係統，而且電機速度控製係統內部具有安全限速功能，可以對輸出的最高速度進行限製。同時配有數字式高精度轉速表，實時測量泵電機組的轉速。並且配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。泵站配有多路壓力油輸出及回油，可同時對多路液壓回路進行供油回油。並采用閉鎖式快速接頭，以利於快速接通或封閉油路。實現油箱、油泵、直流電機、直流電源及控製係統、轉速測控一體化設計。

利用此套實驗設備既可分別獨立地進行氣動控製、液壓控製相應的基本回路及其應用實驗，以及PLC編程及控製實驗；同時，也可綜合地進行相互配合的實驗：如實現氣-電控製，氣-液控製，電-液控製，以及氣-電-液綜合控製等。

三、液壓氣動PLC控製實驗台技術參數

1．電源：AC:220V50HZ

2．實驗台外形尺寸：鐵桌：1600mm×1000mm×820mm木桌：1500mm×1000mm×760mm

3．實驗支架尺寸：鋁槽支架1140mm×600mm×920mm插孔支架：1130mm×500mm×770mm

4．PLC可編程序控製器：三菱FX1s-14MR型PLC(可根據客戶要求選擇），8輸入、6輸出。

5．低噪音空氣壓縮機（WY5.2雙頭靜音氣泵）：電源AC220V功率：175W×2隻氣罐容積：18L

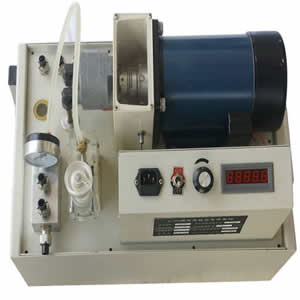

6.實驗專用齒輪泵站（配數字轉速表）

工作電源：AC：220V

電機功率：750W

電機調速範圍：0-1500轉/分

油箱容積：25L

安全限速範圍：1000-1500轉/分油泵輸出最高工作壓力：2.5MPa

安全壓力設定範圍：0.3-2.5MPa

液壓泵工作時離液壓台1.5m遠處噪聲≤58dB

四、液壓氣動PLC控製實驗台實驗項目

（一）、氣動基本控製回路實驗

1.單作用氣缸的換向回路	2.雙作用氣缸的換向回路
3.單作用氣缸速度控製回路	4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路	6.速度換接回路氣動-液壓-PLC綜合控製實驗齒輪泵
7.緩衝回路	8.二次壓力控製回路
9.高低壓轉換回路	10.計數回路
11.延時回路	12.過載保護回路
13.互鎖回路	14.單缸單往複控製回路
15.單缸連續往複動作回路	16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路	18.雙缸同步動作回路
19.四缸聯動回路	20.卸荷回路
21.或門型梭閥的應用回路	22.快速排氣閥應用回路

（二）、液壓傳動基本回路實驗

1.用換向閥的換向回路	2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路	4.壓力調定回路
5.二級壓力回路	6.用減壓閥的減壓回路
7.用增壓缸的增壓回路	8.用換向閥的卸載回路
9.進油節流調速回路	10.回油節流調速回路
11.調速齒輪泵調速回路	12.調速齒輪泵和調速閥的複合調速回路
13.流量閥短接的速度換接回路	14.二次進給回路
15.用順序閥的順序動作回路	16.用壓力繼電器的順序動作回路
17.用行程開關的順序動作回路	18.用行程換向閥的順序動作回路

氣動液壓PLC控製實訓台標準配置清單：

序號	分類	項目	型號規格	配置數量	備注
1	實訓台	實訓桌	本公司設計製造	1張
2		實訓支架（A麵氣動B麵液壓）	本公司設計製造	1隻
3		氣動皮管	PU氣管6×4	100米
4	氣源	壓縮機	WY5.2—雙頭	1隻
5	氣動組合元件	氣動元件固定配置板	本公司設計製造	2塊
6		手動換向閥	4H210-08	1隻	木桌型配在桌內
7		氣容	本公司設計製造	1隻	木桌型配在桌內
8		單作用缸	QGX25×100	1隻
9		雙作用缸	QGX25×100	2隻
10		旋轉氣缸	本公司設計製造	1隻
11		三聯件	AC2000三聯件	1隻
12		減壓閥（帶壓力表）	AR2000	1隻
13		單電磁換向閥（二位五通）-配連接線	4V210-08（DC24V）	2隻
14		雙電磁換向閥（二位五通）-配連接線	4V220-08（DC24V）	1隻
15		雙電磁換向閥（三位五通）-配連接線	4V230-08（DC24V）	1隻
16		單氣控換向閥（二位五通）-配連接線	4A210-08	2隻
17		雙氣控換向閥（二位五通）-配連接線	4A220-08	2隻
18		行程閥（機控）	MOV-2	2隻	其一隻裝在缸體上
19		行程閥（按鈕）	MOV-3A	1隻
20		或門型梭閥（有機玻璃）	本公司設計製造	2隻
21		快速排氣閥	本公司設計製造	2隻
22		單向節流閥	RE-02	2隻
23		單向節流閥	JSC601	7隻	裝在各種氣缸體上
24		單向閥（有機玻璃）	本公司設計製造	2隻
25		順序閥	本公司設計製造	2隻
26	氣動電器控製	微動行程開關（常開2隻、常閉2隻）	本公司設計製造	4隻	裝在雙作用缸上
27		PLC直流電源單元（DC：24V）	本公司設計製造	1隻
28		PLC編程器控製單元		1隻
29		PLC電器輸入單元	本公司設計製造	1隻
30		PLC電器輸出單元	本公司設計製造	1隻
31		繼電器控製單元	本公司設計製造	1隻
32		單元電器連接電纜	本公司設計製造	3條
33		220V電源線	本公司設計製造	1條	配小三線插頭
34	工具配件盒	氣動專用工具配件箱	菲力格-300 300×200×62	1隻
35		螺絲刀6×100(一字、十字)、尖嘴鉗、螺絲刀3×80(一字、十字)、卷筆刀、活動板手150×19、剪刀、內六角扳手M4、M5、M6、		各1隻
36		三通及L形支架（T型三通）	6、	6隻
37		五通及L形支架	6	4隻
38		氣孔塞頭	6	25隻
41		Y型減徑三通8-2×61隻（氣泵上）生料帶1個、保險絲2.5A5隻微動行程開關（配件）2隻氣泵電源開關1隻 601-6、602-6氣動彎頭各2隻		1套

42	泵站	拖動直流電機及專用直流電源、數字轉速表及傳感器	本公司設計製造
43	泵站	齒輪油泵、溢流閥、壓力表、油箱、溫度液位計、濾油器	本公司設計製造
44	液壓組合元件	液壓元件固定配置板	本公司設計製造	2長+1短
45		雙作用油缸（帶行程撞塊）		2隻
46		彈簧回位油缸		1隻
47		增壓油缸		1隻
48		輔助油箱		1隻
49		單向閥		2隻
50		液控單向閥		2隻
51		溢流閥（直動式）		2隻
52		節流閥（直動式）		1隻
53		調速閥		2隻
54		順序閥		2隻
55		減壓閥（先導式）		1隻
56		二位二通電磁換向閥		1隻
57		二位四通電磁換向閥		2隻
58		“O”型三位四通電磁換向閥		1隻
59		“H”型三位四通電磁換向閥		1隻
60		“M”型三位四通電磁換向閥		1隻
61		二位四通行程換向閥		1隻
62		三位五通手動換向閥		1隻
63		壓力繼電器		1隻
64		壓力表		3隻
65		微動行程開關（常開2隻+常閉2隻）		2+2隻
67		三通四通組件（三通7隻、四通5隻）		1套
69		紙巾		3包
70		油槽		1個
71		透明液壓皮管φ8		1盤
72		油盤(濾油網)		1個
73		專用液壓油		20Kg
74	液壓電器控製	電磁閥通用連接線		3根
75		壓力繼電器插頭線		1根
76		直流電源單元		1個
77		PLC編程器控製單元		1個
78		PLC輸入單元		1個
79		PLC輸出單元		1個
80		繼電器控製單元		1個
81		單元電器連接電纜		3條
82		220V電源線		1條	配小三線插頭
83	工具配件盒	液壓專用工具配件箱300×200×62	菲力格-300	1隻
84		螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字) 剪刀、活動板手、尖嘴鉗、卷筆刀、內六角扳手M4、M5、M6 內卡簧鉗、外卡簧鉗、高壓接頭扳手、快速接頭助拔器		各1隻
85
86
87		油塞50隻、快速接頭15隻、各密封圈1袋、		1套
89		圓柱支架6隻、皮管壓板10隻鋁槽T形螺母30隻內六角螺絲M6×15=20枚M6×25=20枚M6×35=10枚		1套
90	資料	透明液壓實訓指導書	本公司設計製造	2冊	液壓麵配置
91		氣動實訓指導書	本公司設計製造	2冊	氣動麵配置
92		PLC編程軟件及應用程序光盤		1張
93		編程通訊電纜(適配器)		1條	雙麵共用
