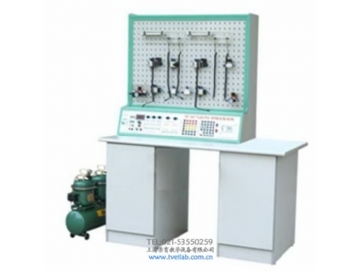

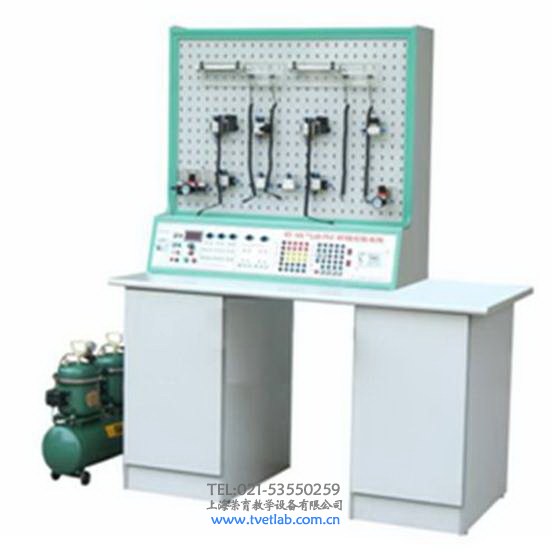

TRYQK-05氣動PLC控製實驗係統

一、氣動PLC控製實驗係統簡介：

TRYQK-05氣動PLC控製實驗係統是根據《液壓與氣壓傳動》、《氣動控製技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，使氣動原理與自動控製理論能得到有效的運用。該係裝置除了可以進行常規的氣動基本控製回路實驗外，還可進行模擬氣動控製技術應用實驗、氣動技術課程設計，及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。

該係統適應於大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控製技術》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗台。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控製原理及設計方法等。

氣動PLC控製實驗係統

二、氣動PLC控製實驗係統主要參數：

電源：輸入AC220V，輸出DC24V/2A空氣壓縮機(基本配置小型機)功率：360W

電源：AC220V公稱1容積：10L額定輸出氣壓：0.7MPa

實驗台外形尺寸：1500mm×700mm×760mm

實驗支架尺寸：1100mm×400mm×920mm

三、氣動PLC控製實驗係統特點：

1、本產品插腳和底座是國家，做任何實驗每個配備件不會鬆動與脫落。實驗台裝件底板采用2MM厚度鋁板，用數控衝床成型。

2、氣動控製實訓裝置主要由實訓桌及實訓台、氣動元件和電氣控製器件等組件組成。

3、配備氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實驗麵板上。回路搭接采用快換接頭，拆接方便快捷。

4、實訓氣源壓力低，電氣控製采用低電壓直流24V電源；實訓氣路、控製電路安全

可靠，設有手動、自動、順序等控製功能。

5、實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，

四、氣動基本實驗回路舉例：

1、單作用氣缸的換向回路	2、雙作用氣缸的換向回路
3、單作用氣缸速度控製回路	4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路	6、速度換接回路
7、緩衝回路	8、二次壓力控製回路
9、高低壓轉換回路	10、計數回路
11、延時回路	12、過載保護回路
13、互鎖回路1	14、單缸單往複控製回路
15、單缸連續往複動作回路	16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路	18、雙缸同步動作回路
19、四缸聯動回路	20、卸荷回路
21、或門型梭閥的應用回路	22、快速排氣閥應用回路

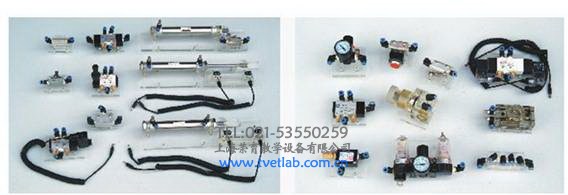

五、氣動PLC控製實驗係統配置清單

序號	分類	項目	型號規格	數量	備注
1	氣源	壓縮機	XY5.2-雙頭	1隻
2	實驗台	實驗桌	XY設計製作	1張
3	實驗台	元件固定台架	XY設計製作	1台
4	電器部分	直流開關電源單元（DC：24V	XY設計製作	1麵
4	電器部分	繼電器控製單元	XY設計製作	1麵
5	接插元件	單作用缸	QGX25×100	1隻
6	接插元件	雙作用缸	QGX25×100	2隻
7	接插元件	旋轉氣缸	MSQB20A-F9B	1隻
8	接插元件	三聯件	AC2000三聯件	1隻
9	接插元件	減壓閥（帶壓力表）	AR2000	1隻
10	接插元件	手動換向閥	4H210-08	1隻
11	接插元件	單電磁換向閥（二位五通）	4V210-08（DC24V）	2隻
12	接插元件	雙電磁換向閥（二位五通）	4V210-08（DC24V）	1隻
13	接插元件	雙電磁換向閥（三位五通）	4V210-08（DC24V）	1隻
14	接插元件	單氣換向閥（二位通）	4A210-08	2隻
15	接插元件	雙氣換向閥（二位五通）	4A210-08	2隻
16	接插元件	行程閥（機控）	MOV-2	1隻
17	接插元件	行程閥（按鈕）	MOV-3A	1隻
18	接插元件	或門型梭閥	ST-02	2隻
19	接插元件	快速排氣閥1/4”	QE-02	2隻
20	接插元件	單向節流閥	RE-02	2隻
21	接插元件	單向節流閥	JSC601	7隻
22	接插元件	單向閥	1/4”	2隻
23	接插元件	順序閥	XY設計製作	2隻

序號	分類	項目	型號規格	數量	備注
24	接插元件	氣容	XY設計製作	1隻
25	接插元件	六通	XY設計製作	2隻
26	電器元件	行程開關	XY設計製作	4隻
27	資料	實驗指導書		1本
28	附件	內六角扳手		2把
29	附件	螺絲刀		2把
30	附件	活動扳手	150×19	1把
31	附件	尖嘴鉗		1把
32	附件	剪刀		1把
33	附件	消聲器（小）	1/8”	2隻
34	附件	消聲器（大）	3/8”	1隻
35	附件	三通（T型三通）	Φ6	4隻
36	附件	三通（Y型減徑三通）	Φ8-Φ6	1隻
37	附件	四通	Φ6	2隻
38	附件	L型（螺紋二通）	601	2隻
39	附件	L型（螺紋二通）	602	2隻
40	附件	氣孔塞頭	Φ6	25隻
41	附件	生料帶		1個
42	附件	保險絲	2.5A	5隻
43	附件	行程開關		2隻
44	附件	按鈕開關		3隻
45	附件	氣管	PU氣管6×4	1卷
