透明液壓PLC控製實訓裝置

透明液壓PLC控製實訓裝置
  • 型號：TRYYY-19
  • 品牌：上海荔枝视频app
  • 所在地：上海
  • 供貨總量：大量供貨
  • 發貨期限：商定
  • 價格：詢價元
  • 電話：021-63811399 / 021-53550259
  • 產品詳情

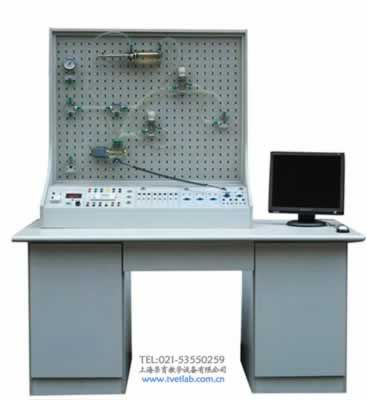

TRYYY-19透明液壓PLC控製實訓裝置

一.透明液壓PLC控製實訓裝置主要技術參數透明液壓PLC控製實訓裝置

1.電源：AC220V50HZ

2.直流電源輸入AC220V輸出DC24V/3A

3.可編程控製器（PLC）：鬆下FP－14型主機

8輸入6輸出（繼電器輸出方式）

4.油泵電機功率：250W調速範圍0－1700RMP

5.實訓油路液流壓力要求需0.3－0.6MPA

（油泵最高壓力：PMAX=1.05MPA）

6.電磁換向閥：AC220V.吸力3mpa

7.實訓裝置外型尺寸：1600mm×700mm×760mm

8.實訓台尺寸：11050mm×450mm×1100mm透明液壓PLC控製實訓裝置

二.透明液壓PLC控製實訓裝置主要特點

1.液壓PLC控製實訓台主要由實訓桌.實訓台.液壓元件和電器控製器件.可編程控製器（PLC）等組件組成。

2.實訓元件均為透明有機材料製成，便於了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷.方便。

3.電氣主控單元采用PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製，同時以液壓回路為控製對象，加強對PLC控製可編程序控製器的學習及應用。

4.實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。

三.液壓基本實訓的換向回路

1.用手動換向閥的換向回路。

2.用中位機能換向閥的用鎖回路。

3.用液控平向閥的閉鎖回路。

4.壓力調定回路。

5.二級壓力控製回路。

6.用減壓閥的減壓回路。

7.用增壓缸的增壓回路。

8.用H型換向閥的卸載回路。

9.進油節流調速回路。

10.回油節流調速回路。

11.調速齒輪泵的換向調速回路。

12.調速齒輪泵和調速閥組成的複合調速回路。

13.流量閥短接的速度換接回路。

14.用調速閥串連聯的二次進給同路。

15.用調速閥並聯的二次進給同路。

16.用順序閥的順序動作回路。

17.用壓力繼電回的順序動作回路。

18.用行程開關控製的順序動作回路。

19.用行程換向閥的順序動作回路。

20.串聯液壓缸的同步回路。

21.用先導型溢流閥控製的換向回路。

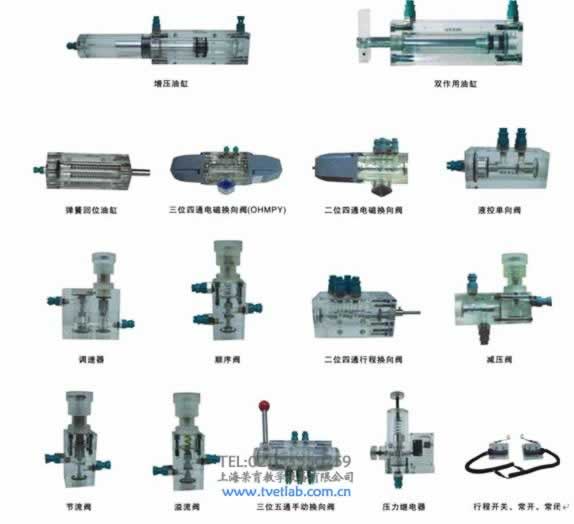

四.液壓元件:
