通用電力拖動(帶直流電機)實驗室設備

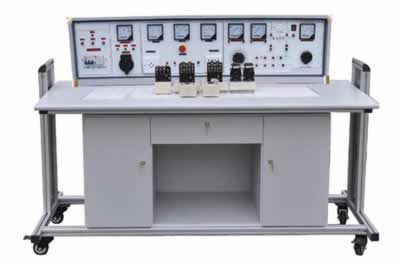

TRY-28B通用電力拖動(帶直流電機)實驗室設備

一、通用電力拖動(帶直流電機)實驗室設備簡介:

TRY-28B通用電力拖動(帶直流電機)實驗室設備是在 “TRY -28A通用電力拖動實驗室設備”的基礎上增加交直流調壓環節，直流電機調速環節，直流電機等。除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該實驗台研製成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該實驗台把交直流電機實驗有機地融於一體，節省實驗室，節省管理人員，節省資金。本實驗台安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該實驗台是廣大學校一步到位、上規模、上檔次的理想選擇。

二、通用電力拖動(帶直流電機)實驗室設備結構與功能：

1、學生台桌:

配有學生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一個元件儲存櫃，中間抽屜放工具。

2、示教控製台:

能分別控製12台學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。

3、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。

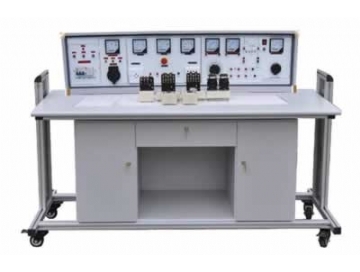

4、通用電力拖動實驗台:

(1)電源輸入指示

(2)UFU、VFU、WFU三相電源輸入熔斷器

(3)電源總開關:具有漏電，過載、短路保護功能

(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。

(5)電流表2A3隻，分別指示U、V、W相電流輸出值。

(6)急停按鈕:按到底切斷實驗台電源

(7)三相四線輸出接線座

(8)三相電源插座

(9)220v市電插座，供外接儀器使用

(l0)電源開關:控製"交直流調壓電源"

(11)FU：交直流調壓電源保險座

(12)0～240V交流輸出0～240V交流輸出接線座

(13)0～220V直流輸出0～220V直流輸出接線座

(14)電壓表250V:指示調壓電源的輸出電壓值

(15)Ra、Rf調節旋鈕

(16)Ra、Rf接線座

(17)直流電機Ia、If指示表

三、實驗器材配備：以二十四座為例：

四、通用電力拖動(帶直流電機)實驗室設備實驗內容：
