通用智能型電工實驗室設備

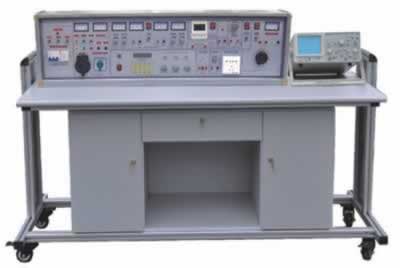

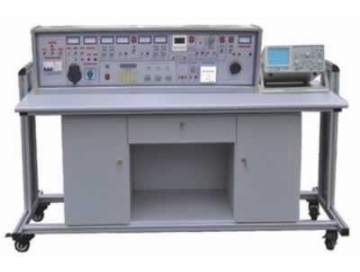

TRY-318A通用智能型電工實驗室設備

TRY-318A通用智能型電工實驗室設備可滿足大、中專院校、職業學枚、技校電工學、電工原理、電子技術等課程的實驗教學要求。一套設備由12台實驗台、一台電源控製台組成，一台二座。實驗台由實驗屏、控製櫃、實驗桌組成。實驗屏上做電工實驗。實驗屏由若幹實驗單元盒組合而成，單元盒板麵電路符號用國家標準，每一單元盒在實驗屏上的位置可任意互換，可根據實驗需要方便地組合成不同的實驗線路，實驗方便、快捷，能使學生在短時間內較快，較好地完成實驗。實驗桌麵上配有通用九孔電路板，裝有元件的透明元件盒在其上可如意接插實驗電路。控製櫃提供三相四線製電源、三相、單相可調電源、雙路可調直流穩壓穩流電源、脈衝信號、正弦波、方波、三角波信號等。為保證在實驗中人身及設備的安全，該實驗台設有漏電及過載保護裝置。

TRY-318A通用智能型電工實驗室設備具有整體結構緊湊、外形美觀大方、組裝方便等特點，是各類高等院較、中等專業學校和職業學校電工、電子實驗教學理想換代產品。

一、通用智能型電工實驗室設備結構

1、實驗桌:係進口三聚氰胺飾麵板製成，不變型不褪色。

尺寸:146×68×85cm

(1)通用電路板:固定在實驗桌桌麵上，在其上作電子實驗

(2)抽屜:左右各l個，放置常用工具。

(3)元件儲存櫃:放置元件

2、電子元件盒:裝有電子元件透明盒體(見彩圖)，在通用電路扳上拚插實驗電路。

3、日光燈:40W，用於日光燈電路及功率因數改善實驗。

4、控製櫃:尺寸:144×30×26(cm)

主要構成部分:

(1)三相熔斷器:

規格:額定電流2A

用途:整個實驗台上第一保護裝置

(2)電流輸入指示燈:

規格:220V氖泡指示燈:

用途:指示三相四線電源和實驗台通斷。

(3)漏電保護開關:

規格:三相四線製，額定電流3A，漏電動作≦30mA

用途:具有短路，過載、漏電保護，保護人身與儀器的安全

(4)電源輸出指示:

規格:紅、綠、黃三隻220Ｖ氖泡指示燈:

用途:當開關接通時，紅、綠、黃指示燈亮。

(5)3隻交流電壓表:

規格:0～450Ｖ

用途:指示三相0～450Ｖ輸出電壓

(6)I/O開關:控製三相電源輸出

(7)三相電源輸出插口:由二組四個接線柱U、V、W、N組成三相四線製電源輸出端口。

(8)信號源單元:輸出正弦波、方波、三角波三種波形。

(9)脈衝源單元:輸出一組正負脈衝。

(10)直流穩壓電源:輸出二路獨立連續可調的直流穩壓電源。

(11)+5V固定穩壓電源

(12)3～24V低壓交流電源:輸出3、6、9、12、15、18、24V低壓常用電源。

(13)單相電源插座組

規格:每一插座額定電流為2A。

用途:提供國內外幾種標準的單相220V電源插座。

(14)可調交流電源:

規格:1.5KVA三相調壓器

用途:提供0～380V連續可調的交流電壓，同時可得到０～２４０Ｖ單相可調電源。

(l5)交流電壓表

規格:0～450V

用途:用以監測可調三相交流電源的輸出電壓。

(16)交流電源輸出插□:

采用接線座:由4隻接線座組成可調交流電源的輸出端。

(17)音頻放大器

5、實驗屏

實驗屏由實驗單元板及鐵質噴塑框架組成。

(1)框架:框架經分割成上、下兩層，設有滑道，使實驗單元盒拆裝方便，位移滑快。

(2)實驗單元盒

單元盒麵板注塑而成，背麵安裝元器件，並配有塑料護罩，使學生觸及不到帶電部位。護罩與麵板結合用較科學的壓卡式結構，維修拆裝方便。麵板經絲印，構成不同的元器件線路符號，元器件的接線端均由麵板上的接線柱引出。

二、通用智能型電工實驗室設備主要技術指標

l、輸入工作電源:三相五線

2、輸出電源及信號:

(l)A單元:三相四線，具有固定三相380V電源和0～380V三相可調輸出口。

(2)B單元:交流3、6、9、12、15、18、24V

(3)C單元:雙路穩流穩壓電源，二路輸出電壓都為0～30V，由多圈電位器連續調節，具有預設式限流保護功能。

最大輸出電流均為2A電壓穩定度:<10－2

負載穩定度：<10－2紋波電壓:<5mv

(4)D單元:直流穩壓5V，電流0.5A

(5)F單元:220V電壓輸出，供外接儀器使用。

3、單次脈衝源:每次可輸出一對正負脈衝。

4、函數信號發生器（正弦波、三角波、矩形波）

（1）頻率範圍:5Hz-550KHz分五個頻段

（2）頻率指出:由Hz表直接讀出

（3）電壓輸出範圍:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V

三級衰減:0db、20db、40db、具有連續細調

矩形波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度連續可調。

三角波:5Hz-550KHz>lV

5、音頻功率放大器:輸入音頻電壓不低於l0mV，輸出功率不小幹lW，音量可調，內有喇叭，用於放大電路擴音。也可作信號尋跡儀器使用。

6、絕線電阻:>5MΩ

7、漏電保護:漏電動作電流≤30mA

三、通用智能型電工實驗室設備配備（以二十四座為例）

１、實驗桌:配有12台實驗桌（一台二座），規格:148×68×85cm，桌麵中央裝通用電路板，尺寸為90×35cm，在其上插接實驗電路，桌下部為元件儲存櫃。

2、24張凳

3、控製櫃:共12台，每一張實驗桌配置1台

4、實驗屏:共12台，每一台桌配置l台

5、單元板:每台32塊，24座配置384塊

6、12套電子實驗用的直流電表、電阻器、電容器、變壓器、二極管、三極管、集成、可控矽、傳感器等。元器件已裝在單元盒上。

7、總電源控製台l台，分別控製12學生實驗台的電源。

8、實驗器材:12隻MF-500型萬用表、12台三相異步電動機（0.l8KW），24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，12隻電流插頭，自鎖緊實驗連接線480根。

9、用戶自備教學器材:

(1)示波器(型號不限)；(2)晶體管毫伏表;(3)滑線變阻器;(4)功率表

四、通用智能型電工實驗室設備實驗項目

利用上述32項實驗的元器件也可完成下麵電路實驗
