通用電工電子技能實訓考核實驗室成套設備

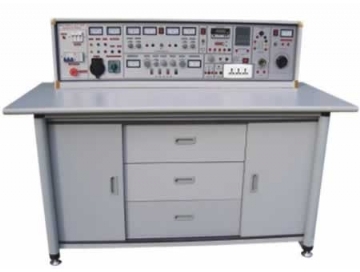

TRY-745A通用電工電子技能實訓考核實驗室成套設備

一、通用電工電子技能實訓考核實驗室成套設備功能特點：

TRY-745A通用電工電子技能實訓考核實驗室成套設備是根據《教育部關於以就業為導向，深化高等職業教育改革的若幹意見》中提出的“高等職業院校必須把培養學生動手能力、實踐能力和可持續發展能力放在突出地位，促進學生技能的培養”精神。我公司技術人員綜合了“電子電器類”“電子技術應用類”“電子信息類”《電工技能訓練》和《電子技能訓練》教學大綱要求，研製了本實驗設備。其電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和二十幾類實用新型電路的製作、調試，使學生掌握電子產品的製作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套特製實訓電路板和相應電路元器件），並能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控製等實訓內容。TRY-745A電工電子技能實訓與考核實驗室成套設備

電工技能實訓通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝、維護與故障處理，電動機基本控製線路的安裝、調試維修，常用生產機械電氣控製線路的故障分析與處理等項目係統訓練，可達到勞動及社會保障職業技能鑒定中級以上水平。

本設備實訓內容分為幾個層次和若幹模塊，不同學製，不同生源的學校可根據自己的實際情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想實驗教學設備。

二、實訓台及操作桌結構：

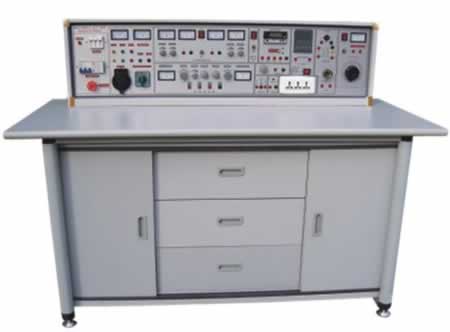

1、實驗台構成與性能：

1.1電源及參數：

1.1.1　輸入電源：三相四線電源，輸入時指示燈亮

1.1.2　電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。

A組：監視電壓表：通過換相開關指示三相輸出電壓。

B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控製三相電的輸出，以提高安全性。

C組：0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。

D組：可調交直流電源：一台0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。

E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。

F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

1.2單次脈衝源：每撥按一次鈕子開關可得到一組正負脈衝。

1.3函數信號發生器輸出正弦波、三角波、矩形波。

1.3.1頻率範圍：5HZ-550KHZ分五個頻段

1.3.2頻率指示：由HZ表直接讀出

1.3.3電壓輸出範圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三級衰減：0db、20db、40db具有連續細調功能。

矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調

三角波：5HZ-550KHZ>１V

1.4音頻功率放大器：輸入音頻電壓不低於10mv，輸出功率不小於1W，音量可調，內有喇叭，用於放大器電路擴音，也可作信號尋跡儀器使用。

1.5智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量範圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。

1.6變壓器：內置式220V/12＋24V，功率25W。

1.7　喇叭：8Ω,0.5W內置式。

1.8　蜂鳴器：內置式；

1.9　燈頭座：250V、4A燈頭座一隻，用於實訓中電路的驗證等，固定在實驗台上，使用方便、安全。

1.10智能型多功能交流測量電表：通過選擇鍵能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T。八位液晶顯示。

2、實驗操作桌：由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃，用於儲存元器件。

三、構成與配備(以二十四座為例)

1、實訓操作桌12張，一桌二座，操作桌桌麵中央設置通用九孔繼電控製實訓插板(尺寸:45×70cm)。繼電控製實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特製元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌麵(如需要在桌上放置電動機、電子線路焊接等)。

2、示教控製台1台：由示教實訓操作桌、實訓台、演示控製屏組成，能分別控製12台學生實驗台的電源。尺寸為160×70cm。

3、實驗台，共12台，每張學生實驗操作桌上配置1台。

4、教學器材配備：

人體複蘇模型1個，滅火器1隻，手電鑽3把，台鑽1台，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，MF-47萬用表13隻，數字萬用表13隻，電度表13隻，兆歐表13隻，鉗形表13隻，轉速表1隻，繞線機2台，保險盒39隻，配電板26塊，熔斷器78隻，拉線開關、圓插座、平燈頭各26隻，20W日光燈13套，交流電流表39隻，交流電壓表13隻，換相開關13隻，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13台，三相180W鼠籠式電動機26台，100W直流電機1台，交流接觸器52隻，組合開關13隻，3H鐵殼按鈕13隻，熱繼電器26隻，時間繼電器13隻，變壓器13隻，單刀開關13隻，三相閘刀13隻，信號燈13隻，變壓器繞線桌1張，雙門立櫃2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特製線路板及相應元器件），學生凳25張。

四、實訓項目：

（一）電工部分

1.低壓驗電表的使用。	22.小型變壓器故障檢查與排除。
2.滅火器的操作方法。	23.三相鼠籠式電動機的拆裝與測試。
3.口對口人工呼吸法和胸外心髒壓擠法觀察。	24.三相鼠籠式電動機運行巡視。
4.常用工具的使用與識別。	25.三相鼠籠式異步電動機的定期檢修。
5.常用導線的連接和絕緣的恢複。	26.三相鼠籠式異步電動機故障分析。
6.電烙鐵的拆裝與焊接技能訓練。	27.定子繞組局部故障的排除。
7.電工識圖訓練。	28.單相電容式電動機繞組的拆換。
8.配電板安裝。	29.單相電容式電動機故障與排除。
9.室內配線。	30.手動正轉控製線路的安裝與檢修訓練。
10.室內照明線路安裝。	31.接觸器點動正轉控製
11.電流表、電壓表的安裝。	32.具有自鎖的正轉控製。
12.萬用表轉換開關的使用和讀數。	33.具有過載保護的正轉控製。
13.交流電壓的測量。	34.接觸器聯鎖的正反轉控製。
14.直流電壓、直流電流的測量。	35.按鈕聯鎖的正反轉控製線路。
15.電阻的測量。	36.按鈕、接觸器複合聯鎖的控製線路。
16.兆歐表、鉗形電流表接地電阻測定儀的使用。	37.接觸器控製Y-△降壓控製。
17.常用開關類電器拆裝。	38.X62-W型銑床主軸與進給電機的聯鎖控製。
18.交流接觸器的拆卸與組裝。	39.時間繼電器控製Y-△降壓起動控製。
19.熱繼電器與時間繼電器的拆卸和組裝。	40.C620-1型車床控製線路的模擬安裝。
20.常用啟動器的結構觀察及檢測。	41.直流電動機的拆裝訓練（教師演示）。
21.小型變壓器的製作。	42.直流電動機的檢修訓練（老師演示）

（二）電子部分實訓內容：

1.常用儀器儀表的使用；	2.常用電子元器件的識別與檢測；
3.電烙鐵拆裝與電子錫焊技能訓練；	4.印刷線路板的製作；
5.三端集成穩壓直流電源的製作；	6.串聯型直流穩壓電源的製作；
7.低頻信號電壓放大器的裝配與測試；	8.具有負反饋信號放大器電路的製作與測試；
9.文式橋振蕩器的焊接與調試；	10.電池電壓監視電路的製作與測試；
11.電子催眠器電路的製作；	12.模擬“知了”電子電路的製作實訓；
13.實用聲控、光控節電照明燈的製作與實訓；	14.語音報警喇叭的製作與實訓；
15.邏輯測試器的製作與測試；	16.正負脈衝信號的製作與測試；
17.智力競賽搶答器的製作；	18.水位報警器電路的製作；
19.迷你閃光彩燈的製作；	20.光控音樂門鈴；
21.實用模擬自然風控製器的製作；	22.台燈調光電路；
23.實用CMOS觸摸鎖鑰電路；	24.自動充電器的製作；
25.半導體收音機的組裝與調試。

電工、電子技能實訓與考核實驗台元件清單（每台）

電工部分

元件名稱	型號	數量	備注
電阻	10Ω	1	1/4W
電阻	68Ω	1	1/4W
電阻	100Ω	1	1/4W
電阻	470Ω	1	1/4W
電阻	680Ω	1	1/4W
電阻	6.8K	1	1/4W
電阻	10K	1	1/4W
電阻	20K	1	1/4W
電阻	51K	1	1/4W
電阻	68K	1	1/4W
電阻	300K	1	1/4W
電筆		1
電度表		1
兆歐表		1
鉗形電流表	MG28/36	1
交流電流表	85L17	3	5A
交流電壓表	85L17	1	450V
保險盒		3
配電板		2
拉線開關		2
圓插座		2
平燈頭	250V/5A	2
日光燈組件	15W	1
換相開關		1
變壓器組件	8W	1
單相電動機		1
接線盒		1
鼓形絕緣子		8
單相閘刀	HK2-15/2	1
木台		5
掛線盒		1
熔斷絲		若幹
鬆香、焊錫絲		若幹
塑料線卡		若幹
螺絲、黑膠布、套管		若幹
三相電動機	Y/Δ380V180W	2
交流接觸器	CJT1-10380V	4
組合開關		1
螺旋式熔斷器	380V15A	6
四孔接線板		6	工具
鐵殼按鈕	2H	2
熱繼電器		2
時間繼電器		1
三相閘刀		1
變壓器	50W	1
單刀開關		1
信號燈	6.3V	1
活動扳手		1
剝線鉗		1
鋼絲鉗		1
尖嘴鉗		1
電工刀		1
銼刀		1
剪刀		1
鎯頭		1
鋼鋸架		1
吸錫器		1
鑷子		1
電烙鐵及烙鐵架		2
螺絲刀	－＋	4

電子部分

元件名稱	型號	數量	備注
電阻	0.5Ω	1	1W
電阻	1Ω	1	1W
電阻	36Ω	1	1W
電阻	220Ω	1	1/2W
電阻	470Ω	1	1/2W
電阻	750Ω	1	1/2W
電阻	1K	1	1/2W
電阻	1.2K	1	1/2W
電阻	1.8K	1	1/2W
電阻	2K	1	1/2W
電阻	2.7K	1	1/2W
電阻	3K	1	1/2W
電阻	5.6K	1	1/2W
電阻	6.8K	1	1/2W
電阻	8.2K	1	1/2W
電阻	24K	1	1/2W
電阻	47K	1	1/2W
電阻	39K	1	1/2W
電阻	100K	1	1/2W
電阻	150K	1	1/2W
瓷片電容	0.01UF	1	63V
電解電容	220UF	1	63V
二極管	2AP9	1
三極管	9013	2
三極管	9012	6
印刷線路板製作配件：敷銅板、毛筆、鉛筆、複寫紙、油漆			各1
三端集成穩壓直流電源的製作組件			1套
串聯型直流穩壓電源的製作組件			1套
低頻信號電壓放大器的裝配與測試組件			1套
具有負反饋信號放大器電路的製作與調試組件			1套
文氏橋振蕩器的焊接與調試組件			1套
電池電壓監視電路的製作與調試組件			1套
模擬“知了”電子電路的製作與實訓組件			1套
實用聲控、光控節電照明燈的製作與實訓組件			1套
語音報警喇叭的製作與實訓組件			1套
邏輯測試器的製作和測試組件			1套
正負脈衝信號發生器的製作與測試組件			1套
水位報警器電路的製作與測試組件			1套
迷你閃光彩燈的製作與測試組件			1套
光控音樂門鈴的製作與測試組件			1套
實用自然風控製器的製作與測試組件			1套
台燈調光電路組件			1套
Cmos觸摸鎖鑰電路組件			1套
自動充電器的製作組件			1套
電子催眠電路的製作組件			1套
半導體收音機的組裝與調試組件			1套

元件名稱	型號	數量	備注
萬用表	MF47	1
數字萬用表	DT890B+	1
導線		若幹
實驗台		1
實驗桌		1
防腐皮		1
凳子		2

注：示教台配置清單：在上述配備元器件的基礎上，增加人體複蘇模型1個、直流電動機1台、滅火器1隻、轉速表1隻、繞線機2台、電動機拉具1套、變壓器繞線桌1張、台鑽1台、台鑽桌1張、雙門立櫃2個及手電鑽3把。
