高級模電數電實驗台

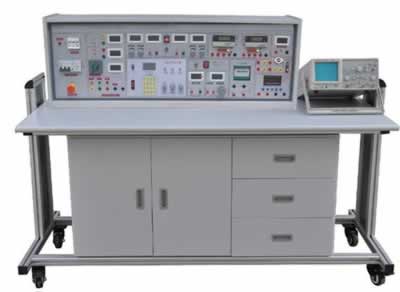

TRY-740A高級模電數電實驗台

一、高級模電數電實驗台功能簡介：

TRY-740A高級模電數電實驗台具有較完善的安全保護措施，較齊全的功能，實驗項目豐富，覆蓋麵廣，實驗內容要求高，使實驗更加深入完整。實驗台裝配智能化數字直流電表，測量精度高，測量範圍寬，使用方便。數字部分實驗利用進口新型集成座，實驗時集成座插拔方便，接觸可靠，集成座裝在ABS塑料通用底座上，集成座腳引至接插孔，連接方便。利用該集成座僅需更換集成座就能無限製完成數字電路實驗。便於學生課餘興趣小組電路開發，學生畢業設計等。元件盒盒體透明，直觀性好，加強學生對線路和元器件的感性認識。實驗元件分立式，院校除能完成指導書上實驗還可以利用元器件設計符合自身要求的實驗內容，為對實驗教學上大膽創新的院校實驗室建設提供了良好的平台。實驗台高度為110cm，實驗室布局不受設備高度限製，有利於講師講解。

二、高級模電數電實驗台適用範圍

TRY-740A高級模電數電實驗台適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成數字電路、模擬電子技術實驗，利用其平台也可完成其他科目實驗。是現有實驗室更新換代或新建擴建實驗室的理想教學設備。

三、實驗台構成與性能

1、電源及參數

1.1輸入電源：交流220V單相三線電源，輸入時指示燈亮。

1.2電源輸出：有嵌入式保險盒和單相漏電開關二級保護功能。

A組：0.5KVA單相調壓器，輸出電壓0—240V，有數字表指示。

B組：低壓交流3，6，9，12，15，18，24V電源，最大輸出電流1.5A。

C組：低壓直流穩壓電源，±5V，±12V。

D組：雙路恒流穩壓電源，二路電壓均為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流1.5A，具預設式限流保護功能，每路輸出有0.5級數字電流表，電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

E組：萬能電源插座：為國內外各種儀器提供工作電源。

1.3、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。

1.4、音頻功率放大器：輸入音頻電壓不低於10mv，輸出功率不少於1W，音量可調，內置喇叭，用於電路擴音，也可作信號尋跡。

1.5、數顯外測交流直流電壓表：三位半數字顯示，精度0.5級，測量範圍：0—99.9v。

1.6、智能型直流電流表：精度0.5級，量程分4檔，分別為±4mA，±40mA，±400mA，±4000mA，具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鈕，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。

1.7單次脈衝：每次可輸出一對正負脈衝。

1.8、函數信號發生器：

1.8.1波形：正弦波、三角波、方波、脈衝波、鋸齒波、TTL方波、矩形波。

1.8.2頻率範圍：由0.1Hz到2MHz，分七個頻率檔級。

1.8.3正弦波失真度：10－30Hz＜3%　30Hz－100KHz≤1%。

1.8.4方波響應：前沿/後沿≤100nS(開路)。

1.8.5最大輸出幅度(開路)：f＜1MHz幅度≤15Vp-p1M＜f≤2MHz幅度≤11Vp-p。

1.8.6直流偏置（開路）：±10V。　

1.8.7輸出阻抗Z：Z0＝50Ω±5Ω.

1.8.8占空比：脈衝與鋸齒波上升、下降沿可連續變化，範圍10%－90%。

1.8.9壓控振蕩（VCF）：加外加直流電壓0－±5V變化時，對應的頻率變化大於100：1。

1.8.10輸出衰減：20dB　　40dB　　60dB。

1.10頻率計數器：

1.10.1測頻範圍：1Hz-100MHz，數顯。

1.10.2閘門時間：0.01S、0.1S、1S、10S。

1.10.3輸入阻抗（AC耦合）：電阻分量約500KΩ，並聯電容約100P。

2、實驗操作桌：由雙麵飾麵板製成，不變形、不裉色，尺寸：160×70×80cm。鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃用於儲存元器件。

四、整套設備構成與配備（以二十四座為例）

1、實驗操作桌12張，一桌二座。操作桌桌麵中央設置通用電路插板（尺寸：35×90cm），根據實驗電路在其上任意拚插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌麵（如需要在桌上放置儀器、焊接等）。實驗操作桌下部有二隻元件儲存櫃，放置實驗元器件及儲存板。

2、實驗台：共12台，每張學生實驗操作桌上配置1台。

3、示教控製台：由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的工作電源。演示屏立在實驗台上，尺寸為160×70cm，用於講解、演示。

4、教學器材配置：26隻指針式1.5級直流電流表、13隻MF500萬用表、13隻數字萬用表、25套電烙鐵和烙鐵架、13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、集成電路、變壓器、條形磁鐵、邏輯電平開關、邏輯電平顯示、91隻集成座等元件單元盒（元件己裝在單元盒內），25張學生凳，1個雙門立櫃。

5、用戶自備教學器材：雙蹤示波器（型號不限），晶體管毫伏表，滑線變阻器。

五、高級模電數電實驗台實驗項目

（一）模擬電子電路部分

1．常用電子儀器的使用

2．晶體二極管的特性與檢測

3．晶體三極管的輸入、輸出特性

4．晶體管共射極單管放大器

5．射極耦合觸發器

6．RC耦合兩級放大器

7．負反饋對放大器性能的影響

8．場效應管放大器

9．差動放大電路

10．運算放大器指標測試

11．集成運算放大器的基本應用（多種模擬運算電路）

12．RC正弦波振蕩器———集成運算放大器非線性應用一

13．方波發生器———集成運算放大器非線性應用二

14．三角波和方波發生器——集成運算放大器非線性應用三

15．LC正弦波振蕩器

16．變壓器耦合推換功率放大器

17．OTL功率放大

18．集成功率放大器。

19．電壓—-頻率轉換電路。

20．單相半波、全波、橋式整流電路。

21．串聯型晶體管直流穩壓電源（設計性實驗）

22．集成直流穩壓電源。

23．單結晶管特性。

24．單結晶體管觸發電路。

25．晶閘管間單測試。

26．晶閘管可控整流電路（綜合性實驗）

27．函數信號發生器的組裝與調試（綜合性實驗）

28．萬用表的設計與調試（綜合性實驗）

29．電子門鈴電路———趣味性應用實驗一

30．電子報警電路———趣味性應用實驗二

31．光控簡易燈自動開關電路———趣味性應用實驗三

32．電子催眠器———趣味性應用實驗四

33．溫控電路———趣味性應用實驗五

……自由設計

（二）數字部分

1．TTL集成邏輯門的參數測試

2．CMOS集成邏輯門的參數測試

3．TTL集電極開路門與三態輸出的應用

4．與門、或門、異或門邏輯電路測試

5．半加器、全加器電路實驗

6．RS、D、JK觸發器及JK與D觸發器的轉換電路

7．計算器

8．MSI移位寄存器及其應用

9．譯碼器及變換方式

10．數據選擇器及邏輯設計

11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器

12．利用門電路構成編碼器、分配器、選擇器

13．組合電路的設計之一

14．組合電路設計之二———顯示電路

15．同步時序電路的設計

16．計算機時序電路的設計

17．集成定時器測試及應用

18．D/A、A/D轉換器

19．電子秒表———大型綜合實驗。

20．二極管與門、或門電路

21．三極管"非門"電路

22．三極管"與非門"電路

23．三極管"或非門"電路

24．異步十進製加法計數器

25．異步十進製減法計數器

26．智力競賽搶答裝置———大型綜合實驗二

……自由設計實驗
