電子技能實訓考核室成套設備

TRY-745電子技能實訓考核室成套設備

一、電子技能實訓考核室成套設備功能簡介：

TRY-745電子技能實訓考核室成套設備綜合了“電子電器類”“電子技術應用類”“電子信息類”《電子技能訓練》教學大綱要求，研製了本實驗設備。其改革傳統實訓室教學模式，以基本操作技能和二十幾類實用新型電路的製作、調試，使學生通過電子產品的製作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套特製實訓電路板和相應元器件），並能處理安裝調試過程中出現的問題。

本實訓考核設備涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控製等實訓內容。分為幾個層次和若幹模塊，不同學製，不同生源的學校可根據自己的實際情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。

二、電子技能實訓考核室成套設備構成與性能：

1、電源及參數：

1.1輸入電源：交流220V，50Hz電源，輸入時指示燈亮。

1.2電源輸出：有嵌入式保險盒和漏電開關二級保護功能。

1.2.1　0-220V電源輸出：一組萬能插座：為各種儀器提供工作電源；

1.2.2　可調交流電源：0-250V連續可調，內裝一台0.5KVA單相調壓器，電壓輸出有表指示；

1.2.3　恒流穩壓電源：二路0-30V穩壓輸出，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流1.5A，具有預設式限流保護功能，自動恢複功能，每路輸出由0.5級數字電流表，電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

1.2.4固定直流電源輸出：電壓5V，輸出最大電流500mA。

1.3　智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量範圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。

1.4　單次脈衝源：每撥一次鈕子開關可輸出一對正負脈衝。

1.5函數信號發生器：輸出正弦波、三角波、矩形波。

1.5.1頻率範圍：由5Hz到550KHz，分五個頻段。

1.5.2　頻率指示：由HZ表直接讀出；

1.5.3　電壓輸出範圍：正弦波5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三級衰減：0db,20db,40db,具有連續細調。矩形波：5HZ-250KHZ＞4.5V，250KHZ-550KHZ＞3.5V幅度連續可調；三角波：5HZ-550KHZ＞1V。

1.6音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大器電路　擴音，也可作信號尋跡儀器使用。

1.7變壓器：內置式220V/12＋24V變壓器，功率25W。

1.8　喇叭：8Ω,0.5W內置式。

1.9　蜂鳴器：內置式；

1.10燈頭座：250V、4A燈頭座一隻，用於實訓中電路的驗證等，固定在實驗台上，使用方便、安全。

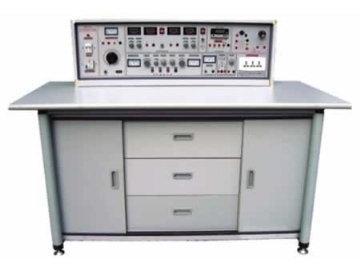

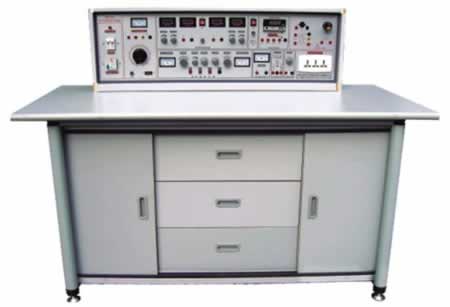

2、實訓操作桌：

由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃，用於儲存元器件。

三、電子技能實訓考核室成套設備構成與配備（以二十四座為例）

1、實訓操作桌12張，一桌二座。每張操作桌配有一粒膠皮板，保護桌麵（如需在桌上放置重物、焊接等）。

2、示教控製台：由示教實訓操作桌、實訓台、演示控製屏組成，能分別控製12台學生實訓台的電源。演示屏立在實訓台上，尺寸為160×70cm，用於講解、演示。

3、實訓台，共12台，每張學生實訓操作桌上配置1台。

4、教學器材配備：13隻MF-47萬用表，13隻數字萬用表，台鑽1台，微型手槍鑽1台，電烙鐵及烙鐵架25套，雙門立櫃2個，放置台鑽桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特製線路板及相應元器件），25張學生凳。

四、實訓考核設備實訓項目：

1.常用儀器儀表的使用；

2.常用電子元器件的識別與檢測；

3.電烙鐵拆裝與電子錫焊技能訓練；

4.印刷線路板的製作；

5.三端集成穩壓直流電源的製作；

6.串聯型直流穩壓電源的製作；

7.低頻信號電壓放大器的裝配與測試；

8.具有負反饋信號放大器電路的製作與測試；

9.文式橋振蕩器的焊接與調試；

10.電池電壓監視電路的製作與測試；

11.電子催眠器電路的製作；

12.模擬“知了”電子電路的製作實訓；

13.實用聲控、光控節電照明燈的製作與實訓；

14.語音報警喇叭的製作與實訓；

15.邏輯測試器的製作與測試；

16.正負脈衝信號的製作與測試；

17.智力競賽搶答器的製作；

18.水位報警器電路的製作；

19.迷你閃光彩燈的製作；

20.光控音樂門鈴；

21.實用模擬自然風控製器的製作；

22.台燈調光電路；

23.實用CMOS觸摸鎖鑰電路；

24.自動充電器的製作；

25.半導體收音機的組裝與調試。

實訓台元件清單（每台）

注：示教台配置清單：在上述配備元器件的基礎上，增加台鑽1台、台鑽桌1張、微型手槍鑽1台、雙門立櫃2個。
