物聯網智能家居教學實訓係統
TRY-JJ01型 物聯網智能家居教學實訓係統
一、物聯網智能家居教學實訓係統 產品簡介
物聯網智能家居實訓係統采用木質板材搭建小型家居模型,安裝315頻段的燃氣、煙霧、門磁、紅外等各種探測器,不同功能的觸摸遙控麵板,智能控製主機,視頻監控設備等;利用智能家居是以住宅為平台，利用綜合布線技術、網絡通信技術、智能家居-係統設計方案安全防範技術、自動控製技術、音視頻技術將家居生活有關的設施集成，構建高效的住宅設施與家庭日程事務的管理係統，提升家居安全性、便利性、舒適性、藝術性，並實現環保節能的居住環境。
TRYL-JJ01型 物聯網智能家居教學實訓係統，以高性能低功耗的中央控製器為核心，結合多種物聯網無線組網及控製技術，對係統中的家居、家電單元進行監視和控製。
係統實現了家居安防、家電遙控、視頻監控、門禁控製、窗簾自動控製、場景聯動等功能，並支持遠程WEB、移動手持設備訪問和控製等。使學生在實訓過程中深入的理解物聯網的相關技術，在智能家居領域中實現構建、監控、安防、遙控等功能的原理和實施細節。激發學生學習興趣，並通過係統開放式的平台環境，自己動手實現學習、創新及應用。

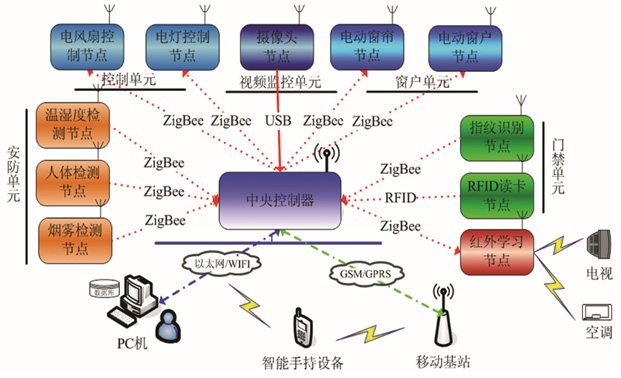

二、係統框圖
該實訓係統硬件總體由中央控製器、視頻監控單元、多個無線家居單元模塊、WIFI路由設備、移動手持終端和家居沙盤構成。
備注： ZigBee網絡信號
WIFI網絡信號
GSM/GPRS信號
三、硬件構成
1、Cortex-A8處理器作為中央控製器，是整套係統的核心，負責處理無線通信模塊節點發送過來的家電信息，並可控製無線通訊模塊設置家電狀態信息。
2、視頻監控單元，由一路網絡攝像頭構成，可以實現對家居環境視頻的本地顯示和網絡顯示，支持拍照和存儲功能。視頻單元另可擴展成多路視頻。
3、無線通訊模塊采用ZigBee(CC2530)硬件方案，可以自組網，支持路由功能，構成分布式監控網絡。
4、家居單元主要是模擬常見的家居的控製與監測，如門禁、窗戶、窗簾、傳感器安防、家電控製等。家居單元通過無線通訊模塊將信息傳遞給Cortex-A8控製器。
5、WIFI路由是連接重要控製器與各個家居單元的路由。該模塊也可以接受來自智能手機的控製信號以控製各個家居單元。
6、無線紅外模塊采用ZigBee+紅外。通過紅外自學習模塊學習各個家用電器的紅外控製命令進而控製智能家電。
7、移動手持終端采用普通的PAD，支持androids係統。
8、家居沙盤，主要包含有家居布置模型、可開關門禁、窗戶、窗簾等機電控製部分和傳感器構成。
四、產品特點
1、無線組網 智能監控
係統采用先進的ZigBee無線組網方式，結合多種智能傳感器、家居模塊，能夠自動組網、 自動路由、性能穩定可靠。
2、標準通訊接口靈活配置
ZigBee無線通訊節點與家居傳感器采用標準的串行接口和協議進行連接和通訊，傳感器即可以安裝到家居沙盤中進行真實場景模擬，又可以脫離沙盤環境，直接連接到係統機櫃上的通訊模塊上進行工作，使用靈活。
3、場景生動 接口豐富
家居沙盤中集成豐富的傳感器模塊、用於家居環境監控。門禁、窗簾采用電機控製方式，開關門、窗簾效果生動、直觀、便於演示。
4、聯網方式多種多樣
係統及可以本地監控也支持手持移動設備的客戶端訪問，同時也支持網絡瀏覽器、中文 短信等通訊方式。
五、係統功能
1、家居安防
可實現非法入侵檢測、可燃氣體、煤氣泄漏報警、室內環境監測功能，並實現門禁身份 驗證和監視，電動窗簾、聲光報警、風扇開關、燈光控製功能。
2、家電控製
可通過紅外遙控模塊實現對常見家電的控製，如電視機控製、空調設置等。
3、視頻監控
實現對家居中場景視頻的本地和網絡視頻監控，可實現抓拍、存儲功能。
4、聯動控製
通過設置不同的家居場景，實現不同的家居和家電聯動控製，如外出模式、會客模式和 夜間模式等。
5、本地控製
通過中央控製器的顯示和觸摸屏輸入設備，實現對上述功能的本地監視和控製。
6、遠程控製
支持internet網絡訪問和控製，支持移動手持設備和短信息監控。
7、用戶擴展
開放的軟硬件接口，方便用戶實現硬件模塊擴展和軟件係統升級。
六、軟件資源

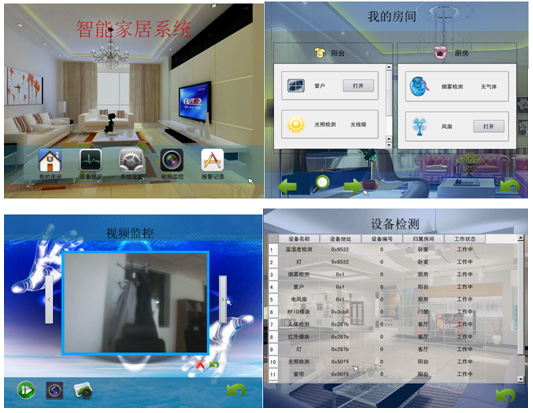

1、部分本地控製界麵：

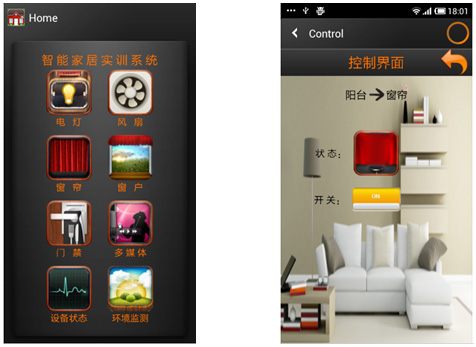

2、部分androids界麵：

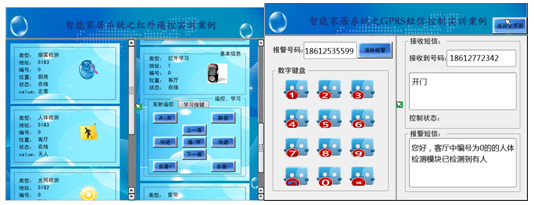

3、部分網頁界麵：
4、部分實訓實驗圖片：
七、係統配件
|
序號 |
設備名稱 |
參數 |
數量 |
備注 |
|
1 |
中央控製器 |
主頻1GHz；512MB DDR2；1GB NAND Flash；內置PowerVR SGX540高性能圖形引擎；8寸LCD液晶電阻觸摸屏；1路HDMI輸出；3.5mm立體聲音頻(WM8960專業音頻芯片)輸出接口、板載麥克風；1路標準SD卡座；10/100M自適應以太網；板載實時時鍾備份電池；帶有GSM/GPRS、WIFI、2.4G無線功能。 |
1 |
|
|
2 |
門禁單元 |
處理器CC2530，內置增強型8位51單片機和RF收發器，符合IEEE802.15.4/ZigBee標準規範，頻段範圍2045M-2483.5M。256KB閃存和8KB RAM。 |
1 |
處理器可升級為32位ARM處理器，支持ZigBee組網。 |
|
3 |
窗口單元 |
處理器CC2530，內置增強型8位51單片機和RF收發器，符合IEEE802.15.4/ZigBee標準規範，頻段範圍2045M-2483.5M。256KB閃存和8KB RAM。 |
1 |
處理器可升級為32位ARM處理器，支持ZigBee組網。 |
|
4 |
安防單元 |
處理器CC2530，內置增強型8位51單片機和RF收發器，符合IEEE802.15.4/ZigBee標準規範，頻段範圍2045M-2483.5M。256KB閃存和8KB RAM。 |
1 |
處理器可升級為32位ARM處理器，支持ZigBee組網。 |
|
5 |
控製單元 |
處理器CC2530，內置增強型8位51單片機和RF收發器，符合IEEE802.15.4/ZigBee標準規範，頻段範圍2045M-2483.5M。256KB閃存和8KB RAM。 |
1 |
處理器可升級為32位ARM處理器，支持ZigBee組網。 |
|
6 |
家電單元 |
處理器CC2530，內置增強型8位51單片機和RF收發器，符合IEEE802.15.4/ZigBee標準規範，頻段範圍2045M-2483.5M。256KB閃存和8KB RAM。 |
1 |
處理器可升級為32位ARM處理器，支持ZigBee組網。 |
|
7 |
視頻單元 |
USB接口130W像素；采樣率>20P/S |
1 |
可擴展多路視頻 |
|
8 |
路由器 |
4LAN口TP-LINK； |
1 |
|
|
9 |
手持終端 |
支持androids係統；支持WiFi功能。 |
1 |
選配 |
|
10 |
沙盤模具 |
|
1 |
|
八、各單元傳感器參數
|
名稱 |
參數 |
數量 |
|
GSM/GPRS通訊模塊 |
模塊功能：語音業務，短信業務，彩信業務，上網業務。 |
1個 |
|
溫濕度環境檢測傳感器 |
模塊功能：檢測溫度和濕度的數據變化 |
1個 |
|
人體檢測傳感器 |
模塊功能：人體入侵檢測功能 |
1個 |
|
可燃氣體檢測傳感器 |
模塊功能：判斷是否有可燃氣體。 |
1個 |
|
光照檢測傳感器 |
模塊功能：判斷光照強度 |
1個 |
|
指紋驗證模塊 |
模塊功能：指紋錄入、存儲搜索、匹配等功能 |
1個 |
|
RFID讀卡器 |
模塊功能：模擬門禁單元的讀卡器 |
1個 |
|
IC電子標簽 |
模塊功能：模擬門卡 |
2個 |
|
紅外學習模塊 |
模塊功能：對紅外按鍵的學習以及發送紅外按鍵值 |
1個 |
|
電風扇控製模塊 |
模塊功能：電動風扇控製，帶調速功能 |
1個 |
|
電燈控製 |
實現功能：可調亮度LED燈 |
1個 |
|
USB攝像頭 |
實現功能：視頻監控 |
1個 |
|
電動窗簾 |
模塊功能：實現窗簾的自動控製 |
1個 |
|
門禁舵機 |
模塊功能：控製門的開關 |
1個 |
|
插卡MP3模塊 |
模塊功能：SD/USBHostMP3插卡音箱解碼 |
1個 |
九、實驗項目
|
第一章. 實驗環境與軟件工具 |
|
1.1開發平台簡介 |
|
1.2 Windows係統開發環境 |
|
1.3 Linux係統開發環境 |
|
第二章. 智能傳感器模塊部分 |
|
實驗一. 人體檢測傳感器 |
|
實驗二. 光照傳感器 |
|
實驗三. 溫濕度傳感器 |
|
實驗四. 可燃氣體檢測傳感器 |
|
第三章. 無線通訊模塊部分 |
|
實驗一. ZigBee CC2530入門 |
|
實驗二. LED燈的控製實驗 |
|
實驗三. 定時器實驗 |
|
實驗四. 片上溫度A/D轉換實驗 |
|
實驗五. 串口控製LED燈實驗 |
|
實驗六. 點對點無線通訊實驗 |
|
實驗七. 點對多點無線通訊實驗 |
|
實驗八. TI Z-stack2007協議棧入門實驗 |
|
實驗九. 基於Z-Stack的無線組網實驗 |
|
實驗十. 基於Z-Stack的串口控製LED 實驗 |
|
實驗十一. 無線溫度檢測實驗 |
|
實驗十二. 無線透傳實驗 |
|
實驗十三. RFID自動讀卡實驗 |
|
實驗十四. 基於RFID的電子錢包應用實驗 |
|
第四章. 基礎應用實驗 |
|
實驗一. 實驗環境使用入門 |
|
實驗二. 多線程程序設計 |
|
實驗三. 串口程序設計 |
|
實驗四. Socket網絡編程 |
|
實驗五. 嵌入式SQLite應用 |
|
實驗六. 嵌入式WebServer移植 |
|
實驗七、實現基於WebServer的網絡視頻 |
|
實驗八、實現基於WebServer的網絡視頻之擴展實驗 |
|
第五章. 基於Qt的GUI實驗 |
|
實驗一. 搭建本機Qt開發環境 |
|
實驗二. 基於QtDesigner的程序設計 |
|
實驗三. 搭建Qt/Embedded ARM環境 |
|
第六章. 底層係統構建實驗 |
|
實驗一. Linux內核裁剪與編譯 |
|
實驗二. 構建根文件係統 |
|
第七章. 設備底層驅動實驗 |
|
實驗一. 內核驅動入門 |
|
實驗二. PWM蜂鳴器驅動及控製 |
|
實驗三. ADC驅動及采樣 |
|
實驗四. LCD設備驅動及控製 |
|
實驗五. U盤接口使用 |
|
綜合項目實訓部分 |
|
實驗一. 智能家居實訓係統入門 |
|
實驗二. 智能家居實訓係統之安防監控實訓 |
|
實驗三. 智能家居實訓係統之門禁控製實訓 |
|
實驗四. 智能家居實訓係統之家電控製實訓 |
|
實驗五. 智能家居實訓係統之紅外家電遙控實訓 |
|
實驗六. 智能家居實訓係統之視頻監控與遠程訪問 |
|
實驗七. 智能家居實訓係統之GSM/GPRS短信息控製實訓 |
|
實驗八. 智能家居實訓係統之WEB遠程服務器監控實訓 |
|
實驗九. 智能家居實訓係統之androids手持設備接入控製實訓 |
