一機兩庫係統綜合實訓裝置

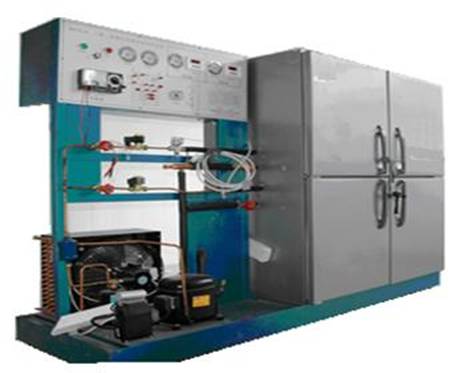

                                                  TRY-03B一機兩庫係統綜合實訓裝置

2. 一機兩庫係統綜合實訓裝置技術要求及主要參數

  一機兩庫係統綜合實訓裝置“一機兩庫模擬實驗設備”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求,按照職業學校的教學和實訓要求...(1) 輸入電源：三相四線(或三相五線)～380V±10%  50Hz；裝置容量：＜7kVA；製冷劑：R22； 製冷量：5.3Kw； 外形參考尺寸：440cm×200cm×200cm；

(2) 交流電源：提供三相交流電源，可由電源總開關來控製。配有一隻指針式交流電壓表，通過切換開關可指示輸入電網電壓值；

(3) 指針式電壓表：0～450V； 真空壓力表：-0.1～1.5MPa； 真空壓力表：-0.1～3.5MPa； 數顯溫度表：采用PT100傳感器，測量範圍-50～150℃；

(4) 一機兩庫電氣控製考核板:要求麵板上印有一機兩庫電氣控製原理圖，並設有相應測試點；

(5) 一機兩庫製冷係統流程板: 要求麵板上印有真實的一機兩庫庫製冷係統係統流程圖，配有2隻溫度控製器(分別測量和控製高溫庫和低溫庫的溫度)、1隻冷庫專用化霜定時器(用於低溫庫)；一機兩庫係統綜合實訓裝置

(6) 故障設置箱:要求內設24個鈕子開關，並且接到相應測試點；

(7) 風冷製冷機組:包含5匹半封閉製冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、幹燥過濾器、2隻供液電磁閥、2隻熱力膨脹閥、背壓閥(蒸發壓力調節閥)、止回閥(單相閥)、5隻手閥等構成；

(8) 拚裝式冷庫:庫體要求采用裝配式冷庫，庫體尺寸為192×288×220cm，中間隔開分為兩個庫，高溫庫(0℃以上)和中溫庫(-18℃以上)，設有滑動庫門前後各1扇。內部裝有吊頂式冷風機、化霜加熱絲等，冷庫外麵留有出水口；

(9) 整個實訓裝置材料除桌麵板(高密度板)全部采用鐵質剛架結構，設有兩個大抽屜,設有四個萬向輪；

(10) 可完成的實訓項目：一機兩庫係統的認識；一機兩庫電氣控製係統的運行實訓；一機兩庫製冷係統工況調試及保護技術；一機兩庫電氣故障的設置和檢測實訓。

3.安裝、培訓要求：該設備需要安裝調試，現場培訓該設備的使用方法，注意事項及如何保養。
