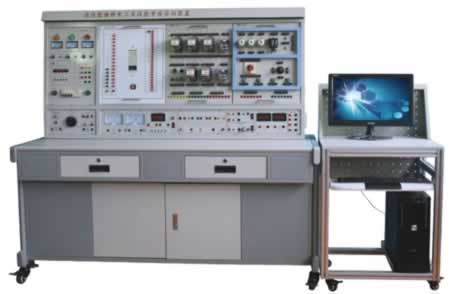

高性能高級維修電工及技能培訓考核實訓裝置

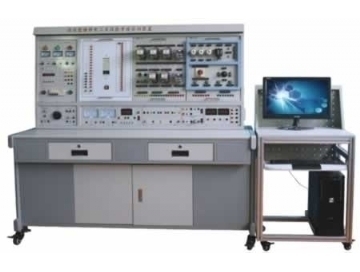

TRYW-01C高性能高級維修電工及技能培訓考核實訓裝置

一、功能簡介

TRYW-01C高性能高級維修電工及技能培訓考核實訓裝置適用於《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控製線路，通過裝置配備的PLC可編程控製器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想教學設備。

二、高性能高級維修電工及技能培訓考核實訓裝置特點：

1.電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.實訓台隻需三相四線的交流電源，即可投入使用；

3.技能培訓用的控製線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動係統,並可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4.實訓台設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5.所有元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；

6.通過走線槽進行走線，進行工藝布線訓練。

7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。

三、高性能高級維修電工及技能培訓考核實訓裝置技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%50Hz

2.工作環境：溫度-10～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.重量：100Kg

5.實訓台尺寸：1305×805×1630mm3

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基本配置及功能

（一）DW02電源控製箱

主控屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。

（二）主控功能板配備資源

1.三相四線電源輸入，經漏電保護器後，經過總開關，通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；

2.控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三相電網電壓；

3.定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

5.交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；

6.4隻5408二極管，用於能耗製動的整流電路；

7.三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。

（三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可放置掛件和實訓物品。

五、實訓項目

1.三相異步電動機直接啟動控製電路

2.三相異步電動機點動控製電路

3.三相異步電動機自鎖控製電路

4.三相異步電動機按鈕聯鎖正反轉控製電路

5.三相異步電動機接觸器聯鎖正反轉控製電路

6.三相異步電動機雙重聯鎖正反轉控製電路

7.三相異步電動機工作台自動往返控製電路

8.兩台三相異步電動機順序啟動、順序停轉控製電路

9.三相異步電動機的兩地控製電路

10.接觸器控製的Y-△控製

11.時間繼電器控製的Y-△控製

12.三相異步電動機單向啟動反接製動控製電路

13.三相異步電動機無變壓器半波整流單向啟動能耗製動控製電路

14.三相異步電動機有變壓器全波整流單向啟動能耗製動控製電路

15.三相異步電動機正反轉啟動能耗製動控製電路

16.單相鼠籠電動機電容啟動控製電路

17.雙速交流異步電動機手動變速控製電路

18.雙速交流異步電動機自動變速控製電路

19.斷電延時直流能耗製動的Y-△啟動控製電路

20.通電延時帶直流能耗製動的Y-△啟動控製電路

21.三相異步電動機雙重聯鎖正反轉能耗製動控製線路

22.三相異步電動機雙重聯鎖正反轉啟動反接製動控製線路

23.C620型車床電氣控製線路

24.電動葫蘆電氣控製

25.Y3150滾齒機控製電路

26.可編程控製器的基本指令操作

27.LED數碼顯示控製

28.天塔之光控製的模擬

29.十字路口交通燈的模擬

30.機械手動作的模擬

31.四節傳送帶的模擬

32.裝配流水線控製的模擬

33.五相步進電機控製的模擬

34.水塔水位模擬控製模擬

35.液體混合裝置模擬控製的模擬

36.郵件分揀機模擬控製的模擬

37.軋鋼機模擬控製的模擬

38.自動成型機模擬控製

39.自動送料裝車控製的模擬

40.全自動洗衣機控製的模擬

41.電鍍生產線控製的模擬

42.PLC控製的三相異步電動機正反轉控製

43.PLC控製的三相異步電動機Y-△啟動控製

44.PLC控製的三相異步電動機降壓啟動控製

45.PLC控製的三相異步電動機能耗製動控製

46.變頻器功能參數設置與操作

47.變頻器報警與保護功能

48.多段速度選擇變頻調速

49.外部端子點動控製

50.控製電機正反轉運動控製

51.控製電機運行時間操作

52.瞬間停電變頻器參數設定

53.外部電壓變頻調速

54.外部電流變頻調速

55.三相異步電動機的變頻開環調速

56.PLC控製變頻器調速

六、實訓組件配置

PLC實訓模塊（整套）
