維修電工電氣控製及儀表照明電路綜合實訓考核裝置

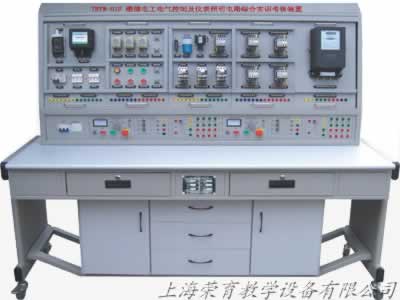

TRYW-01F 維修電工電氣控製及儀表照明電路綜合實訓考核裝置


一、維修電工電氣控製及儀表照明電路綜合實訓考核裝置功能簡介：

TRYW-01F 維修電工電氣控製及儀表照明電路綜合實訓考核裝置是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的實訓線路而研發的實訓裝置，通過本實訓裝置的實訓操作，快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。

二、維修電工電氣控製及儀表照明電路綜合實訓考核裝置特點：

1.電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。

2.實訓台隻需三相四線的交流電源，即可投入使維修電工,儀表照明實訓考核裝置用；

3.技能培訓用的控製線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動係統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；

4.繼電接觸控製線路實訓所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；實訓時通過線槽走線，進行工藝布線訓練；

5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；

6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；

7.控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；

8.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；

9.實訓裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由於接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行並節約了實訓的成本。

三、維修電工電氣控製及儀表照明電路綜合實訓考核裝置技術性能：

1.輸入電壓：三相四線製380V±10%50Hz

2.工作環境：環境溫度範圍-5～＋40℃相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.實訓台外形尺寸：1305×805×1630mm3

四、維修電工電氣控製及儀表照明電路綜合實訓考核裝置配備

（一）DW02電源控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。

主控功能板配備資源：

1.三相四線電源輸入，經漏電保護器，總開關後，通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；

2.控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；

3.定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數,為學生實訓技能的考核提供一個統一的標準；

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

5.交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；

6.4隻5408二極管，用於能耗製動的整流電路；

7.三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。

（二）實訓台

實訓台為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可用於放置掛件和實訓物品。

五、維修電工電氣控製及儀表照明電路綜合實訓考核裝置實訓項目

1.單相啟動停止控製電路

2.異步電動機點動控製電路

3.異步電動機兩地控製電路

4.異步電動機聯鎖正反轉控製電路

5.雙重聯鎖控製電路

6.自動順序控製電路

7.手動順序啟動

8.異步電動機星、三角控製電路

9.異步電動機能耗製動控製電路

10.按鈕聯鎖的三相異步電動機正反轉控製線路

11.接觸器聯鎖的三相異步電動機正反轉控製線路

12.雙重聯鎖的三相異步電動機正反轉控製線路

13.單向減壓啟動及反接製動控製線路

14.異步電動機反接製動控製電路

15.自動往返控製線路

16.正反轉點動、啟動控製電路

17.帶有點動的自動往返控製電路

18.異步電動機自鎖控製電路

19.異步電動機單相點動、啟動控製電路

20.三相異步電動機定子串電阻減壓啟動手動控製線路

21.三相異步電動機定子串電阻減壓啟動自動控製線路

22.接觸器控製雙速電動機的控製線路

23.時間繼電器控製雙速電機的控製線路

24.C620-1型車床控製電路

25.電動葫蘆控製電路

26.Y3150型滾齒機控製電路

27.電動葫蘆電路

28.Z3040搖臂鑽床電路

29.CA6140車床電路

30.並勵直流電機的起動

31.並勵直流電機的調速

32.並勵直流電機的正反轉

33.並勵直流電機的製動

34.插座和一個開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

35.兩個雙聯開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

36.三個開關控製一盞燈（白熾燈、熒光燈+二極漏電開關）

37.日光燈線路的接線

38.聲控開關控製白熾燈電路的接線

39.觸摸延時開關控製白熾燈電路的接線

40.人體感應開關控製白熾燈電路的接線

41.單相電度表直接接線電路

42.單相電度表經電流互感器的接線電路

43.電壓表、電流表接線電路

44.萬能轉換開關的電壓表測量三相電壓接線

45.一隻電流互感器用於單相回路的控製電路接線

46.三隻電流互感器接成星形接線電路

47.三隻電流互感器接成三角形接線電路

48.三相功率因數表的測量電路

49.三相三線有功電度表的接線電路

50.三相三線有功電度表經電流互感器的接線電路

51.三相四線有功電度表的接線電路

52.三相四線無功電度表經電流互感器的接線電路

53.三相四線無功電度表的接線電路

54.三相四線無功電度表經電流互感器的接線電路

六、實訓組件掛箱配置

掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器、儀表等，所有器件均（jun1）采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
