雙麵型電工實訓考核櫃

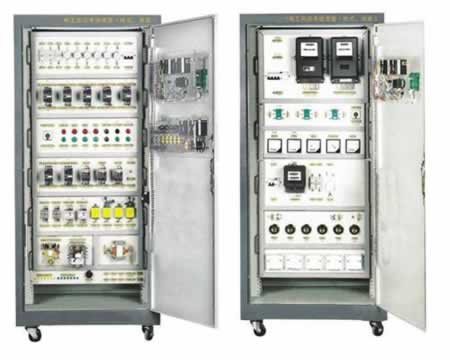

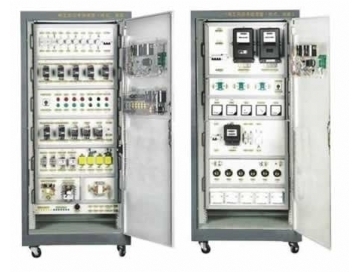

TRY-760G雙麵型電工實訓考核櫃

一、雙麵型電工實訓考核櫃功能簡介：

TRY-760G雙麵型電工實訓考核櫃可完成“電工技術”、“工廠電氣控製”、“機床線路控製”“可編程控製技術”、“變頻調速技術”等多門課程的實訓。實訓設備資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實訓訓練。雙麵型電工實訓考核櫃采用標準配電櫃為主體櫃、雙麵結構，包含如下資源：電源控製、三相交流電源、直流電源、勵磁電源、電樞電源、測量儀表、可編程控製器（三菱係列）、模擬量模塊、編碼器、彩色觸摸屏、變頻器（三菱係列）、控製軟件、交流接觸器、按鈕、指示燈、時間繼電器、熱繼電器、行程開關、中間繼電器、三相異步電機、直流電機等。適用於大學、專科院校及各類職業教育培訓機構的實訓教學及考核鑒定。

二、雙麵型電工實訓考核櫃特點

1.雙麵型電工實訓考核櫃采用標準配電櫃為主體櫃，充分利用該櫃雙麵空間位置，其中一麵裝有電源控製、交直流電源、測量儀表，低壓電氣器件，另一麵裝有PLC、模擬量模塊、變頻器、直流調速模塊，該配電櫃占地麵積小，外形美觀；

2.電氣控製線路元器件都裝在電氣櫃內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控製係統,實訓特點明顯，同時具有一定的擴展性

3.技能實訓用的控製線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；

4.提供過壓、過流、漏電保護電路，如控製櫃出現電源異常使係統電壓或電流超過保護電路的極限值時，係統立即切斷電源，對人身安全起到一定的保護作用。

三、雙麵型電工實訓考核櫃技術性能

1.輸入電壓：三相四線～380V±10%50HZ

2.工作環境：環境溫度範圍為-5℃～+40℃相對濕度＜85%（25℃）海拔＜2000m

3.設備容量：＜1.5kVA

4.外形尺寸：800mm×600mm×1800mm

5.設備重量：200kg

四、雙麵型電工實訓考核櫃控製櫃配備

（一）櫃體

左、右櫃壁為雙層亞光密紋噴塑結構，雙麵櫃門設計，冷軋鋼板、鋁型材質；結實牢固、美觀大方。櫃體後下側留有電源輸入線。

（二）櫃門

裝有1隻交流電壓表、1隻交流電流表、電壓指示切換開關；控製櫃的供電急停按鈕和啟停開關控製，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。控製櫃門的另一麵裝有1套工業觸摸屏。

（三）內部配置模塊

用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線\布線,接近工業實際現場，實訓特點明顯。

1.交直流電源

直流電源

勵磁電源：直流220V，具有短路保護

電樞電源：直流0～220V連續可調電源一路，具有短路保護

直流穩壓電源：24V、0～10V具有短路軟截止自動恢複保護功能

交流電源：

設有控製變壓器一組，原邊380V交流電源輸入，變壓器副邊即可輸出220V、12V、6.3V的交流電壓

提供過壓、過流、漏電保護電路，如控製櫃出現電源異常使係統電壓或電流超過保護電路的極限值時，係統立即切斷電源，對人身安全起到一定的保護作用；

2.儀器儀表

直流數字電壓表，測量範圍為0～500V，分5V、50V、500V三檔，按鍵開關切換，三位半數顯，輸入阻抗為10MΩ，精度為0.5級。

直流數字電流表，測量範圍為0～5A，分50mA、500mA、5A三檔，直鍵開關切換,三位半數顯,精度為0.5級。

3.電器元件

提供三相斷路器，二相斷路器，單相電能表、三相電能表、互感器、熔斷器（5A）、交流接觸器、熱繼電器、數字式時間繼電器、速度繼電器、按鈕開關（常開、常閉）、急停按鈕、行程開關、能耗製動變壓器、整流橋、能耗製動電阻、大功率電阻、信號指示燈（紅、綠、白、黑）、萬能轉換開關、選擇按鈕、交流電壓表、交流電流表、功率因數表等。

4.可編程控製器模塊

配有日本三菱PLCFX1N-24MR主機（14路數字量輸入/10路數字量輸出），模擬量模塊FX0N-3A模擬量模塊（2入/1出），通信模塊，含RS485通信；采用DIN導軌固定安裝於電氣櫃中，SC-09通信編程電纜，GXDeveloper編程軟件、MCGS工控組態軟件、仿真教學軟件。

利用專用導軌固定安裝於控製櫃內部實訓板上，主機開關量、模擬量接線端子均已通過航空插座引到控製櫃外部，方便與實訓模塊的連線。另外還將這些端子通過走線槽引到控製櫃內部實訓板中的專用端子排上，學生自己動手接線、布線，接近工業實際現場，實訓特點明顯。

5.變頻器模塊

日本FR-D720S-0.4K-CH變頻器，具有RS485通信端口，配有變頻器與PLC通信編程電纜。

6.工業觸摸屏模塊

配有5.7英寸觸摸屏；DC24V供電，彩色觸摸屏,配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。

7.直流開關電源模塊

配有一隻24V開關電源模塊，用於給觸摸屏進行供電。

8.直流調速模塊

直流電機調速控製實訓組件；由專用驅動模塊、隔離電路等組成。

9.DD03-7不鏽鋼電機導軌、光碼盤測速係統及數顯轉速表（日本歐姆龍1024光電編碼器）,帶有電壓反饋和脈衝反饋

10.三相異步電機(帶速度繼電器)：WDJ16-1一隻，380V/Δ、100W

11.直流電動機：WDJ15一隻DC220V、80W

五、雙麵型電工實訓考核櫃實訓內容

可編程控製技術

1.PLC控製三相異步電機電機啟停

2.PLC控製三相異步電機電機順序啟停

3.PLC控製三相異步電機點動和自鎖控製

4.PLC控製三相異步電機Y-Δ啟動控製（含時間調節）

5.PLC控製三相異步電動機正反轉控製

6.PLC控製三相異步電機帶限位自動往返控製

變頻調速技術

7.變頻器功能參數設置與操作（麵板操作）

8.變頻器功能參數設置多段速度選擇變頻調速

9.基於PLC控製的多段速度選擇變頻調速

10.基於PLC通信方式的多段速度選擇變頻調速

11.電位器控製變頻器外部電壓調速

12.基於PLC模擬量方式的變頻器閉環調速（控製變頻器外部電壓）

13.基於PLC通信方式的變頻器開環調速

14.基於PLC通信方式的變頻器閉環定位控製

觸摸屏組態控製技術

15.觸摸屏組態控製三相異步電機啟停

16.觸摸屏組態控製三相異步電機正反轉

17.觸摸屏組態控製三相異步電機運行時間

18.觸摸屏組態控製變頻器調速

19.觸摸屏組態控製直流電機調速

直流電機調速技術

20.直流電機的啟停控製

21.直流電機調速

22.直流電機外部電位器調速

23.基於PLC模擬量直流電機閉環調速係統

低壓電氣實訓

24.三相異步電動機接觸器自鎖控製線路

25.三相異步電動機接觸器點動控製線路

26.三相異步電動機的多地控製

27.接觸器聯鎖的正反轉控製線路

28.按鈕聯鎖的三相異步電動機接觸器正反轉控製線路

29.雙重聯鎖的三相異步電動機正反轉控製線路

30.三相異步電動機定子串電阻減壓啟動手動控製線路

31.三相異步電動機定子串電阻減壓啟動自動控製線路

32.Y-△啟動自動控製線路

33.單向減壓啟動及反接製動控製線路

34.能耗製動的控製線路

35.三相異步電動機的順序控製

36.工作台自動往返控製線路

37.單相電度表直接/間接接線

38.單相電度表經電流互感器的接線

39.三相三線電度表直接接線

40.電壓表、電流表安裝電路

41.一隻電流互感器用於單相回路的接線

42.電流互感器與電流表配用接線

43.萬能轉換開關和電壓表測量電壓接線
