電機與變壓器綜合實驗裝置

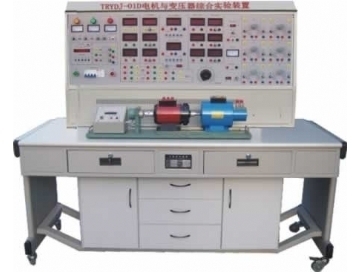

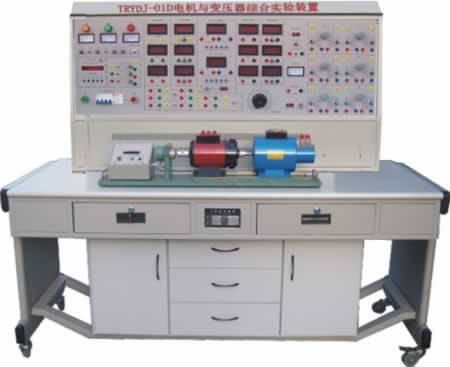

TRYDJ-01D電機與變壓器綜合實驗裝置

功能簡介：

TRYDJ-01D電機與變壓器綜合實驗裝置能滿足《電機拖動與調速》《電機及拖動基礎實驗》《電機學》《電機與變壓器》等課程大綱要求的實驗。實驗台設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

一、電機與變壓器綜合實驗裝置產品特點

1、綜合性強：即能完成“電機拖動”實驗又能完成單、三相變壓器實驗，還可擴展電氣控製技術實驗。

2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。

3、電機導軌采用不鏽鋼製造，底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。

4、用“校正直流測功機”測原動機輸出功率，完全克服了以往“渦流測功機”死區大、誤差大的缺點。配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。

5、設有電壓型和電流型漏電保護，相間、線間過載或短路由單片機全程監控自動保護功能。

6、設有定時器兼報警記錄儀，適應實驗室的開放式教學，便於老師對實驗的管理與考核。

二、電機與變壓器綜合實驗裝置技術性能

1、輸入電源：三相四線380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、裝置容量：＜1.5KVA

4、重量：300Kg

5、實驗台尺寸：1600×750×1300（mm）

三、實驗項目：

（一）直流電機實驗

1、認識實驗

2、直流發電機

3、直流並勵電動機

4、直流電動機啟動：串電阻啟動、降壓啟動

5、直流電動機改變轉向的方法

6、直流電動機調速特性實驗：改變電樞回路所串電阻、勵磁回路所串電阻、降低電樞電壓

（二）單相變壓器實驗

1、單相變壓器變比K

2、單相變壓器空載實驗，測取變壓器空載數據IO、PO和UO。

3、單相變壓器短路實驗，測取變壓器短路數據UK、IK和RK。

4、單相變壓器負載實驗，測取變壓器負載數據UZ = f（IZ）。

（三）三相變壓器實驗

1、三相變壓器繞組極性的測定

2、三相變壓器聯結組別的測定

（四）異步電動機實驗

1、三相繞線式異步電動機定子電阻的測試

2、三相異步電動機空載實驗：測取空載時電壓U0，電流I0、三相功率P0，繪製空載特性曲線

3、三相異步電動機短路實驗：測取短路時電壓UK，電流IK、功率PK，繪製短路特性曲線

4、三相異步電動機參數的求取

5、三相異步電動機在各種運行狀態下的機械特性

四、裝置的基本配備

（一）實訓屏（鐵質雙導亞光密紋噴塑，鋁質麵板）

1、交流電源：提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源（配有一台三相同軸聯動自耦調壓器，功率1.5KVA）。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均（jun1）能告警並切斷電源。配有三隻指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，並有指示燈指示外部電源輸入和工作電源輸出。

2、高壓直流電源：提供220V（0.5A）勵磁電源及0～250V（2A）連續可調穩壓電樞電源。並有數顯電壓表指示。

3、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。

4、測量儀表

（1）直流數顯電流表三隻：量程2000mA，0.5級

（2）直流數顯電壓表三隻：量程300V，0.5級

（3）交流數顯電流表三隻：量程3A，0.5級

（4）交流數顯電壓表三隻：量程500V，0.5級

（5）智能型功率、功率因數表二隻：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲15組測量數據，供隨時查閱。

5、三相轉換開關二組，單相轉換開關一組

6、三相可調電阻器（三組90Ω×2/1.3A）

7、三相可調電阻器（三組900Ω×2/0.41A）

（二）教學器材配備

1、單相變壓器三隻，原邊220V/0.35A，副邊55V/1.4A

2、直流並（他）勵電動機    1台

3、校正直流測功機          1台

4、繞線機交流異步電動機    1台

5、不鏽鋼電機導軌：光碼盤測速係統及數顯轉速表，不鏽鋼導軌平整度好、無應力變形、加工精細、同心度與互換性好、電機運行噪音小。

6、燈箱負載

7、安全導線：采用高可靠護套結構手槍插連接法，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點。

（三）實驗桌
