TRYW-02B 網絡型智能化維修電工電氣控製實訓考核裝置

一、網絡型智能化維修電工電氣控製實訓考核裝置功能簡介：

TRYW-02B 網絡型智能化維修電工電氣控製實訓考核裝置是根據維修電工初、中級考核培訓技能實訓內容要求的電氣控製係統線路而研發的教學實訓設備，其是維修電工電氣控製技能教學實訓和機床電路網絡化實訓考核的綜合設備，即可培訓學員維修電工電氣控製和實用技術與操作技能，又可通過智能考核軟件科學、合理、公平公正考核學員所學知識。網絡型智能化維修電工電氣控製實訓考核裝置不僅可供學生技能實訓，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想教學設備。

二、網絡型智能化維修電工電氣控製實訓考核裝置特點：

1.智能化程度高：由教師機通過電腦統一設置故障，由網絡輸至學生實訓台進行排故訓練，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。

2.公正度高：由電腦統一設置故障，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到“鐵麵無私”。

3.綜合程度高：即可鍛煉學員動手連接訓練電路，接近工業現場，掌握實操技能，又可通過智能化考核係統科學公正考核學員所學專業知識，極大提高學校的管理水平。

4.實用性強：通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構、機床電路工作原理。

所有的元器件都安裝在麵板正麵，可直觀地看它們的動作情況，麵板上還安裝了測試孔，便於學生測試與排故。

裝置上設有三相電源輸出短路軟載止保護功能，防止了實訓考核時發生誤操作損壞元器件。

電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。

操作台隻需三相四線的交流電源，即可投入使用；

技能培訓用的控製線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動係統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；

繼電接觸控製線路實訓所有的元器件都通過導線引到接線端子上，學生實訓時隻需在端子上進行接線，有利於保護元器件；實訓時通過線槽走線，進行工藝布線訓練；

接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；

控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；

實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷。

三、網絡型智能化維修電工電氣控製實訓考核裝置組成及功能

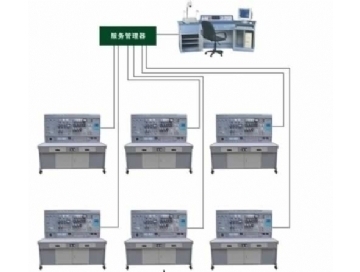

（一）係統由1台教師用計算機（自備或代購）和智能人機平台（學生答題器），通過網絡組成智能實訓考核係統。

（二）教師在計算機上編輯試卷，按照實訓考核要求編輯故障點，將設置好的故障點通過智能考核係統發送到每台學生實訓考核裝置上的人機平台（學生答題器），並在機床電路上自動產生設定的故障點。

（三）答題功能：根據係統設置的故障點，電路運行後產生相應的故障現象，考核根據現象檢測判斷故障點，將判斷結果輸入學生機，當學生答完試題並按交卷按鈕後，係統會根據該考生試卷上的答案立刻給出考試分數，並將成績保存在該考生的檔案裏。

（四）教師在電腦上可對考生考試過程進行監控，監控每個學生的答題情況。考試結束後對學生的成績進行排序、保存、打印。

（五）具有故障點自動恢複功能，按事先設置的故障點順序排列，由學生根據電氣原理及故障現象查找故障，當查找一個故障點由學生確認結束後，無論考生對此故障的答案對或錯，係統都會將此故障點恢複進行下一個故障點的排除考試。

（六）智能人機平台（答題器）由中文液晶屏、微電腦、鍵盤組成。

四、網絡型智能化維修電工電氣控製實訓考核裝置技術性能：

1.輸入電壓：三相五線製380V±10%  50Hz

2.工作環境：環境溫度範圍-10～＋40℃  相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5KVA

4.外形尺寸：1305×805×1630mm3

五、網絡型智能化維修電工電氣控製實訓考核裝置配備

（一）DW02電源控製屏

控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。

主控功能板配備資源：

1.三相四線電源輸入，經漏電保護器，總開關後,通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；

2.控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；

3.定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；

4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

5.交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；

6.4隻5408二極管，用於能耗製動的整流電路；

7.三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可用於放置掛件和實訓物品。

六、網絡型智能化維修電工電氣控製實訓考核裝置實訓組件

1．DW-01維修電工實訓組件（一）

掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等。

2．DW-02維修電工實訓組件（二）

掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。

3．DW-03維修電工實訓組件（三）

掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。

4. KH-1 PDH電動葫蘆電路智能考核掛箱（18個故障點）

5. KH-2 C6140普通車床電路技能實訓智能考核掛箱（17個故障點）

6. KH-4 X620萬能銑床電路技能實訓智能考核掛箱（24個故障點）

7.智能考核答題器

8.三相鼠籠式電動機380V/Y

9.三相鼠籠式電動機380V/Y（帶速度繼電器）

10.雙速異步電動機380V/YY/△

11.三相鼠籠式電動機380V/△

七、網絡型智能化維修電工電氣控製實訓考核裝置實訓項目

1.單相啟動停止控製電路

2.異步電動機點動控製電路

3.異步電動機兩地控製電路

4.異步電動機聯鎖正反轉控製電路

5.雙重聯鎖控製電路

6.自動順序控製電路

7.手動順序啟動

8.異步電動機星、三角控製電路

9.異步電動機能耗製動控製電路

10.按鈕聯鎖的三相異步電動機正反轉控製線路

11.接觸器聯鎖的三相異步電動機正反轉控製線路

12.雙重聯鎖的三相異步電動機正反轉控製線路

13.單向減壓啟動及反接製動控製線路

14.異步電動機反接製動控製電路

15.自動往返控製線路

16.正反轉點動、啟動控製電路

17.帶有點動的自動往返控製電路

18.異步電動機自鎖控製電路

19.異步電動機單相點動、啟動控製電路

20.三相異步電動機定子串電阻減壓啟動手動控製線路

21.三相異步電動機定子串電阻減壓啟動自動控製線路

22.接觸器控製雙速電動機的控製線路

23.時間繼電器控製雙速電機的控製線路

24.C620-1型車床控製電路

25.電動葫蘆控製電路

26.Y3150型滾齒機控製電路

27.技能實訓考核電路

28.CA6140普通車床技能實訓考核電路

29.Z3040萬能銑床技能實訓考核電路
