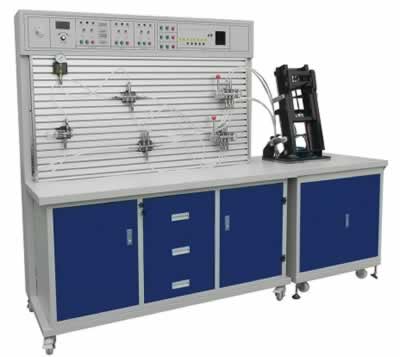

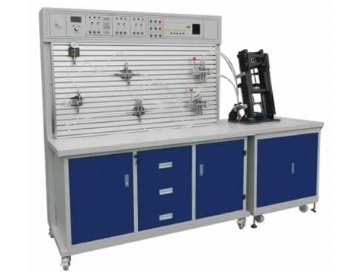

液壓叉車控製教學實訓台

TRY-70CB液壓叉車控製教學實訓台

一、液壓叉車控製教學實訓台簡介：

液壓叉車是一種高起升裝卸和短距離運輸兩用車，由於不產生火花和電磁場。特別適用於汽車裝卸及車間、倉庫、碼頭、車站、貨場等地的易燃、易爆和禁火物品的裝卸運輸。該實訓設備具有升降平衡、轉動靈活、操作方便等特點。操作方便等特點。

二、液壓叉車控製教學實訓台主要特點:

1）TRY-70CB型液壓叉車控製教學設備實訓台是將液壓叉車的結構原理能夠搬到課堂上學習的一種現代化教學設備，叉車機身采用進口透明有機玻璃製作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。

2)櫃體采用1MM厚的SPCC冷紮板製作，堅固美觀，表麵采用中溫磷化防鏽漆，靜電噴塗。

3)櫃體裝有四個萬向輪，方便實訓設備的搬運與拆卸.

4）控製方式：（1）繼電器控製，（2）PLC控製使用三菱FX1S－20MR。

三、液壓叉車控製教學實訓台基本參數：

1、實訓台外形尺寸：1500×700×1800mm(長×寬×高)

2、演示台外形尺寸:700×700×1330mm(長×寬×高)

3、電源：220V50Hz(市電)

4、液壓實訓泵站500×350×300mm(長×寬×高)

5、工作電源：AC：220V永磁調速電機,調速範圍：0-1500轉/分

6、安全限速範圍：1-1500轉/分液壓泵工作時離液壓台1.5m遠處噪聲≤58dB

7、演示實訓油路液流要求壓力僅需0.3-0.5Mpa(油泵最高壓力：Pmax＝1.5Mpa)

8、液壓泵工作時離液壓台1.5m遠處噪聲≤58dB。

四、液壓叉車控製教學實訓台學習目的:

五、液壓叉車控製教學實訓台實訓內容:

1、液壓叉車的動作原理

2、液壓傳動的基本回路實訓
