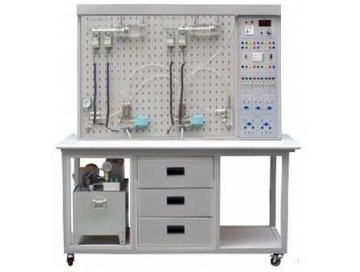

透明液壓傳動與PLC實訓裝置

TRYQYP-01A透明液壓傳動與PLC實訓裝置

（外帶移動式泵站）

一、透明液壓傳動與PLC實訓台主要特點

1、液壓PLC控製實驗台主要由實訓桌、實訓台、液壓元件和電器控製器件、可編程控製器（PLC）等組件組成。

2、配備全常用液壓元件：每個液壓元件均配有安裝插腳，可方便、隨意地將液壓元件安放在網孔麵板上。網孔麵板為鐵板衝壓成型。油路搭接采用銅質快換封閉式接頭，拆接方便，不漏油。

3、實訓元件均為透明有機材料製成，便於了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

4、電氣主控單元采用PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製，同時以液壓回路為控製對象，加強對PLC控製可編程序控製器的學習及應用。

5、液壓傳動實驗台,液壓PLC實訓裝置,透明液壓試驗台實驗控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。顯示液壓元件工作原理,液壓回路工作原理三維動畫.

二、透明液壓傳動與PLC實訓台主要技術參數

1、電源：AC220V50HZ

2、直流電源輸入AC220V輸出DC24V/3A

3、可編程控製器（PLC）：三菱FX1S-20，繼電器輸出形式

4、液壓實訓泵站電機功率：400W調速範圍0－1500r/min

外型尺寸：50mm×350mm×300mm

演示實驗油路液流要求壓力僅需0.3-0.8Mpa(油泵最高壓力：Pmax＝1.5Mpa)

5.液壓泵工作時離液壓台1.5m遠處噪聲≤58dB。

6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=1.5Mpa）

7、電磁換向閥：24V.吸力30N

8、實驗台實訓裝置外型尺寸：1500mm×700mm×1700mm

三、透明液壓PLC控製基本實訓回路清單
