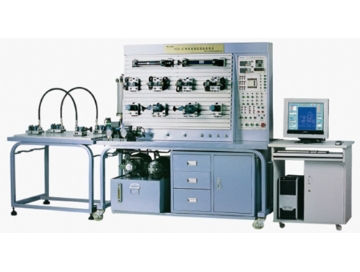

TRY-YYZN01型 智能型液壓綜合實驗台

TRY-YYZN01型 智能型液壓綜合實驗台

    TRY-YYZN01型 智能型液壓傳動實驗台是根據的液壓傳動課程教學大綱要求設計的實驗台。它采用先進的力士樂技術液壓元件,加上獨特的電氣模塊化控製單元,構成了插接方便、安全性能高、..智能型液壓綜合實驗台（液壓實訓台）由操作台、輔助平台組成，不但能完成液壓傳動課程的設計性、創造性、綜合性實驗，而且特別適用於液壓工程測試，元件性能測試，對教學、科研、檢測具有極為強大的支持，是液壓學科中的學者、專家、工程技術人員的得力助手。

一、 TRY-YYZN01型 智能型液壓綜合實驗台  實驗項目
1、常用液壓元件的性能測試實驗；
2、液阻特性性能測試實驗
3、液壓回路組態畫麵演示及控製實驗；
4、液壓傳動基本回路實驗；
5、可編程控製器（PLC）電氣控製實驗，機電液一體化控製實驗；
6、液壓傳動係統組成示範演示實驗；
7、液壓傳動各元、部件結構及工作原理觀摩、拆裝實驗。
二、  TRY-YYZN01型 智能型液壓綜合實驗台   性能及特點
1、液壓泵站采用變量葉片泵、定量葉片泵，與電器控製相結合，能控製工作介質溫度，回路中有多個濾油器，根據濾芯的型號，過濾精度的不同，能較精確的控製油液精度。
2、實驗操作台采用立式結構，配有輔助平台,安裝麵積大，操作麵采用T型鋁合金型材製作，能進行快速拚裝實驗，可根據實驗項目原理圖，選用相應的元件快速組成液壓實驗回路，通過電磁換向閥動作的控製和相關液壓閥的調節進行實驗。
3、實驗平台操作麵采用T型鋁型材製作，學生能在平台上做擴展性實驗。
4、液壓係統采用雙泵係統,在一個實驗台上可同時供兩組學生做實驗。
5、液壓係統溫度采用風冷卻器控製。
6、電器控製係統不但能完成基本控製功能，而且有多種控製係統。
7、電源模塊帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控製采用直流24V電源，並帶有過壓保護，防止誤操作損壞設備。
8、控製櫃設計具有人性化，測試軟件具有強大的測試功能及多種幫助。
9、配置了完備的各類型傳感器，包括壓力傳感器、流量傳感器、溫度傳感器、轉速傳感器、位移傳感器，以滿足各項實驗參數測試的需要。
10、液壓元件均配有鋁合金過渡底板（鋁合金底板+工程塑料模塊），可方便、隨意地將元件安放在實驗麵板（麵板帶“Ｔ”溝槽形式的鋁合金型材結構）上。
三、  TRY-YYZN01型 智能型液壓綜合實驗台   控製測試係統
1、實驗台的計算機控製測試係統由計算機、數據采集卡、接口板、傳感器和電磁閥等組成。
2、係統軟件的界麵是用美國NI公司的LabVIEW開發的，軟件界麵直觀性強，操作方便，功能齊全，交互性好，除具有實測功能以外，還具有虛擬教學的功能，教師可以利用界麵提供的數據窗口輸入不同的數據，得出不同的分析曲線，從而做到多種配置的理論分析。
3、控製測試係統實現實驗室參數（壓力、流量、轉速、位移等）的自動數據檢測，自動處理、存儲、自動生成實驗報告和打印輸出等功能。
4、係統能實現回路電磁閥的自動控製，提高了實驗台操作的自動化和智能化水平。
5、係統可同時進行6個二位電磁閥的控製。
四、 TRY-YYZN01型 智能型液壓綜合實驗台   技術參數
液壓站部分：
電動機型號：M3P4H523；
額定功率：2.2KW；
額定轉速：1440r/min（2台）；
變量葉片泵：VA1-12F-A3
額定排量：6.7ml/rev；
最高工作壓力：7Mpa（1台）；
定量葉片泵：FA1-11-FR；
額定排量：11ml/rev；
最高工作壓力：7Mpa（1台）；
風冷卻器：壓力1.4Mpa；
流量：20L；
功率：65W（1個）；
溫控儀：XMTD數顯調節儀（1個）
