單片機微機網絡接口綜合實驗開發裝置

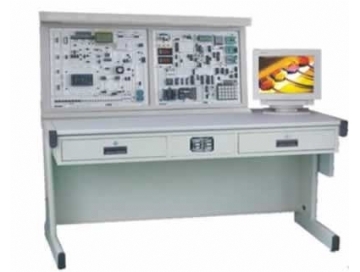

TRYDW-598單片機微機網絡接口綜合實驗開發裝置

產品功能簡介：

TRYDW-598單片機微機網絡接口綜合實驗開發裝置是一套開發型、多功能單片機·微機·CPLD／FPGA綜合實驗開發裝置(簡稱係統),吸收了國內外先進教學儀器的優點,結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控製技術,通過本係統可完成單片機(51/196)、微機(8086)、EDA等學科的原理接口實驗和應用,為單片機·微機實驗室提供綜合實驗平台,同時也為從事單片機·微機開發人員提供理想的實驗環境。

一、單片機微機網絡接口綜合實驗開發裝置係統組成：

TRYDW-598單片機微機網絡接口綜合實驗開發裝置是由控製屏、內置直流穩壓電源、漏電斷路器等組成，控製屏有兩大塊的雙麵印刷線路板組成。

二、單片機微機網絡接口綜合實驗開發裝置係統特點：

1、598是集51、96、8088（以下簡稱88）三大係列CPU於一體的三合一實驗係統。內置JD-208仿真器(5196)和8088實驗係統。該係統以8088實驗係統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發係統，598係統結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。

2、實驗係統軟、硬件配置完善，仿真軟件支持Win98/2000/XP等操作係統，並支持匯編語言和C語言的開發，實驗內容豐富，是單片機、微機原理和接口教學的理想平台。

3、598同時配置EDA下載板和相應IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。

4、提供多種總線類型的實驗模塊,包括並行總線、RS232總線、RS485總線、I2C總線、SPI串行總線、USB總線、CAN總線、1-WIRE總線和以太網接口,可調試新型外圍接口芯片有:I2C串行RAMAT24C02、I2C串行實時時鍾PCF8563T、I2C串行10位D/ATL5615、8位A/DTL549、1-WIRE總線數字溫度傳感器DS18B20、RS232芯片MAX232、MAX485、CAN總線控製器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS、看門狗電路MAX813L。

5、提供多種輸入／輸出設備，包括字符式1602LCD、128X64點陣LCD、16X16LED點陣、4X6開放式鍵盤、6位開放式數碼管、IC卡、步進電機、小直流電機、小直流電機、繼電器、語音錄放(含話筒、喇叭)、打印機接口、小直流電機閉環控製、溫度閉環控製等。

6、學生可通過實驗台內置的仿真器聯PC機調試、運行所有的實驗程序,也可不聯PC機獨立運行。

三、單片機微機網絡接口綜合實驗開發裝置實驗項目：

（一）單片機內部功能實驗：

（二）單片機、微機常用接口與應用實驗

（三）單片機新型總線控製接口實驗

(四)單片機、微機控製應用小係統實驗

36、直流電機閉環控製實驗

37、溫度測量控製（PID調節閉環控製）

(五)微機接口實驗

38、8237DMA數據傳送實驗

39、8259中斷控製器實驗

（六）可編程CPLD／ＦＰＧＡ應用實驗

基本實驗：

模塊實驗：

數字係統設計：

（七）自行擴展實驗

通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。

四、實驗室每二人每套配置方案(二人為一組，一組用一張實驗桌)

1、JDDJ-598控製屏必配1台。

2、微機自配1台。

3、示波器自配1台。

4、萬用表自配1隻。

5、微型打印機按照實際情況選配，一般每套配一台微打。

7、網卡按照實際情況選配1塊。
